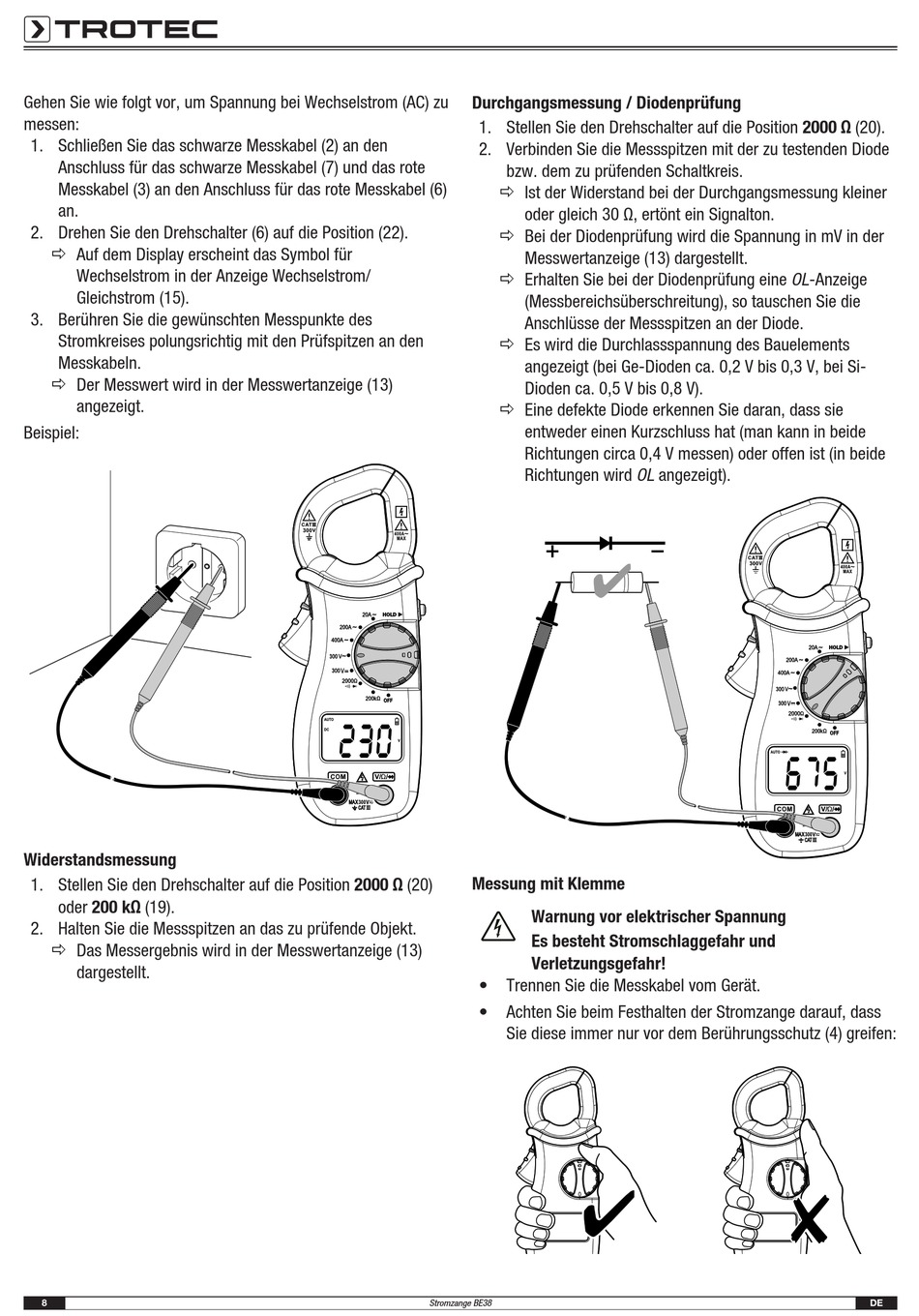

Gehen Sie wie folgt vor, um Spannung bei Wechselstrom (AC) zu
messen:
1. Schließen Sie das schwarze Messkabel (2) an den
Anschluss für das schwarze Messkabel (7) und das rote
Messkabel (3) an den Anschluss für das rote Messkabel (6)
an.
2. Drehen Sie den Drehschalter (6) auf die Position (22).
ð Auf dem Display erscheint das Symbol für
Wechselstrom in der Anzeige Wechselstrom/
Gleichstrom (15).
3. Berühren Sie die gewünschten Messpunkte des
Stromkreises polungsrichtig mit den Prüfspitzen an den
Messkabeln.
ð Der Messwert wird in der Messwertanzeige (13)
angezeigt.
Beispiel:

Widerstandsmessung

1. Stellen Sie den Drehschalter auf die Position 2000 Ω (20)
oder 200 kΩ (19).
2. Halten Sie die Messspitzen an das zu prüfende Objekt.
ð Das Messergebnis wird in der Messwertanzeige (13)
dargestellt.
8
Durchgangsmessung / Diodenprüfung
1. Stellen Sie den Drehschalter auf die Position 2000 Ω (20).
2. Verbinden Sie die Messspitzen mit der zu testenden Diode
bzw. dem zu prüfenden Schaltkreis.
ð Ist der Widerstand bei der Durchgangsmessung kleiner
oder gleich 30 Ω, ertönt ein Signalton.
ð Bei der Diodenprüfung wird die Spannung in mV in der
Messwertanzeige (13) dargestellt.
ð Erhalten Sie bei der Diodenprüfung eine OL-Anzeige
(Messbereichsüberschreitung), so tauschen Sie die
Anschlüsse der Messspitzen an der Diode.
ð Es wird die Durchlassspannung des Bauelements
angezeigt (bei Ge-Dioden ca. 0,2 V bis 0,3 V, bei Si-
Dioden ca. 0,5 V bis 0,8 V).
ð Eine defekte Diode erkennen Sie daran, dass sie
entweder einen Kurzschluss hat (man kann in beide
Richtungen circa 0,4 V messen) oder offen ist (in beide
Richtungen wird OL angezeigt).
Messung mit Klemme
Warnung vor elektrischer Spannung
Es besteht Stromschlaggefahr und
Verletzungsgefahr!
• Trennen Sie die Messkabel vom Gerät.
• Achten Sie beim Festhalten der Stromzange darauf, dass
Sie diese immer nur vor dem Berührungsschutz (4) greifen:
Stromzange BE38 DE
