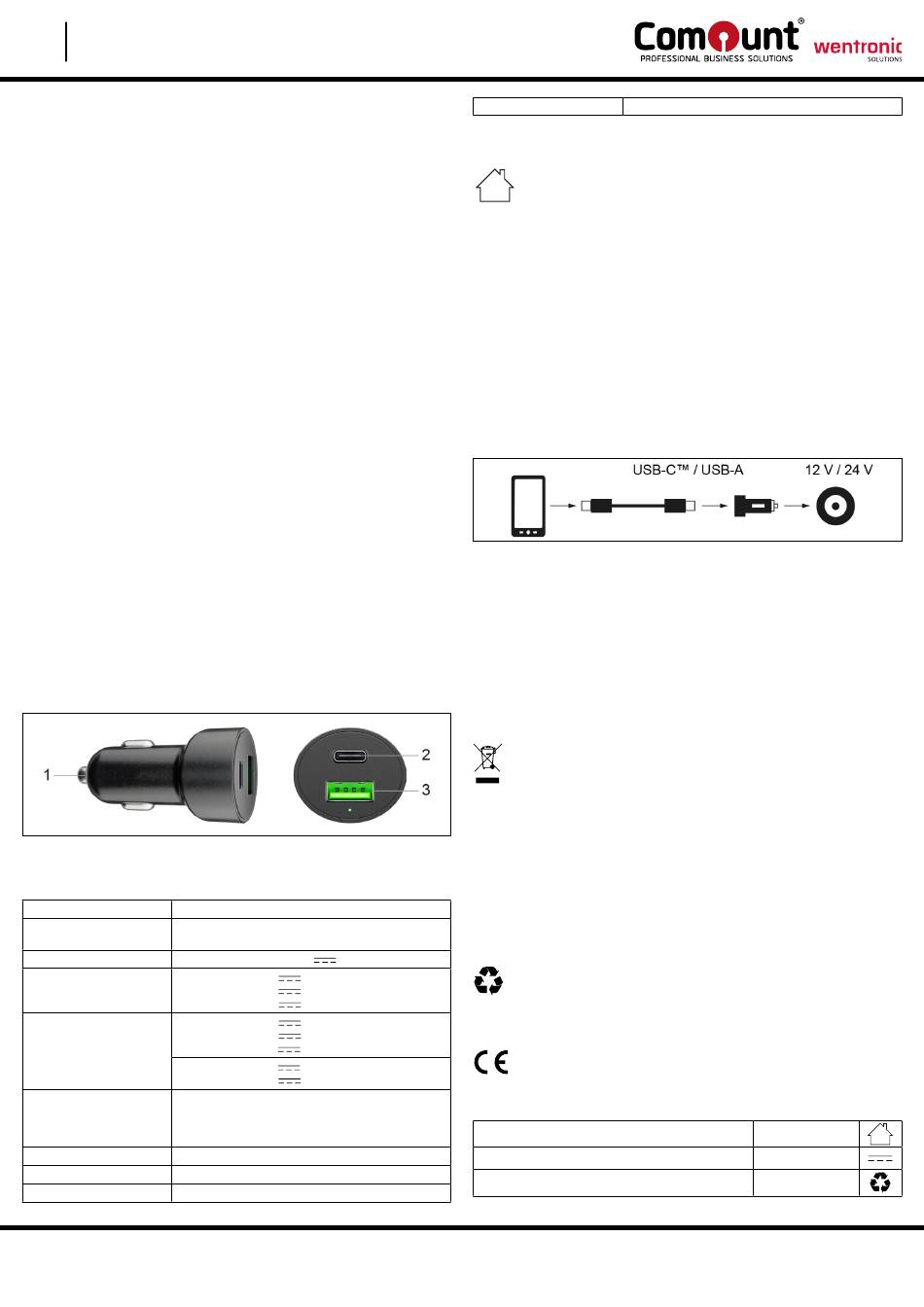

DE Betriebsanleitung
Dual USB-A/C Car-Charger
1 Sicherheitshinweise
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hin-
weise zum korrekten Gebrauch.
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Ge-
brauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes
verfügbar sein.
• Bewahren Sie die Betriebsanleitung auf.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den Netzste-
cker direkt am Steckergehäuse.
• Drehen, biegen oder belasten Sie das Produkt im eingesteckten Zu-
stand nicht auf andere Weise mechanisch.
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfrei-
em Zustand.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigun-
gen, Störungen und anderen nicht durch die Begleitdokumentation
behebbaren Problemen, an den Händler oder Hersteller.
• Installieren Sie das Produkt so, dass keine Personen oder Sachen
z. B. durch Herabstürzen, Stolpern o. ä. verletzt oder beschädigt wer-
den können.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbe-
absichtigte Benutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und
direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen und me-
chanischen Druck.
Massekurzschluss
• Am Produkt angeschlossene Geräte NICHT über andere Schnittstel-
len gleichzeitig am Fahrzeug anschließen.
2 Beschreibung und Funktion
2.1 Produkt
Das Produkt ist ein Kfz-Ladegerät über das zwei Geräte gleichzeitig am
Zigarettenanzünder geladen werden können. Es verfügt über eine
USB-A-QC3.0-(Quick Charge)-Buchse und einen USB-C™-PD-(Power
Delivery)-Buchse.
2.2 Lieferumfang
Dual USB-A/C Car-Charger, Betriebsanleitung
2.3 Bedienelemente
1 Zigarettenanzünder-Stecker
2 USB-C™-PD-Buchse
2.4 Technische Daten
Artikelnummer
Anschlüsse
USB-C™-PD-Buchse, USB-A-QC3.0-Buchse
Eingang
Ausgang
USB-A QC3.0
Ausgang
USB-C™ PD
Max. Ausgangsleistung
USB-A
USB-C™
USB-A + USB-C™
Betriebstemperatur
Lagertemperatur
Maße
REV2022-06-29
V1.0aw
Änderungen und Irrtümer vorbehalten.
3 USB-A-QC3.0-Buchse
60628 / 560016
Zigarettenanzünder-Stecker,
12 V - 24 V , 4,5 A
5,0 V , 3,0 A, 15,0 W
9,0 V , 2,0 A, 18,0 W
12,0 V , 1,5 A, 18,0 W
5,0 V , 3,0 A, 15,0 W
9,0 V , 3,0 A, 27,0 W
12,0 V , 2,5 A, 30,0 W
15,0 V , 2,0 A, 30,0 W*
20,0 V , 1,5 A, 30,0 W*
max. 3,0 A, 18,0 W
max. 3,0 A, 30,0 W
max. 3,0 A, 48,0 W
-10 °C ~ +40 °C
-25 °C ~ +70 °C
60,5 x 31 x 26,2 mm
Gewicht
* Nur bei 24 V Eingangsspannung
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in
den "Sicherheitshinweisen" beschriebene Verwendung ist nicht
gestattet. Dieses Produkt darf nur in trockenen Innenräumen
benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestim-
mungen und der Sicherheitshinweise kann zu schweren Unfällen,
Personen- und Sachschäden führen.
4 Vorbereitung
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unver-
sehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwendenden Geräte
und stellen Sie die Kompatibilität sicher.
5 Anschluss und Bedienung
1. Schließen Sie Ihr mobiles Gerät über ein geeignetes USB-Kabel an
das Kfz-Ladegerät an.
USB-Kabel sind nicht im Lieferumfang enthalten.
2. Stecken Sie das Kfz-Ladegerät in eine Bordspannungsteckdose.
3. Trennen Sie alle Steckverbindungen nach Gebrauch.
Das Produkt enthält keine während des Gebrauchs zu bedienenden Bedien-
elemente.
6 Wartung, Pflege, Lagerung und Transport
Das Produkt ist wartungsfrei.
ACHTUNG! Sachschäden
• Verwenden Sie zum Reinigen nur ein trockenes und weiches Tuch.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder unzu-
gänglich und in trockener und staubgeschützter Umgebung.
• Lagern Sie das Produkt kühl und trocken.
• Heben Sie die Originalverpackung für den Transport auf.
7 Entsorgungshinweise
7.1 Produkt
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsor-
gung zugeführt werden, weil giftige und gefährliche Bestandteile bei
unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig
schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet,
elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den
Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sam-
melstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweili-
ge Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung und/
oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art
der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie
einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
7.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammel-
stellen entsorgt werden - Papier in der Papiertonne, Kunststoffe im
gelben Sack und Glas im Altglas-Container.
DE4535302615620
8 EU-Konformitätserklärung
Mit dem CE-Zeichen erklärt die Wentronic GmbH, dass das
Produkt die grundlegenden Anforderungen und Richtlinien der
europäischen Bestimmungen erfüllt.
9 Verwendete Symbole
Nur zur Verwendung im Innenbereich
Gleichspannung
Recycling
Alexander-Meißner-Str. 42 | 12526 Berlin | Germany
Importer: Wentronic GmbH | Wentronic Solutions GmbH
- 1 -
Pillmannstraße 12 | 38112 Braunschweig | Germany
designed by
26 g
IEC 60417- 5957
IEC 60417- 5031
ISO 7001 - PI PF
