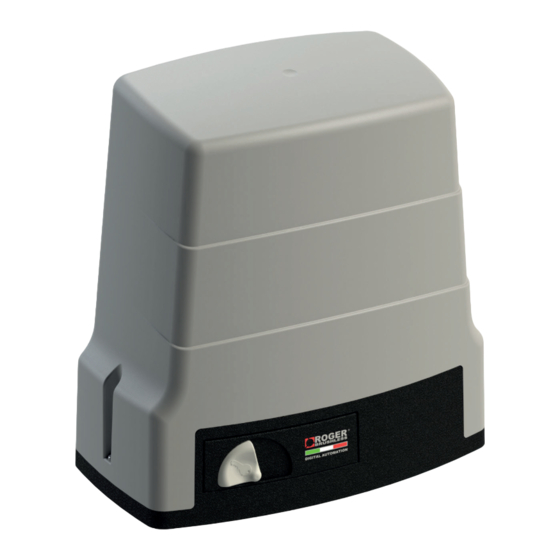

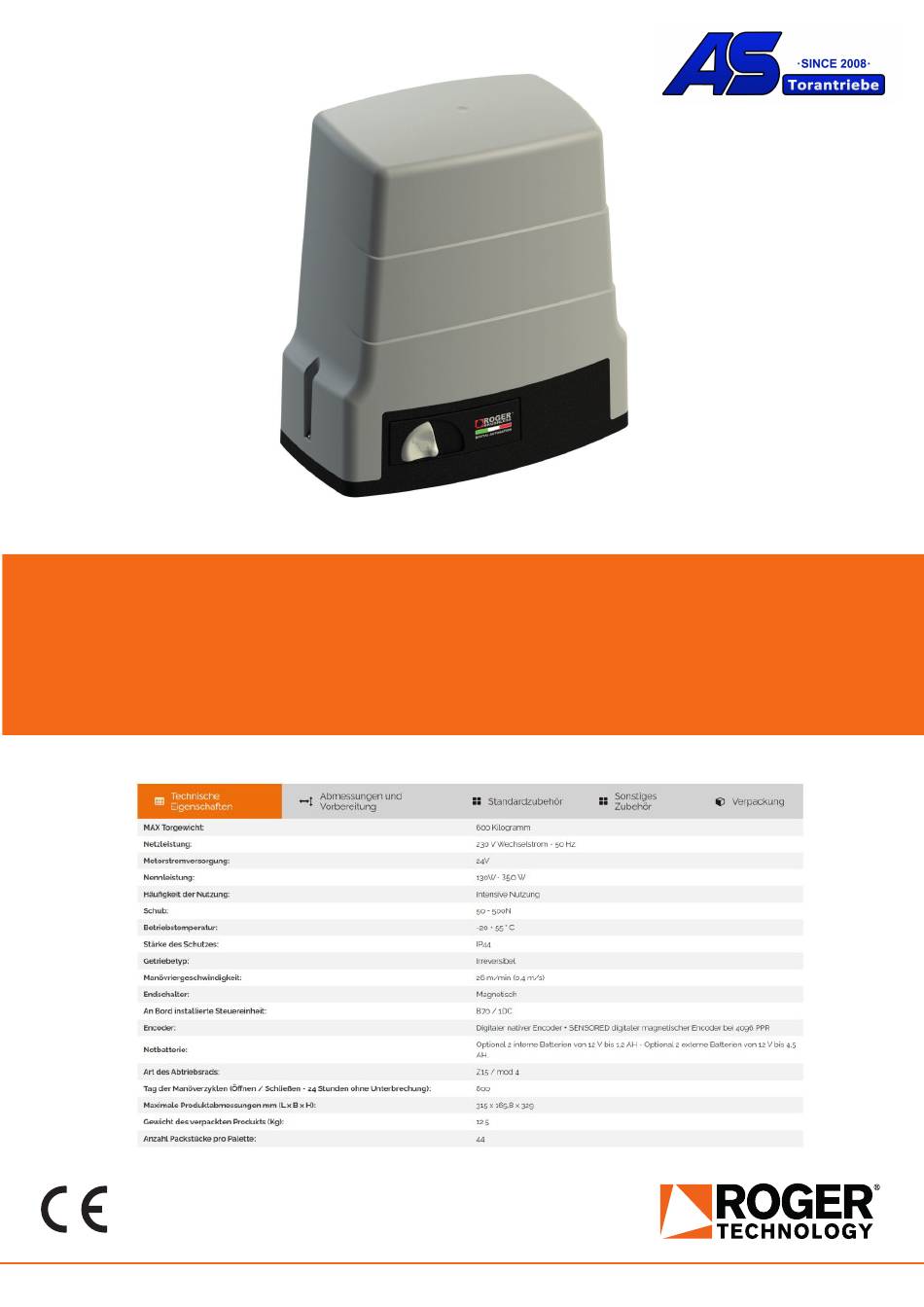

- Seite 1 IS118 Rev.09 07/06/2021 AS-BH30 BRUSHLESS (Bürstenloser) Schiebetorantrieb 26m/Min für Tore bis 600kg Torgew i cht...
- Seite 2 ACHTUNG: WICHTIGE SICHERHEITSANWEISUNGEN FÜR DIE SICHERHEIT VON PERSONEN IST ES WICHTIG DIESE ANWEISUNGEN ZU BEACHTEN DIESE ANWEISUNGEN AUFBEWAHREN...
-
Seite 4: Produktbeschreibung
Symbole Allgemeine Gefahr. Gefahr gefährlicher Spannung. Nützliche Informationen. Produktbeschreibung Stromversorgung Code Motortyp Beschreibung 230 V~ 115 V~ BH30/603/HS BH30/603/HS/115 BH30/604/HS BH30/604/HS/115 BH30/803 BH30/803/115 BH30/804 BH30/804/115 BH30/804/R mit Niederspannung für eine BH30/804/R/115 HIGH SPEED MOTOR REVERSIBEL MOTOR 27 27... -
Seite 5: Technische Daten
VERWENDUNG MAXIMAL ZULÄSSIGE HÖHE AUSGANG GETRIEBE STEUERUNG BEI DER MECHANISCHEN ENTRIEGELUNG ANZUWENDENDE KRAFT Produktetikett (Beispiel) ROGER TECHNOLOGY S.R.L. Via S. Botticelli 8 - 31021 Bonisiolo di Mogliano MADE IN ITALY Veneto (TV) - ITALIA BH30/603/HS P.CODE: AUTOMAZIONE PER ANTE SCORREVOLI... -
Seite 6: Art Der Installation
Art der Installation BESCHREIBUNG EMPFOHLENE KABEL Stromversorgung Stromversorgung Stromversorgung Stromversorgung a LED Numerische Tastatur versorgung versorgung Zahnstange Bügel für Endschalter Aussenmasse 329mm 83mm 315 mm 165,8 mm... -
Seite 7: Vorbereitungskontrollen Und Verlegung Der Grundplatte
Vorbereitungskontrollen und verlegung der Grundplatte KONTROLLEN VOR DER INSTALLATION • • • • • • MONTAGE DER GRUNDPLATTE • • • • • • Abb. 1 Abb. 2 Installation des Antriebs • • • • • • • Abb. 1 Abb. -
Seite 8: Befestigung Der Zahnstange
Befestigung der Zahnstange HINWEIS • Den Getriebemotor freigeben (siehe Bedienungsanleitung • • • • • Befestigung des mechanischen Endschalters mit Mikroschalter oder magnetisch • • R = RECHTS; L = LINKS • ACHTUNG ACHTUNG • ~40÷80 • MECHANISCHEN ENDSCHALTERS MIT MIKROSCHALTER Abb. -
Seite 9: Elektrische Anschlüsse
Elektrische Anschlüsse BH30 B70/1DC 3x2,5 mm² FC SB MOTOR PROG TEST 10 11 12 13 14 15 16 17 18 230 V~ 115 V~ ALIMENTAZIONE POWER SUPPLY CAVO MOTORE MOTOR CABLE 32 32... -
Seite 10: Magnetische Endschalter Anschlüß
Magnetische Endschalter Anschlüß 24V~/ ROSSO / RED MARRONE / BROWN BLU / BLUE NERO / BLACK 24V~/ FCA (OPEN COLLECTOR) FCC (OPEN COLLECTOR) Inbetriebnahme • • • • • • • Regelmäßiger Wartungsplan BEDIENUNGSANLEITUNG • • • Die Gleitführungen der Rollen, die Zahnstange und das Ritzel des Getriebemotors reinigen und die Zahnstange und •... -
