Montage der Dachgepäck-Reling:

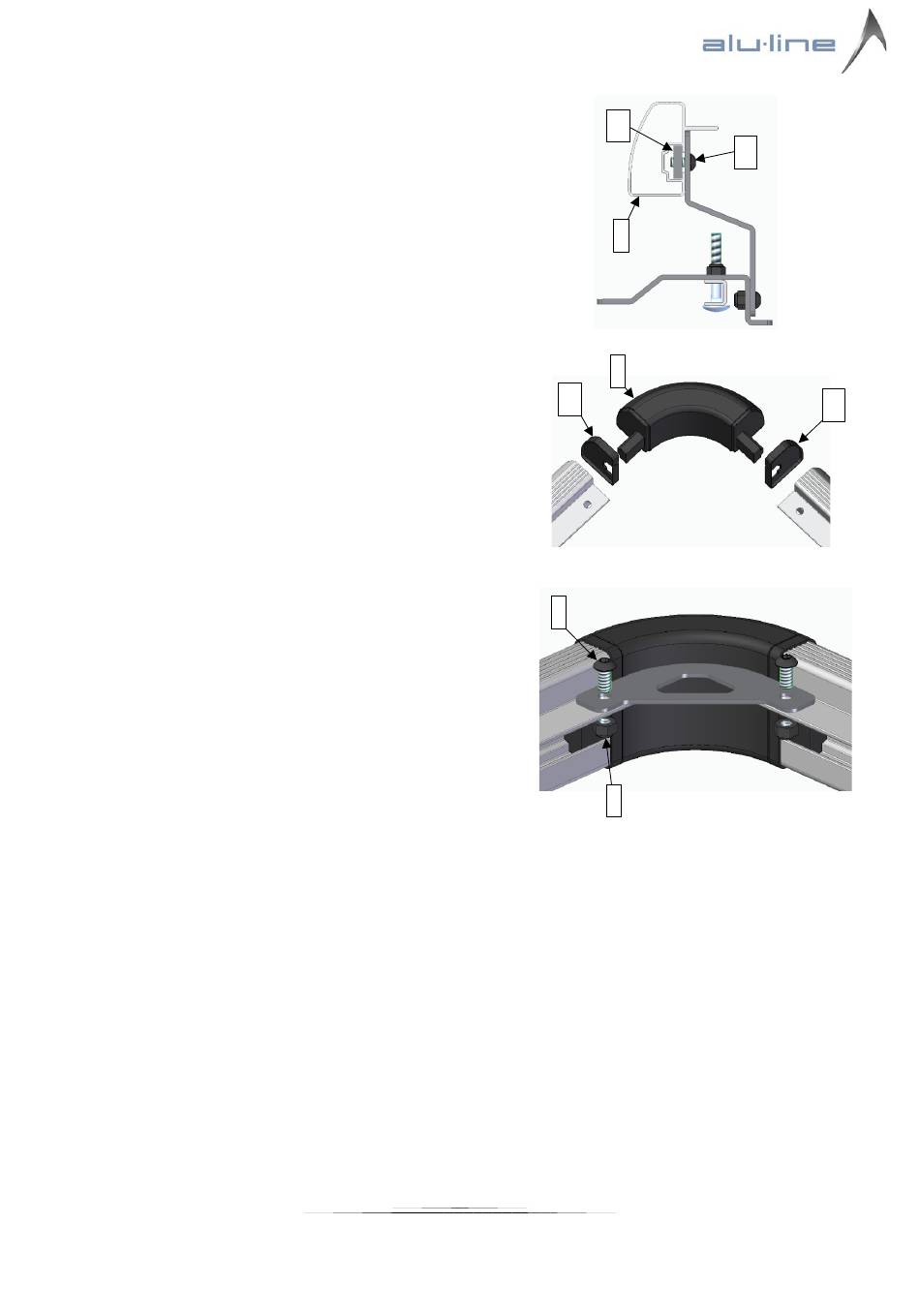

Nun können die Nutensteine (10) der Anbauteile in die
langen Rahmenprofile 2.824mm (1) geführt werden (Abb.
3). Wenn die Profile rechts und links vom Fahrzeug in den
Anbauteilen hängen, müssen sie positioniert und die
Linsenkopfschrauben
festgezogen werden. Jetzt kommen auf die kurzen
Rahmenprofile 1.421mm (2) jeweils zwei Eckverbinder (3)
mit je zwei Schnittkanten-Abdeckungen (3a – Abb. 4).
Diese werden vorne und hinten vom Fahrzeug auf die
schon auf dem Dach montierten langen Rahmenprofile
(1) gesteckt. Um das Rausrutschen der kurzen (2) aus den
langen Rahmenprofile (1) zu verhindern, wird in allen vier
Ecken jeweils eine Eckverbinder-Blechverstärkung (4) auf
die Bohrungen der Rahmenprofile gelegt. Durch diese
Bohrungen werden von oben Linsenkopfschrauben (8)
mit den Sechskantmuttern (9) verschraubt.
Hinweis: Um Kratzer und Lackschäden während der
Montage zu vermeiden, bietet es sich an die Karton-
Schutzschuhe aus der Verpackung so lange wie möglich
an den Profilen zu lassen.
