3.
Vormontage der Anbauteile:
Vorab müssen die sechs Anbauteile (Verbindungsteile
zwischen Fahrzeug und Dachgepäck-Reling) vormontiert
werden. Dafür werden jeweils folgende Teile benötigt und
wie in Abbildung 1 zusammengeschraubt. Die Schrauben
bei den Nutensteinen (8a) müssen vorerst nur drei bis vier
Gewindegänge und die Muttern bei der Fixationsplatte
dürfen maximal bis zur Hälfte des Gewindes eingeschraubt
werden (Zwischen Adapterblech (5) und Muttern (9a)
kommt jeweils eine Unterlegscheibe (11)):
5. 1x Adapterblech
6. 1x Verbindungsblech
7. 1x Fixationsplatte
8. 4x Linsenkopfschraube M6x12
9. 4x Sechskant-Sicherungsmutter M6
10. 2x Nutenstein M6
11. 2x Unterlegscheibe M6
4.
Montage der Anbauteile am Fahrzeug:
Auf dem Dach des Fahrzeugs befinden sich rechts und
links je drei T-förmige Zapfen (Abb. 2), in denen die
Fixationsplatten mit ihrer Aussparung (7 – von innen nach
außen) eingehakt werden müssen. Davor müssen
Lackschutzfolien (12) an die Positionen auf das
Fahrzeugdach
geklebt
Adapterbleche
(5)
Terostatband oder ähnliches (nicht im Lieferumfang
enthalten) an die Kontaktflächen am Adapterblech (5)
geklebt werden.
Durch das Anziehen der Muttern (9a) werden die
Anbauteile am Fahrzeug fixiert. Verschrauben Sie die
Fixationsplatte nur so stark, dass keine Dellen im Dach
entstehen (max. 6-8Nm).
Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau
Tel. +49(0) 7581-92091-0 – Fax +49 (0) 7581-92091-20 – Email info@alu-line.de – www.alu-line.de
werden,
an
denen
aufliegen.
Zusätzlich
6
8b
die
kann
4
8a
10
9a
11
5
7
9b

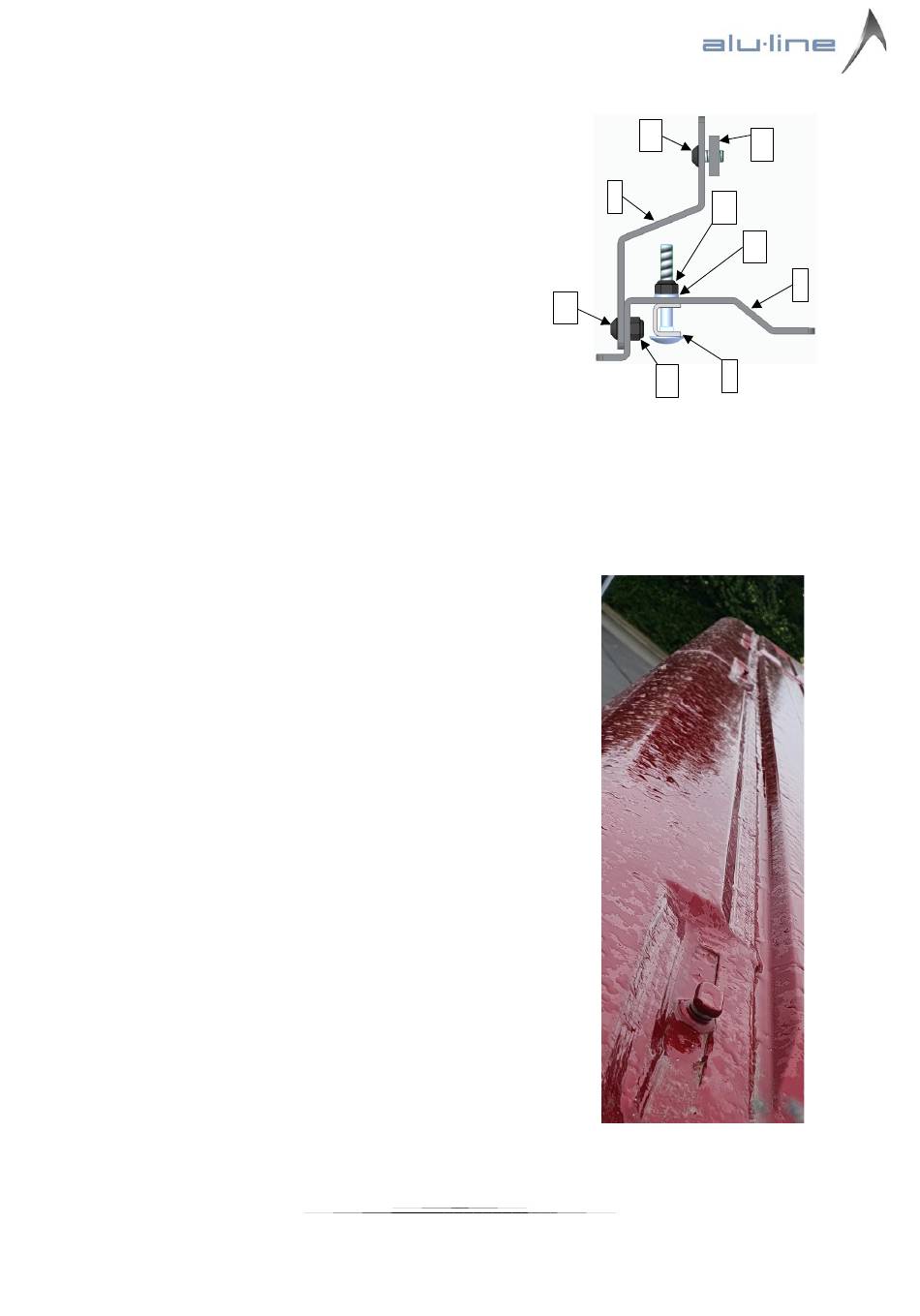

Abbildung 1
Abbildung 2
