2. Aufbau und Funktion

In einem regelmäßigen Messintervall werden der Füllstand und die Temperatur mittels einer
Auswertung des Drucksensors durch die Messelektronik bestimmt. Der aktuelle Füllstand
und die Temperatur werden in einem regelmäßigen Sendeintervall an ein Gateway gesendet.
Das Messgerät arbeitet in der LoRaWAN® Klasse A. Somit erfolgt die Kommunikation des
Messgeräts mit dem Server hauptsächlich durch Uplinks. Das Sendeintervall in dem diese
Uplinks gesendet werden, ist ein Vielfaches des Messintervalls. Zusätzlich erfolgt ein Uplink,
wenn eine Messung eine starke Abweichung zu der vorangegangenen Messung aufweist oder
ein programmierbarer Schwellenwert unter- oder überschritten wird. Für den Downlink können
zeitlich begrenzte Fenster nach einem Uplink verwendet werden. Dadurch kann mit dem Gerät
kommuniziert werden, um etwa das Messintervall einzustellen. Wird kein Downlink gesendet,
besteht die nächste Möglichkeit eines Downlinks nach dem nächsten Uplink.

3. Montage und Inbetriebnahme

Das Gerät ist betriebsbereit, sobald die Batterien eingesetzt sind. Danach wird die Pegelsonde
entsprechend dem Messbereich abgesenkt. Bei Erstinbetriebnahme muss das Gerät zur
Datenübertragung in die LoRaWAN® Infrastruktur eingebunden werden (siehe Kapitel 3.5). Der
Montageort sollte frei von starken Erschütterungen und Wärmestrahlung sein. Messstoff- und
Umgebungstemperaturen dürfen zu keinem Zeitpunkt die Grenzwerte überschreiten (siehe
Datenblatt).

3.1 Antenne

Die Antenne ist handfest anzuziehen. Zur einwandfreien Funktion ist sicherzustellen, dass die
Antenne vollständig aufgeschraubt ist und nicht schräg steht oder genickt wird. Sowohl der
Antennenanschluss, als auch das Einschraubgewinde auf dem Messgerät müssen bei der
Montage trocken und frei von Verunreinigungen sein. Wird eine Antenne mit verlängertem Kabel
verwendet, ist die gesamte Kabellänge fachgerecht zu befestigen.
3.2 Öffnen der Sendeeinheit
Drücken Sie gerade gegen die Unterseite des Gehäuses, um das Gehäuse der Sendeeinheit zu
öffnen. Um das Gehäuse wieder zu verschließen, drücken Sie das Gerät von oben in das Gehäu-
serohr. Das Gerät ist verschlossen, wenn es sich nicht weiter in das Gehäuserohr schieben lässt.
Vor dem Öffnen und verschließen ist sicherzustellen, dass das Gerät trocken ist. Im geöffneten
Zustand lassen Sich die Batterien, wie in Kapitel 7 aufgezeigt, einsetzen
3.3 Sonde anschließen

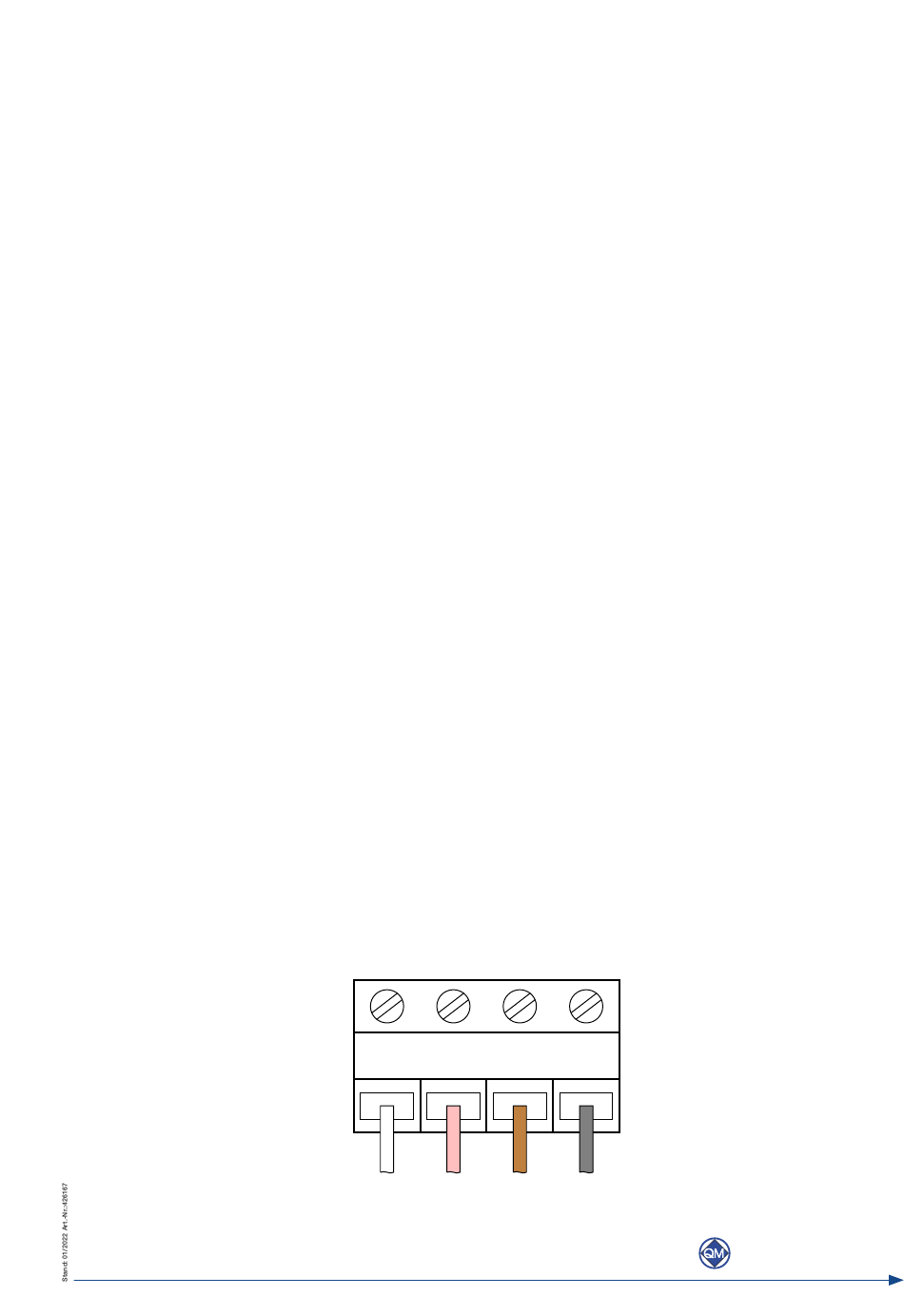

Um die Sonde an die Sendeeinheit anzuschließen, führen Sie das Kabel der Sonde durch die
Kabelverschraubung der Sendeeinheit und schließen Sie die Litzen entsprechend Abb.1 an. Die
Versorgungsspannung (weiß) und GND (grau) werden an die Klemmen 1 und 4 angeschlossen.
Die Datenleitung (rosa) an Klemme 2 und die Taktleitung (braun) an Klemme 3. Wir empfehlen den
Schirm der Leitung an das Gehäuse der Sendeeinheit anzuschließen.
Hinweis: Im Standard ist die Sendeeinheit bereits mit der Sonde verbunden.
1 2 3
U DA CL GND
S+
4
Abb. 1
