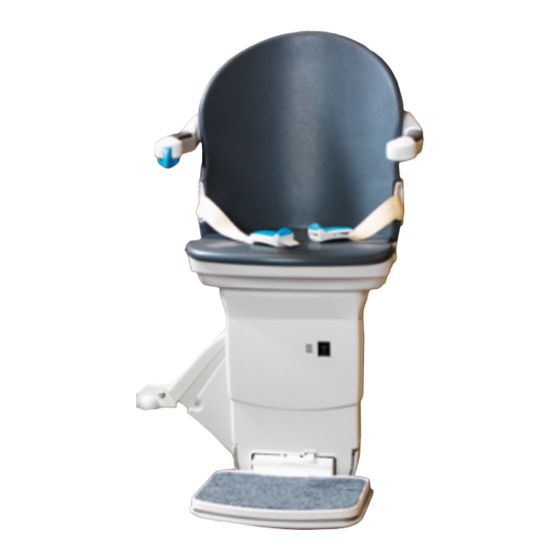

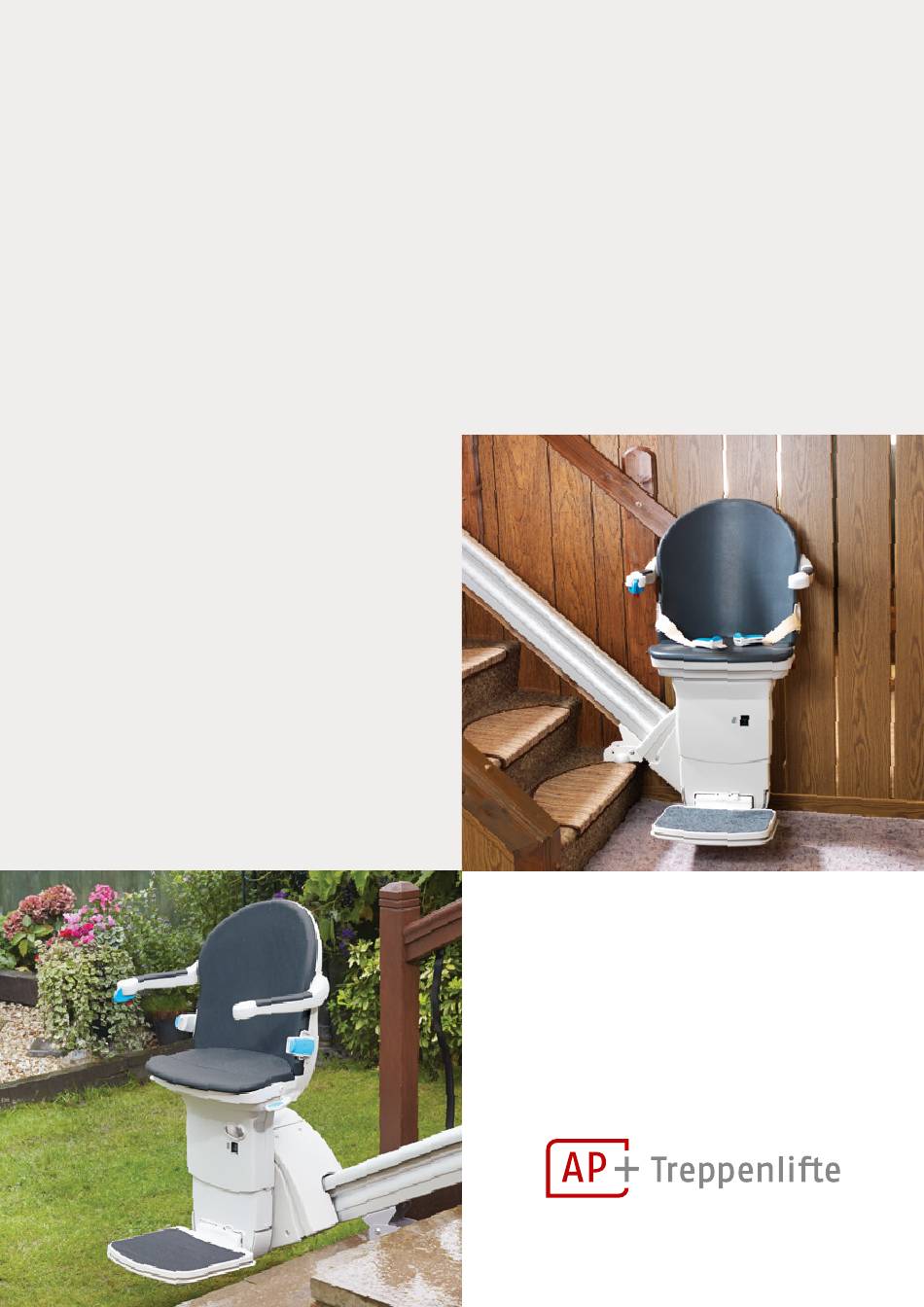

- Seite 1 Der G540 / G540A von AP+ Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
AP+ Modell G540/G540A Einleitung Beschreibung Ihres AP+ Treppenlifts 4 – 5 Wichtige Hinweise vor der Benutzung 6 – 7 Benutzung Ihres AP+ Treppenlifts 8 – 13 Sicherheitseinrichtungen Ihres AP+ Treppenlifts Mögliche Störungen und deren Beseitigung 15 – 17 Notfallbehebung: Fahrspur 18 –... -
Seite 3: Einleitung
Modell G540/G540A Zunächst dürfen wir Sie zu Ihrem Kauf beglück- wünschen und Sie im großen Kreise zufriedener AP+ Kunden herzlich willkommen heißen. Damit Sie immer Freude an Ihrem AP+ Treppenlift haben, bitten wir Sie, folgende Hinweise stets zu beachten. Lesen Sie bitte vor der Benutzung Ihres AP+ Treppenlifts diese Gebrauchs- anweisung sorgfältig durch. - Seite 4 AP+ Modell G540/G540A...
-
Seite 5: Beschreibung Ihres Ap+ Treppenlifts
Modell G540/G540A 2. Beschreibung Ihres AP+ Treppenlifts Damit Sie Ihren AP+ Treppenlift kennenlernen und wissen, welche Teile welche Bezeichnung haben, folgt eine kurze Beschreibung. 1 EIN-/AUSSCHALTER Am unteren Frontteil des Lifts befindet sich der Ein-/Ausschalter, mit dem der Treppenlift ein- und ausgeschaltet werden kann. Stellen Sie sicher, dass sich dieser immer in der Stellung „EIN“... -
Seite 6: Wichtige Hinweise Vor Der Benutzung
Modell G540/G540A 3. Wichtige Hinweise vor der Benutzung Bevor Sie Ihren AP+ Treppenlift in Betrieb nehmen, lesen Sie bitte folgende Hinweise sorgfältig durch und beachten Sie diese Hinweise bei jeder Benutzung Ihres AP+ Treppenlifts. Bevor Sie losfahren, schauen Sie bitte, ob keine Prüfen Sie, ob sich keine Hindernisse auf der... - Seite 7 Modell G540/G540A 160 kg Lehnen Sie sich zurück, legen Sie den Arm auf Denken Sie bitte immer daran, dass die maximale die Armlehne und stellen Sie die Füße auf die Tragkraft Ihres AP+ Treppenlifts 160 kg beträgt. Fuß stütze. Halten Sie Ihre Ellenbogen nahe am...
-
Seite 8: Benutzung Ihres Ap+ Treppenlifts
Modell G540/G540A 4. Benutzung Ihres AP+ Treppenlifts Bevor Sie Ihren AP+ Treppenlift in Betrieb nehmen, lesen Sie bitte folgende Hinweise sorgfältig durch und beachten Sie diese Hinweise bei jeder Benutzung Ihres AP+ Treppenlifts. SO SCHALTEN SIE IHREN AP+ TREPPENLIFT EIN Der Treppenlift und die Fernbedienungen funktionieren erst, wenn Sie den Treppenlift mit dem Schlüssel und dem Schalter eingeschaltet haben. - Seite 9 Modell G540/G540A NEHMEN SIE AUF DEM SITZ PLATZ UND FAHREN SIE LOS Stellen Sie sicher, dass der Ein-/Ausschalter auf „EIN“ steht. Die Fehlerdiagnose-Anzeige leuchtet auf, um den betriebsbereiten Zustand anzuzeigen. Bewegen Sie den Bedienhebel in der Armlehne in die von Ihnen gewünschte Fahrtrichtung und halten Sie ihn in dieser Position solange der Treppenlift fährt.
- Seite 10 Modell G540/G540A Achten Sie darauf, dass die Füße nicht über die Fläche der Fußstütze hinausragen. Drücken Sie den Bedienhebel in Bewegungsrichtung des Lifts und halten Sie diesen gedrückt. Der Lift setzt sich nach 1 Sekunde langsam in Bewegung. Wird die Bewegungsrichtung geändert, dauert es 3 Sekunden, bis sich der Lift...
- Seite 11 Modell G540/G540A HOCHKLAPPEN IHRES AP+ TREPPENLIFTS Haben Sie Ihre Fahrt mit dem Sitz beendet, lösen Sie den Sicherheitsgurt. Klappen Sie Ihre Sitzfläche hoch. Zum Hochklappen der Fußstütze gibt es drei verschiedene Varianten, je nach Modellausführung: 1. Wenn Sie Ihre Sitzfläche hochklappen, klappt die Fußstütze automatisch mit hoch.
-
Seite 12: Benutzung Der Fernbedienung
Modell G540/G540A BENUTZUNG DER FERNBEDIENUNG Die Fernbedienung dient dazu, den Sitzlift entweder an das obere oder untere Ende der Treppe zu rufen, aber auch zur Bedienung einer eventuell installierten Klappschiene. Ebenso kann die Fern- bedienung durch eine Begleitperson betätigt werden, sollte der Benutzer nicht in der Lage sein, den Sitzlift selbst zu bedienen. - Seite 13 Modell G540/G540A BATTERIEN-PFLEGE UND -LADUNG Wenn sich der Lift in keine Richtung bewegen lässt, muss möglicherweise die Batterie der Fernbedienung erneuert werden. In diesem Fall leuchtet kein Licht an der Fernbedienung, sobald eine Taste gedrückt wird. Nehmen Sie die alte Batterie heraus und ersetzen Sie diese durch eine neue 9-Volt-Block-Batterie.
-
Seite 14: Sicherheitseinrichtungen Ihres Ap+ Treppenlifts
Modell G540/G540A 5. Sicherheitseinrichtungen Ihres AP+ Treppenlifts SICHERHEITSGURT Wenn Sie auf Ihrem Treppenlift Platz nehmen, legen Sie bitte stets den Sicherheitsgurt an. Ziehen Sie den Sicherheitsgurt über Ihren Schoß und lassen Sie ihn in der gegenüberliegenden Halterung einrasten. LÖSEN DES SICHERHEITSGURTS Entriegeln Sie den Gurt, indem Sie die Schnalle drücken und dabei den... -
Seite 15: Mögliche Störungen Und Deren Beseitigung
Modell G540/G540A 6. Mögliche Störungen und deren Beseitigung ACHTUNG: Sollte eine Störung bei der Benutzung Ihres AP+ Treppenlifts auftreten, während Sie mit ihm unter- wegs sind, drehen Sie den Sitz vor dem Aussteigen zum oberen Treppenende hin. Steigen Sie vorsichtig aus. - Seite 16 Modell G540/G540A Wenn sich der Lift in keine Richtung bewegt, befindet sich der Sitz möglicherweise nicht in der richtigen Position. Drehen Sie den Sitz, indem Sie den Hebel neben der Sitzfläche drücken. Bewegt sich der Lift in keine Richtung, sind möglicherweise die Armlehnen hochgeklappt (1).
- Seite 17 Modell G540/G540A Schauen Sie auch, ob die Not-Halt-Taste inaktiv ist. Durch drehen der Not-Halt-Taste kann der Lift wieder freigegeben werden. Bewegt sich der Lift nicht und die Diagnose- Anzeige zeigt keine Fehlermeldung, überprüfen Sie die Fernbedienung. Leuchtet kein Licht, sobald Sie eine Taste auf der Bedienung drücken, müssen die Batterien ausgetauscht werden.
-
Seite 18: Notfallbehebung: Fahrspur
Modell G540/G540A 7. Notfallbehebung: Fahrspur Wenn der Treppenlift unerwartet stoppt Schalten Sie den Lift aus. und nicht weiterfährt, kann er mithilfe der Handkurbel auf einen Ladepunkt bewegt werden. Entfernen Sie die Drehen Sie die Handkurbel wie auf 1000 Abdeckhaube mit einem... -
Seite 19: Automatischer Drehsitz Optional Nur Bei G540
Modell G540/G540A B. Automatischer Drehsitz optional nur bei G540 Falls die automatische Drehfunktion Betätigen Sie den Knopf, der sich seitlich aussetzt, kann der Sitz manuell gedreht an der Sitzfläche befindet, mithilfe einer werden. Dies ist ausschließlich für Not- Münze. fälle vorgesehen. -
Seite 20: Technische Daten G540A
Modell G540/G540A 8. Technische Daten G540 SITZ Armlehnen, Sitzfläche und Fußstütze hochklappbar manueller oder elektrischer Drehsitz, pflegeleichte Stoffbezüge und Sitzpolsterung Sitzhöheneinstellung 465 mm bis 540 mm (Fußstützenauflage zur Sitzfläche) max. Tragkraft beträgt ca. 160 kg STEUERUNG Steuerung mit handlichem Bedienungsknopf und Schlüsselschalter wahlweise an der linken oder rechten Armlehne zusätzlich zwei kabellose und tragbare Handsteuerungen inkl. - Seite 21 Modell G540/G540A G540A SITZ Armlehnen und Fußstütze hochklappbar manueller Drehsitz, Sitzfläche klappbar wasserdichte Sitzpolsterung und Gummifußmatte für längere Haltbarkeit und Sicherheit max. Tragkraft beträgt ca. 160 kg Abdeckung für den Stuhl inklusive STEUERUNG Steuerung mit handlichem Bedienungsknopf und Schlüsselschalter wahlweise an der linken oder rechten Armlehne zusätzlich zwei kabellose und tragbare Handsteuerungen inkl.
-
Seite 22: Reinigung Des Ap+ Treppenlifts
Ihr AP+ Treppenlift darf nicht in einer explosionsgefährdeten Umgebung betrieben werden. SONSTIGES Der G540 wurde für den Betrieb innerhalb von Gebäuden und der G 540A für den Betrieb außerhalb von Gebäuden entwickelt. Der Dauerschalldruckpegel Ihres AP+ Treppenlift ist niedriger als 70 dB (A). -
Seite 23: Konformitätserklärung
Modell G540/G540A 11. Konformitätserklärung EG DECLARATION OF CONFORMITY FOR MACHINERY (Directive 2006/42/EG) Manufacturer : Handicare Accesibility Ltd. Address 82 First Avenue Pensnett Estate Kingswinford, West Midlands DY6 7FJ United Kingdom Tel.nr. +44 (0) 1384 408 700 Herewith declares that the... - Seite 24 Überall in Deutschland. Jederzeit für Sie da. AP+ Treppenlifte ist mit zahlreichen Beratern und Servicetechnikern in Deutschland für Sie da. Sie erreichen unseren Servicekontakt 24 Stunden lang an 365 Tagen im Jahr über unser kosten loses Servicetelefon. JETZT KOSTENLOS BERATEN LASSEN! Rufen Sie uns gebührenfrei an unter 0800 40 90 999 Überreicht von...
