MAXTOOLS AR300 Betriebsanleitung
Verwandte Anleitungen für MAXTOOLS AR300
Inhaltszusammenfassung für MAXTOOLS AR300

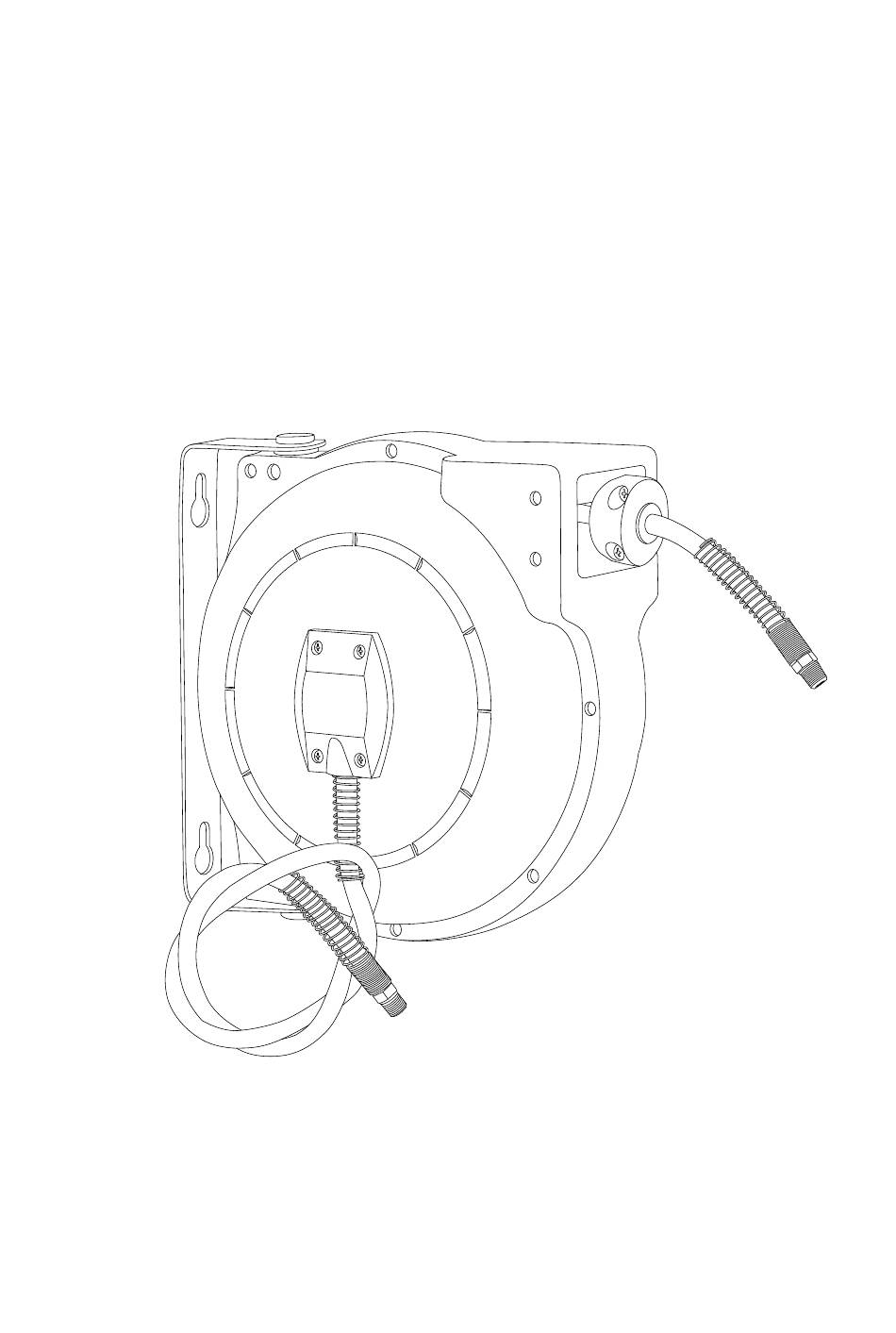

- Seite 1 AR300 Air Reel · 8x12mm · 8+2mt Manuale d’uso / User Manual / Notice d’utilisation / Betriebsanleitung / Manual del usuario...
-
Seite 20: Technische Daten
Deutsch TechnischeDaten Schlauch 8x12 mm Schlauchdurchmesser 8 + 2 m Schlauchlänge 12 bar Höchstdruck -5°~ 45° Betriebstemperaturen 360x330x160 mm Größen 4 Kg Gewicht... -
Seite 21: Sicherheitsmaßnahmen
Deutsch Sicherheitsmaßnahmen ALLGEMEINE SICHERHEITSVORSCHRIFTEN WARNUNG: LesenSie die Betriebsanleitungund die Vorsichtsmaßnahmensorgfältigdurch, bevorSieIhreSchlauchtrommelzusammenbauen, einbauen und verwenden, umSchäden an Personen und/oderSachenzuvermeiden. BewahrenSie die BetriebsanleitungfüreventuellezukünftigeZweifelauf. Sicherheitsvorkehrungen. 1. PrüfenSievorderVerwendung, dassderEingangsdrucknichtden von IhrerSchlauchtrommelerlaubtenDruckübersteigt. 2. VerwendenSie bei derMontage und derVerwendungderSchauchtrommeleinengeeignetenAugenschutz. 3. VerwendenSieSeife und Wasser, umLeckagenzuprüfen (bei Luftschlauchtrommeln). 4. - Seite 22 Deutsch MontagederSchlauchtrommel Bei Deckenmontage: BauenSie die Schlauchtrommel in einerHöhe von mindestens 3 Meternein. Die entsprechendeAusrüstungfür die MontagederSchlauchtrommelisterforderlich. 1. Die Schlauchtrommelverfügtüber 3 Löcher von 10,5 mm fürihreMontageaufeinerglattenOberfläche. Im Bild 1 wird die korrekte Position der 3 Löchergezeigt, die für die Montageerforderlichsind. 2.
- Seite 23 Deutsch VerwendungderSchlauchtrommel 1. PrüfenSie die korrekteFunktion, indemSiedenSchlauchlangsamherausziehen. Bei jederhalbenUmdrehungder Trommel hörenSiemehrere “Klicks”. 2. ZiehenSiedenSchlauchheraus und lassenSieihnlangsamzurückziehen, nachdemSiedasersteoderdaszweite “Klick” gehörthaben. 3. ZumAufwickeln: ZiehenSiedenSchlauchlangsam bis zumletzten “Klick” heraus und lassenSiedenSchlauchdannlangsamwieder in die Trommel einlaufen, indemSieihnmitdenHändenhalten. 4. PrüfenSie die SchlauchtrommelregelmäßigaufVerschleiß,SchädenoderLeckagen. ErsetzenSie die beschädigtenBestandteile. Bild.
-
Seite 24: Ersatzdesdichtungsrings
Deutsch ErsatzdesDichtungsrings TrennenSie die Luft-/Wasserversorgung ab, entfernenSie die Kunststoffabdeckung (Punkt 2) und dasDrehgelenk (Punkt 3). AnschließendentfernenSiedenDichtungsring und ersetzenSieihndurcheinenneuenDichtungsring, setzenSiedasGelenk und die Abdeckungwiederzusammen. SchließenSie die Luft-/ Wasserversorgungwieder an und prüfenSieaufLeckagen. Garanzia 1. DerHerstellergarantiert die SchlauchtrommelfüreinenZeitraum von 12 Monaten ab KaufdatumgegenMaterial- oderBetriebsfehler. 2. -
Seite 25: Explosionsansichtderschlauchtrommel Und Derersatzteile
Deutsch ExplosionsansichtderSchlauchtrommel und derErsatzteile Teilnummer Beschreibung Menge Teilnummer Beschreibung Menge Schrauben ST4.2 16 Sperrklinke Kunststoffabdeckung Klinkenzapfen Drehgelenk Feder Dichtungsring Schlauchtrommelhalterung Bolzen Außengehäuse Schrauben ST4.2 19 Zapfen Außengehäuse Mutter Rollen Schlauch Schlauch Clip-Steckverbindung Mutter Trommel Bolzen Verbindungsstelle Schlauchverriegelung Feder Gummischlauchverriegelung Trommel Schlauch Mittellinie... - Seite 32 Directives: 2006/42/CE Modello / Model / Modèle / Modell / Modelo AR300 Marco Bartolozzi - Amministratore Delegato 29/05/2020 ® Maxtools is a registered trademark of INTEC SRL – Settimo T.Se (TO) – ITALY vr. 2.1 20200724...
