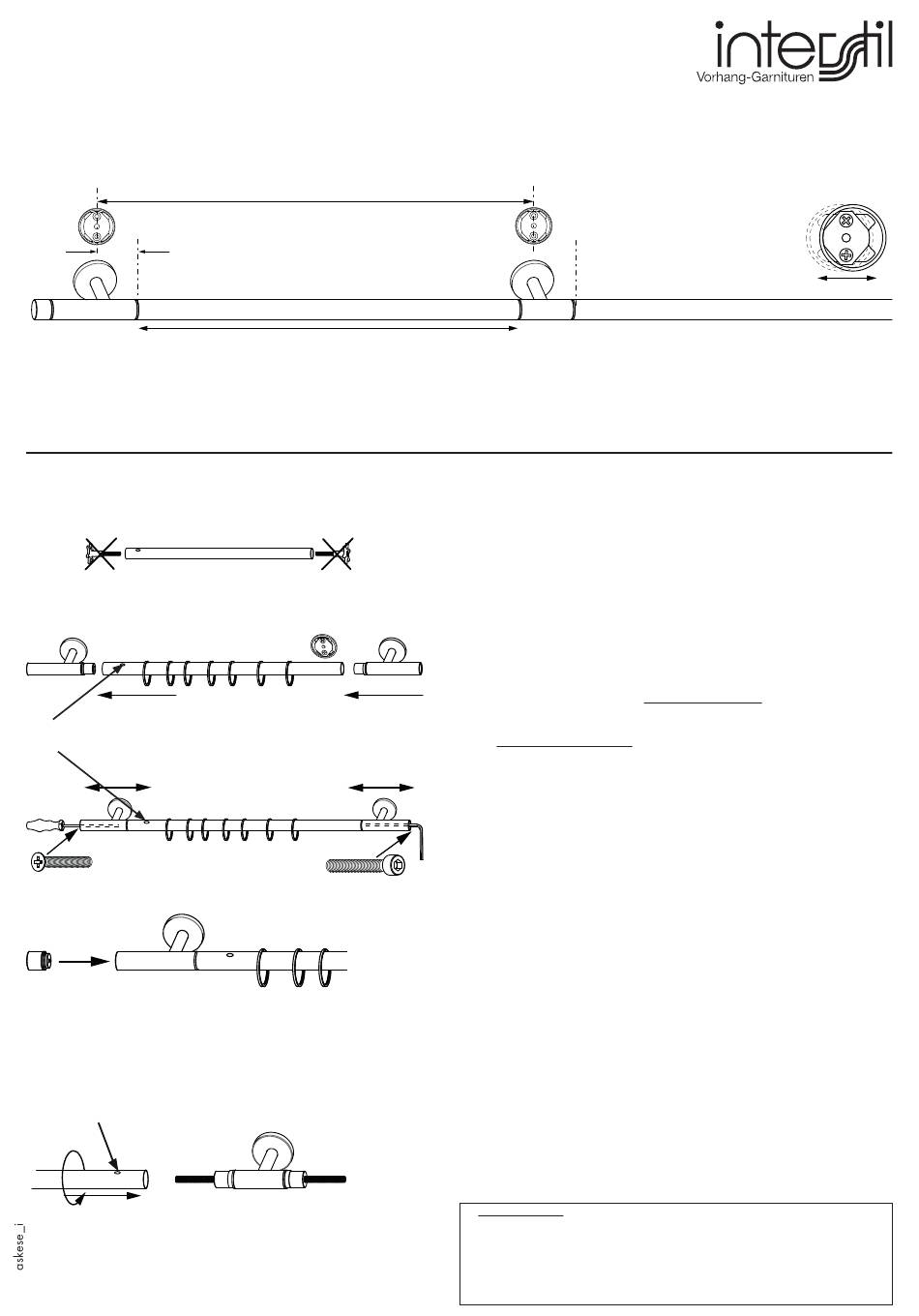

Montage Askese
integral
37
‚
ƒ
Markierung
nach oben
Träger seitlich verstellbar
…
‡
Markierung
nach oben
‰
Maß für Wandplattenmontage
- L -
Rohrlänge
Wandplattenabstände:
Ohne Zwischenträger:
Mit Zwischenträger:
Montagefolge
Ohne Zwischenträger
1. Transportsicherungen entfernen
2. Einen Träger an die Wand montieren
„
3. Rohr mit Markierung nach oben aufstecken
4. Zweiten Träger montieren
5. Träger an der Markierung mit Kreuzschlitzschraube
6. Mit Innensechskantschraube im anderen Träger drehen
7. Endstücke einschrauben
†
Mit Zwischenträger
1. Transportsicherungen entfernen
2. Zwischenträger an die Wand montieren
3. Rohrende mit der Markierung komplett aufschrauben
4. Endträger montieren
5. Mit Innensechskantschraube in beiden Endträgern drehen
6. Endstücke einschrauben
ˆ
• Produkt nur in trockenen Innenräumen einsetzen.
• Staubablagerungen von Zeit zu Zeit mit leicht feuchtem Tuch entfernen.
• Keine Scheuermittel, Polituren oder lösemittelhaltigen Reiniger verwenden.
36
36
L=Rohrlänge + 74mm (37+37)
L=Rohrlänge + 73mm (37+36)
„
(Ringe vorher aufschieben)
…
festschrauben
(Markierung nach oben)
†
bis die Stange gerade ist
‡
(Markierung nach oben)
„
(Ringe vorher aufschieben)
†
bis die Stange gerade ist
‡
Pflegehinweise
Träger seitlich
verstellbar
‚
ƒ
ˆ
‰
10mm
