Interstil Corpus Montage

Montage innenlauf Corpus
Ø20
Träger 5cm:
67mm
Träger 2cm:
34mm

‚
ƒ
„

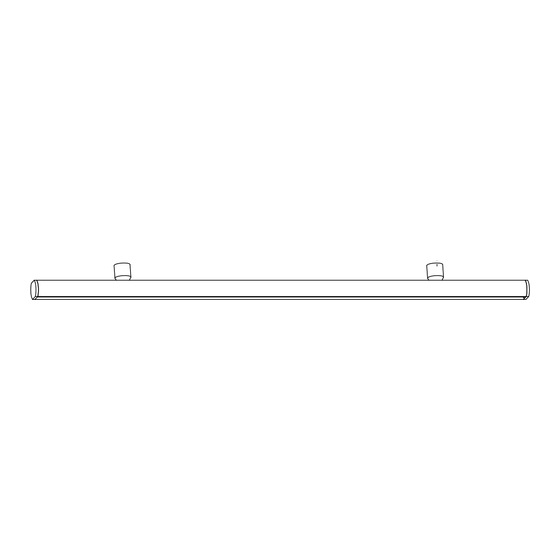

Maße für Trägermontage
Montagefolge
1. Träger unter die Decke schrauben
2. Trägerinnenteile ins Profil schieben
3. Trägerinnenteile in die montierten Träger stecken und verschrauben.
4. Die 4mm lange Klemmschraube in der Endkappe
gegen die 8mm lange Schraube austauschen
und die Endkappe von unten verschrauben..
Ansicht von hinten
Pflegehinweise
• Produkt nur in trockenen Innenräumen einsetzen.
• Staubablagerungen von Zeit zu Zeit mit leicht feuchtem Tuch entfernen.
• Keine Scheuermittel, Polituren oder lösemittelhaltigen Reiniger verwenden.
• Laufkanäle sind werkseitig silikonisiert. Bei Bedarf wiederholen. Dabei nur
die Laufflächen benetzen.
Empfehlung: ca. 150mm

(Klemmschraube nach hinten)
‚
„
