Je höher das Funkgerät
angebracht ist, desto höher
sind Qualität und
Reichweite der
Funkstrecke.
ACHTUNG!
Das Abschrauben der
Funkantennenabdeckung
ist sinnlos und kann die
Antenne beschädigen.
6. Befestigen Sie die Halteklammer des Funkgeräts an der
RTK-Antennenverlängerung. Bringen Sie es so hoch wie
möglich - jedoch unterhalb der GNSS-Antenne - an (siehe
Abbildung). Wird das Funkgerät zu niedrig montiert,
reduziert sich die Funkreichweite.
7. Verbinden Sie das externe Antennenkabel mit der GNSS-
Antenne.
8. Verbinden Sie das andere Ende des externen
Antennenkabels mit dem ProMark3 RTK. Heben Sie die
Klappe an der Geräteseite an, um auf den
Antennenanschluss zuzugreifen.
9. Befestigen Sie das Funkkabel an der Rückseite des
Empfängers. Die Verbindung ist gesichert, sobald Sie die
Schraube fest angezeogen haben.
10.Verwenden Sie die Halteklammer am ProMark3 RTK.
11.Befestigen Sie die Halteklammer mit dem ProMark3 RTK
am Stativ.
12.Messen und speichern Sie die Instrumentenhöhe (HI)
der GNSS-Antenne.

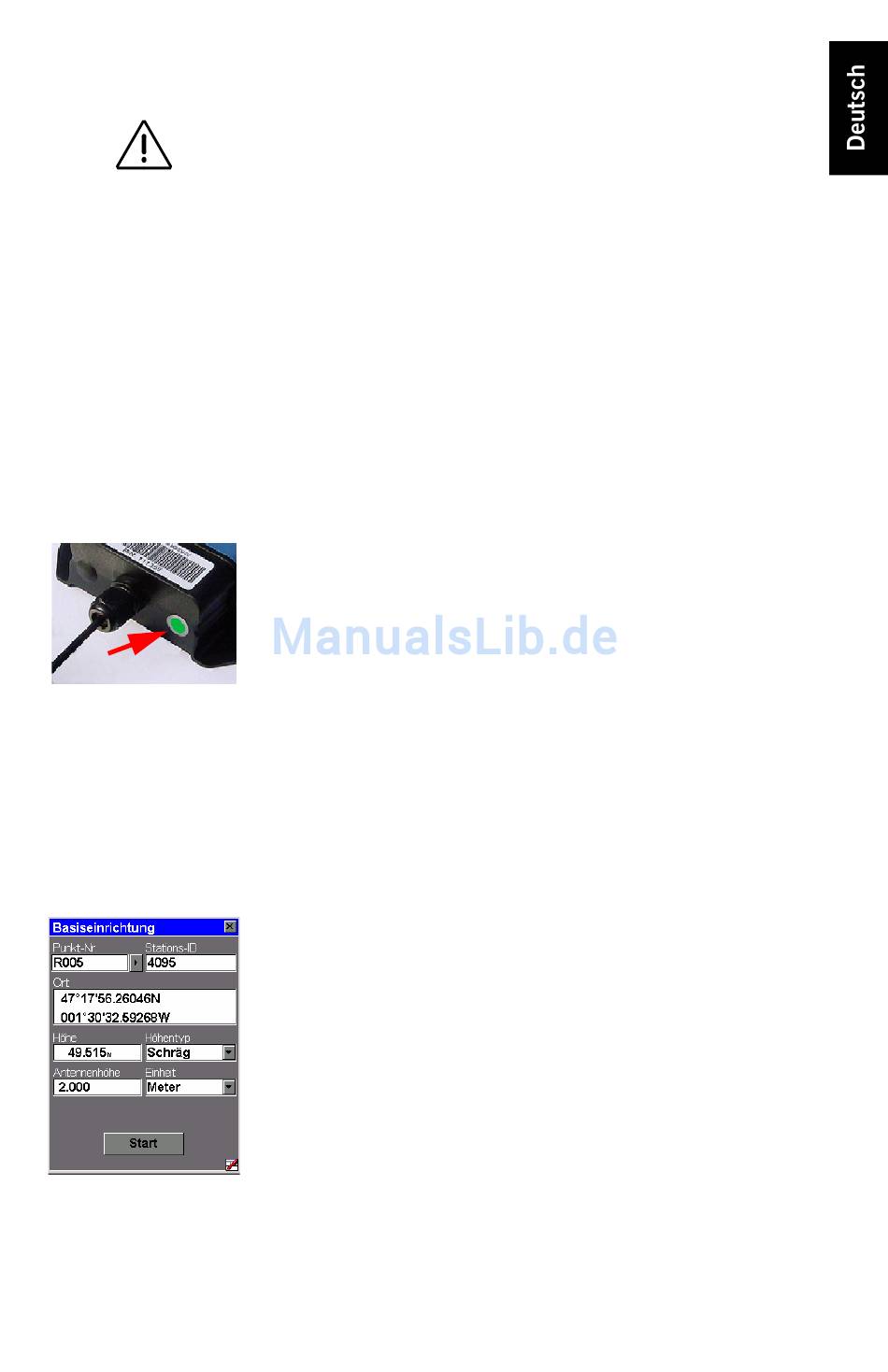

13.Schalten Sie den ProMark3 RTK ein und prüfen Sie,
dass die grüne LED am Funkgerät leuchtet. Das zeigt an,
dass die Verbindung zwischen Funkgerät und ProMark3
RTK korrekt ist und das Funkgerät mit Strom versorgt
wird.

Einrichten der Basis

Für dieses Beispiel ist die Position der Basis als Passpunkt im
ProMark3 RTK abgelegt (siehe Seite 13). Befolgen Sie die
folgenden Anweisungen:
1. Tippen Sie doppelt auf das Symbol Surveying.
2. Drücken Sie MENU und tippen Sie auf Empfängermodus
gefolgt von Echtzeit.
3. Drücken Sie MENU und tippen Sie auf Basisstation; geben
Sie dann die Basisparameter ein:
• Punkt-Nr: Hier können Sie die Basiskoordinaten schnell
auswählen. Tippen Sie auf den Rechtspfeil rechts
neben dem Feld.
