QUICK START GUIDE
(technical subjects to change
Date 39/2016)
Raumtemperaturfühler mit Bedienelementen RTF3.1
Indoor Temperature Sensor with Control Elements RTF3.1
Technische Daten
Technical data
Allgemein
General
Temperatursensor
Temperature sensor
Schaltungsart Sensor
Sensor switching mode
Zul. Betriebsspannung
Power supply
Potentiometer
Potentiometer
Taster
Pushbutton
LED
LED
Schalter
Switch
Gehäuse
Casing
Abmessungen (L x B x H)
Dimensions (L x W x H)
Messbereich Temperatur
Measuring range (temp.)
Anschluss
Connection
Betriebstemperatur
Operating temperature
Schutzart
Protection class
__________________________________________________________________________

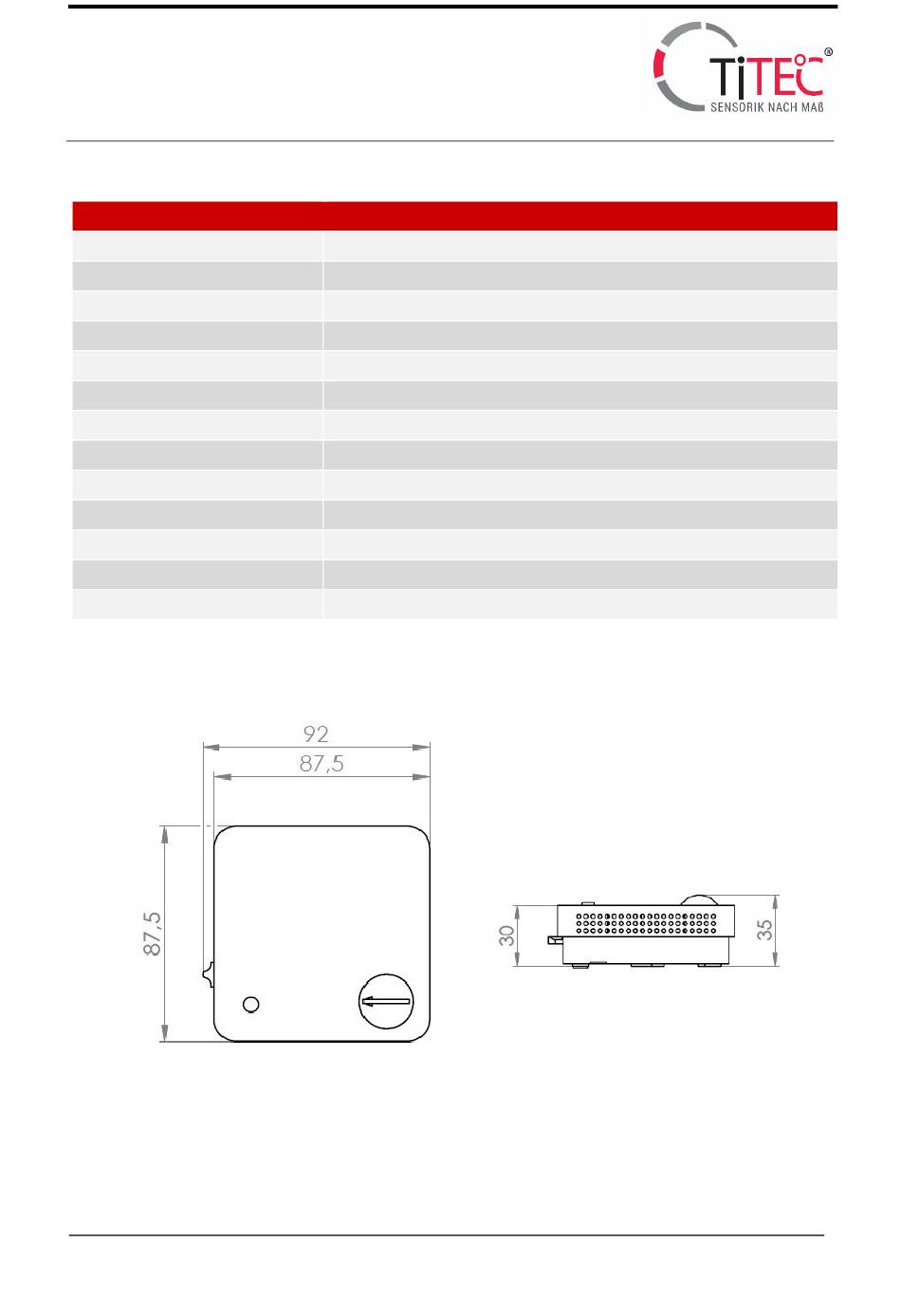

Maßzeichnung
Technical drawing
__________________________________________________________________________________
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
siehe Tabelle
see table
2-Leiter-Anschluss (Standard)
two-wire connection (standard)
12(20)...34 V DC (Relay)
0...10 V
10mA, 35VDC
24 V/DC grün, gelb und rot
24 V/DC green, yellow and red
5-Stufen-Schiebeschalter
5-step slide switch
ABS, weiß RAL9010
ABS, white RAL9010
87,5 x 87,5 x 30
0°C...+50°C
Schraubklemmen max 1,5mm²
Screw clamps 1.5mm²
-30°C...+60°C
IP30
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
Seite 2 von 4
