XLOCK Handle Montageanleitung Seite 8
Inhaltsverzeichnis
Montagelöcher
10 mm
Bohrung

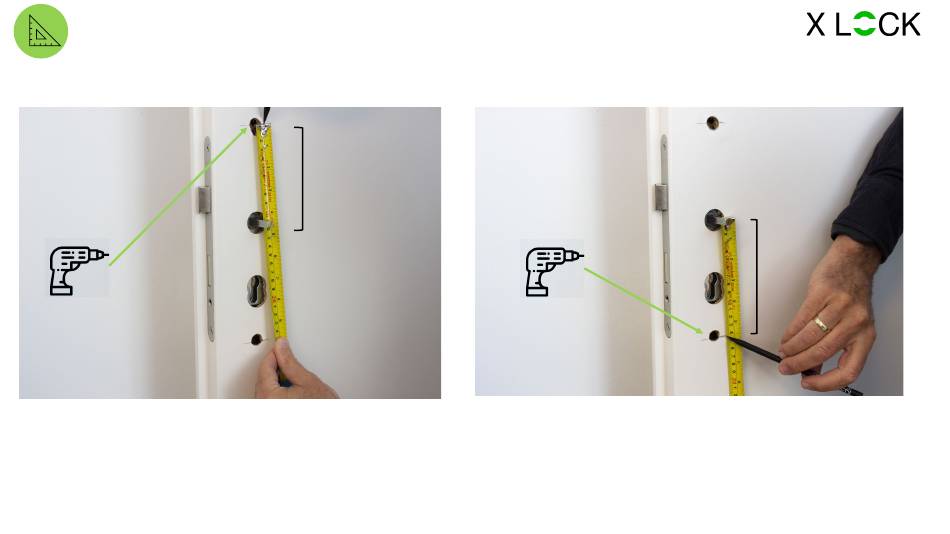

Die Löcher mit dem richtigen Abstand ausmessen und vorsichtig von beiden Seiten anbohren (als Schablone kann auch die Gummiunterlage (1)
verwendet werden). Der Abstand von der Drückerstiftmitte zum oberen Loch beträgt 11cm und zum unteren Loch 14 cm. Wir empfehlen ein
Vorbohren mit einem 5mm Holzbohrer und danach ein Aufbohren mit einem 10mm Holzbohrer. Bei Metalltüren bitte Metallbohrer verwenden.
11 cm
11 cm
14 cm
10 mm
Bohrung
