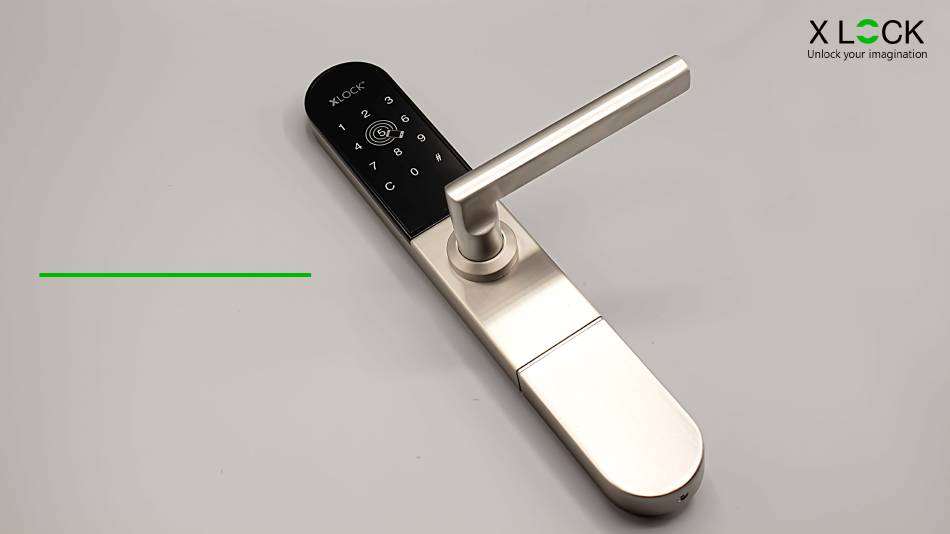

- Seite 1 XLOCK Handle Montageanleitung THE KEYS OF THE FUTURE...
- Seite 2 (SEITEN 6) RICHTUNG TÜR LÖCHER (SEITE 5) (SEITE 7) (SEITE 4) (SEITE 8) (SEITE 9) Inhalt TÜR ANPASSUNG MONTAGE- TÜRMONTAGE BATTERIE XLOCK APP FUNKTIONSTEST (SEITEN 10-11) VORBEREITUNG (SEITEN 15-16) (SEITEN 17-18) (SEITE 19) (SEITE 20) (SEITEN 12-14) WEITERE FUNKTIONEN (SEITEN 21-22)
-
Seite 3: Verpackungseinheit
Verpackungseinheit Unlock your imagination. Gewindehülsen für Beschlag Drückerstift 79 X 8 x 8 mm (LxBxT) Schraubenzieher für Batterieabdeckung 2 Stück mechanische Notschlüssel Gummiunterlage 4 Stück AAA-Lithium Batterien Batterieabdeckung (Bitte keine Alkali Batterien verwenden!) Schraube für Batterieabdeckung Aussenbeschlag Befestigungsschrauben Beschlag Innenbeschlag Splint für Drückerstift... -
Seite 4: Übersicht
Übersicht Unlock your imagination. Kartenlesefeld, PIN Code Feld Schraubenloch Aussenbeschlag Biometrie (Optional) Innenbeschlag Batterieabdeckungsschraube Schraubenloch... -
Seite 5: Abmessungen
Abmessungen Unlock your imagination. Aussenbeschlag: 315(H) x 51(B) x 22(T)mm Innenbeschlag: 285(H) x 48(B) x 2(T)mm... -
Seite 6: Technische Spezifikationen
Bluetooth: bis zu 20.000 Öffnungen (+2 Jahre) bevor die Batterie gewechselt werden muss Benutzeranzahl BLE/NFC Tag/Pincode/Fingerprint: bis zu 200 Nutzer • Bis zu 25 mm mit XLOCK-Ausweisen, Ausweise oder Schlüsselanhänger von Drittanbietern müssen geprüft werden. Lesereichweite • bis zu 15m mit Bluetooth Low Energy... -
Seite 7: Öffnungsrichtung Der Tür Bestimmen
Öffnungsrichtung der Tür bestimmen Unlock your imagination. Ansicht Aussenseite Ansicht Aussenseite Um die richtige Türart zu definieren bitte auf die Bandseite (Scharnierseite) der Türe stellen. Danach mit den den 4 Abbildungen vergleichen. Der Türbeschlag kann dann entsprechend vorbereitet werden - siehe ab Seite 9. DIN Rechts DIN Rechts DIN Links... - Seite 8 Montagelöcher Unlock your imagination. 10 mm Bohrung 11 cm 11 cm 14 cm 10 mm Bohrung Die Löcher mit dem richtigen Abstand ausmessen und vorsichtig von beiden Seiten anbohren (als Schablone kann auch die Gummiunterlage (1) verwendet werden). Der Abstand von der Drückerstiftmitte zum oberen Loch beträgt 11cm und zum unteren Loch 14 cm. Wir empfehlen ein Vorbohren mit einem 5mm Holzbohrer und danach ein Aufbohren mit einem 10mm Holzbohrer.
- Seite 9 Tür Anpassung vom Aussenbeschlag Unlock your imagination. 1. Mit einem Innensechskantschlüssel 2. Mit Drehen der Vierkant-Drückernuss Grösse 4, kann der Türdrücker vom wird die Öffnungsrichtung vom Aussenbeschlag gelöst und die Drücker Aussenbeschlag eingestellt – Richtung gewechselt werden – Türrichtung siehe Seite 7. Türrichtung siehe Seite 7.
- Seite 10 Tür Anpassung vom Innenbeschlag Unlock your imagination. Beim Innenbeschlag kann die Türrichtung mit dem Lösen der beiden Gewindeschrauben auf der Rückseite gewechselt werden. Die beiden Gewindeschrauben danach wieder fest anziehen – Türrichtung siehe Seite 7.
-
Seite 11: Montagevorbereitung
Montagevorbereitung Unlock your imagination. 1) Die beiden Gewindehülsen (6) an die beiden Gewindestangen auf der Rückseite vom Aussenbeschlag vorsichtig anschrauben. 2) Danach den Drückerstift (7) im Aussenbeschlag fixieren. - Seite 12 Montagevorbereitung Unlock your imagination. Den Drückerstift (7) mit dem Splint (5) sichern, indem die Splintenden nach oben gebogen werden.
- Seite 13 Montagevorbereitung Unlock your imagination. Die Gummimatte (5) auf der Rückseite vom Aussenbeschlag anlegen.
- Seite 14 Türmontage Unlock your imagination. Den Aussenbeschlag auf der Türaussenseite gleichmässig einschieben.
- Seite 15 Türmontage Unlock your imagination. Den Aussenbeschlag halten und mit der anderen Hand auf der Rückseite der Türe den Innenbeschlag vorsichtig anschrauben.
- Seite 16 Inbetriebnahme Batterien Unlock your imagination. 4 Stück AAA-Lithium Energizer Batterien (4) einlegen = System ist aktiv. Wichtig: Keine Alkali Batterien verwenden! Beim Wechsel der Batterien immer alle 4 Batterien gleichzeitig durch neue Batterien ersetzen.
-
Seite 17: Batterieabdeckung Montieren
Batterieabdeckung montieren Unlock your imagination. Den Batteriedeckel mit der passenden Schraube (3) und dem mitgelieferten Schraubenzieher (8) vorsichtig fixieren. - Seite 18 Inbetriebnahme XLOCK App Unlock your imagination. 1) Die XLOCK Admin App auf das Smartphone / Tablet etc. laden. 2) Den Türbeschlag durch wischen über die Tastatur aufwecken. 3) Den Türbeschlag in der APP mit dem Account verknüpfen. Die ausführliche Vorgehensweise...
- Seite 19 Funktionstest Unlock your imagination. Überprüfen Sie abschliessend alle Funktionen an der Türe. Wichtig ist, dass der Aussenbeschlag leichtgängig und bei Verriegelung entkoppelt ist (Leerlauf). Der Innenbeschlag muss die Türe immer zuverlässig öffnen = Fluchtrichtung. Achtung: Falls der Aussendrücker nicht im Leerlauf ist, bitte die Öffnungsrichtung wechseln – siehe Seite 9.
-
Seite 20: Weitere Funktionen - Mechanische Notöffnung
Weitere Funktionen – mechanische Notöffnung Unlock your imagination. Im Notfall kann der Türbeschlag manuell entriegelt werden. Die Batteriedeckelschraube (3) mit dem mitgelieferten Schraubenzieher (8) abschrauben. Die Batterieabdeckung (2) abnehmen. Danach durch vorsichtiges Drehen des Notschlüssels (9) die Verriegelung deaktivieren. Durch Betätigung vom Türdrücker wird die Türe wie gewohnt entriegelt. - Seite 21 Weitere Funktionen – Drücker Verriegelung Unlock your imagination. Es gibt spezielle Einsteckschlösser, auch Einstemmschlösser genannt, bei denen durch Anheben vom Türdrücker, siehe Abbildung, der Riegel versperrt wird. Durch Betätigung des Türdrückers wird der Riegel und die Falle zurückgezogen und die Türe entriegelt. Unser Türbeschlag unterstützt diese sichere und praktische Verriegelungsmethode.
- Seite 22 Weitere Funktionen – Reset-Taster Unlock your imagination. Wenn ein Türbeschlag bereits mit einem XLOCK Account verbunden war und nicht über die XLOCK App gelöscht wurde, muss der Reset-Taster auf der Rückseite vom Aussenbeschlag für ca. 3 Sekunden lang gedrückt werden.
