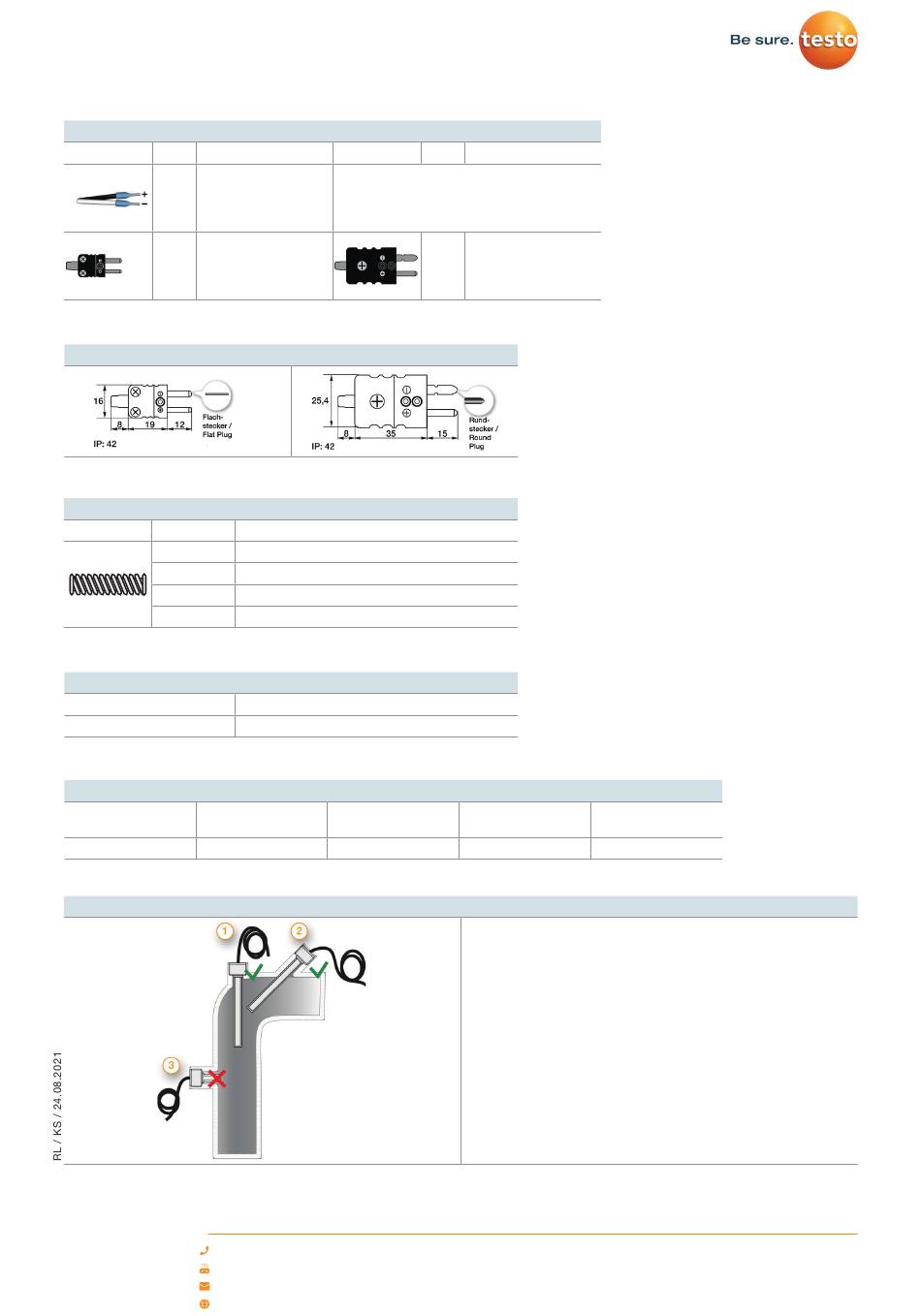

Bedienungsanleitung - Technische Daten und Montageanleitung
G - Stecker
Code
Merkmal
isolierte
G01
Aderendhülsen (50
mm)
Mini-TE-Stecker Typ
G11
J sw
Weitere Stecker auf Anfrage erhältlich
Technische Zeichnung - Stecker
H - Knickschutz
Länge (mm)
50
Code
H0
H1
auf Anfrage
1}
Lieferung und Montage
Montagehinweise
Lieferung und Verpackung
Ihr Bestell Code
Material
Artikelnr.
Anschlussleitung
803181 1111
E_____
Wichtige Montagehinweise
Testo Sensor GmbH
+49 7653 96597-0
Testo-Straße 1
+49 7653 96597-99
D-79853 Lenzkirch
info@testo-sensor.de
www.testo-sensor.de
Material
Federstahldraht 1.4310 | SUS 302
Merkmal
Ohne (Standard)
Metall-Knickschutzfeder
1}
per Prozessanschluss
Fühler, einzeln verpackt in PE Beutel
Länge
Anschlussleitung
F_____
Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX
IBAN: DE32 6807 0030 0184 3333 00
Sparkasse Hochschwarzwald | BIC: SOLADES1HSW
IBAN: DE80 6805 1004 0004 5119 03
Code
Merkmal
G31
TE-Stecker Typ J sw
Stecker
Knickschutz
G_____
H_____
Durch die Wärmeableitung an die Umgebung können Messfehler
entstehen. Um diese möglichst klein zu halten, empfehlen wir die
Schutzhülse Ihres Temperaturfühlers beim Einbau möglichst tief in
das zu messende Medium einzutauchen. Die optimale Einbautiefe
sollte 10-15 mal dem Ø der Schutzhülse bzw. bei Verwendung einer
Tauchhülse dem Ø der Tauchhülse entsprechen. Beim Einbau in
Rohrleitungen, deren Ø keine ausreichend tiefe Einbautiefe hat, sollten
Sie den Fühler entweder schräg oder in einem Rohrkrümmer einbauen.
Achten Sie darauf, dass sie ausreichend Platz haben, dass der Fühler
auch wieder ausgebaut werden kann. 1) Einbau mit ausreichender
Einbautiefe 2) Einbau schräg bei kleinem Rohr-Ø 3) So nicht:
Mindesteinbautiefe nicht erreicht
Bitte verlegen Sie das Kabel so, dass kein Wasser in den Fühler
eindringen kann und mit Reserveschlaufe (4). So können Sie den Fühler
ausfahren ohne den elektrischen Anschluss zu lösen.
