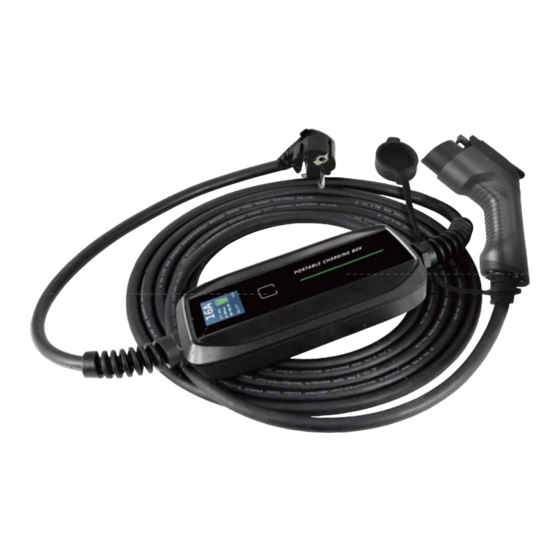

- Seite 1 SUMMIT BS-PCD030 Mobiles Ladegerät 230V mit Schukostecker (CEE 7/7) für Elektrofahrzeuge mit Ladesteckdose TYP2 (IEC 62196-2 EU)
- Seite 3 Ladeende CE Konformitätserklärung Technische Daten Danke, dass Sie sich für ein SUMMIT Qualitätsprodukt entschieden haben! Dieses Ladegerät für Elektrofahrzeuge wurde so konstruiert, dass Sie einfach und sicher jedes E-Fahrzeug mit Typ2-Ladebuchse überall dort aufladen können, wo eine ausreichend belastbare 230V Schuko-Steckdose zur Verfügung steht.
-
Seite 4: Sicherheitshinweise
!! Sicherheitshinweise !! Bitte unbedingt beachten! Lesen Sie die vorliegende Bedienungsanleitung sorgfältig durch, BEVOR Sie das Gerät benutzen. Bei Nichtbeachtung der Anweisungen besteht Gefahr für Leib und Leben! Auch können Fahrzeug, Ladestation oder Elektroinstallation beschädigt werden, was zu Feuergefahr führen kann. ! Prüfen Sie in regelmäßigen Abständen den Zustand von Stecker(n), Lade- und Anschlusskabel sowie den Fahrzeuganschluss auf Defekte. -
Seite 5: Benutzung Ihres Ladegerätes
Benutzung Ihres Ladegerätes 1. Verbinden Sie zuerst das Ladegerät mit dem Stromnetz. 2. Wählen Sie danach den gewünschten Ladestrom durch wiederholtes Drücken der Taste, bis der gewünschte Ladestrom angezeigt wird. 3. Verbinden Sie sodann das Fahrzeug mit dem Ladegerät. 4. Der Ladevorgang startet… Hinweise: - Halten Sie unbedingt die oben beschriebene Reihenfolge ein. -
Seite 6: Anzeigen Während Des Ladevorgangs
Anzeigen während des Ladevorgangs Balkenanzeige Keine Verbindung Verbunden Ladevorgang Ladeende Fehler Anzeige dunkel Dauerlicht Lauflicht Dauerlicht Rotes Blinken Displayanzeige Aktueller Ladestrom Netzspannung Lademenge Ladezeit Temperatur Gewählter Ladestrom Abschluss des Ladevorgangs 1. Trennen Sie zuerst das Ladegerät vom Fahrzeug. 2. Entfernen Sie erst danach den Netzstecker aus der Steckdose 3. - Seite 7 Technische Daten Ein- und Ausgang Eingangsspannung AC 230V +/- 10% Ausgangsspannung AC 230V Netzfrequenz 47 - 63Hz Max. Ladeleistung 3,68kW Max Ladestrom 6A…16A in 5 Stufen Ladeschnittstelle IEC 62196-2 Anschlüsse Zum Fahrzeug Ladekabel 5,7m, Stecker Typ 2 Zum Netz Schukostecker (CEE 7/7) ²...
