- Seite 1 Bedienungsanleitung Mobiles EV Ladegerät Summit WS018 Mobiles Ladegerät für Elektrofahrzeuge mit TYP2 Ladestecker. Für den Betrieb an Schutzkontaktsteckdosen nach CEE 7/7. Ladestromeinstellung dreistufig: 8A / 10A / 16A Dauerbelastbarkeit der Steckdose beachten!
-
Seite 2: Inhaltsverzeichnis
Inhalt: Thema Seite Inhalt Produktbeschreibung Betriebszustände Sofortiges Laden Vorsichtsmaßnahmen Technische Daten Fehlermeldungen... -
Seite 3: Produktbeschreibung

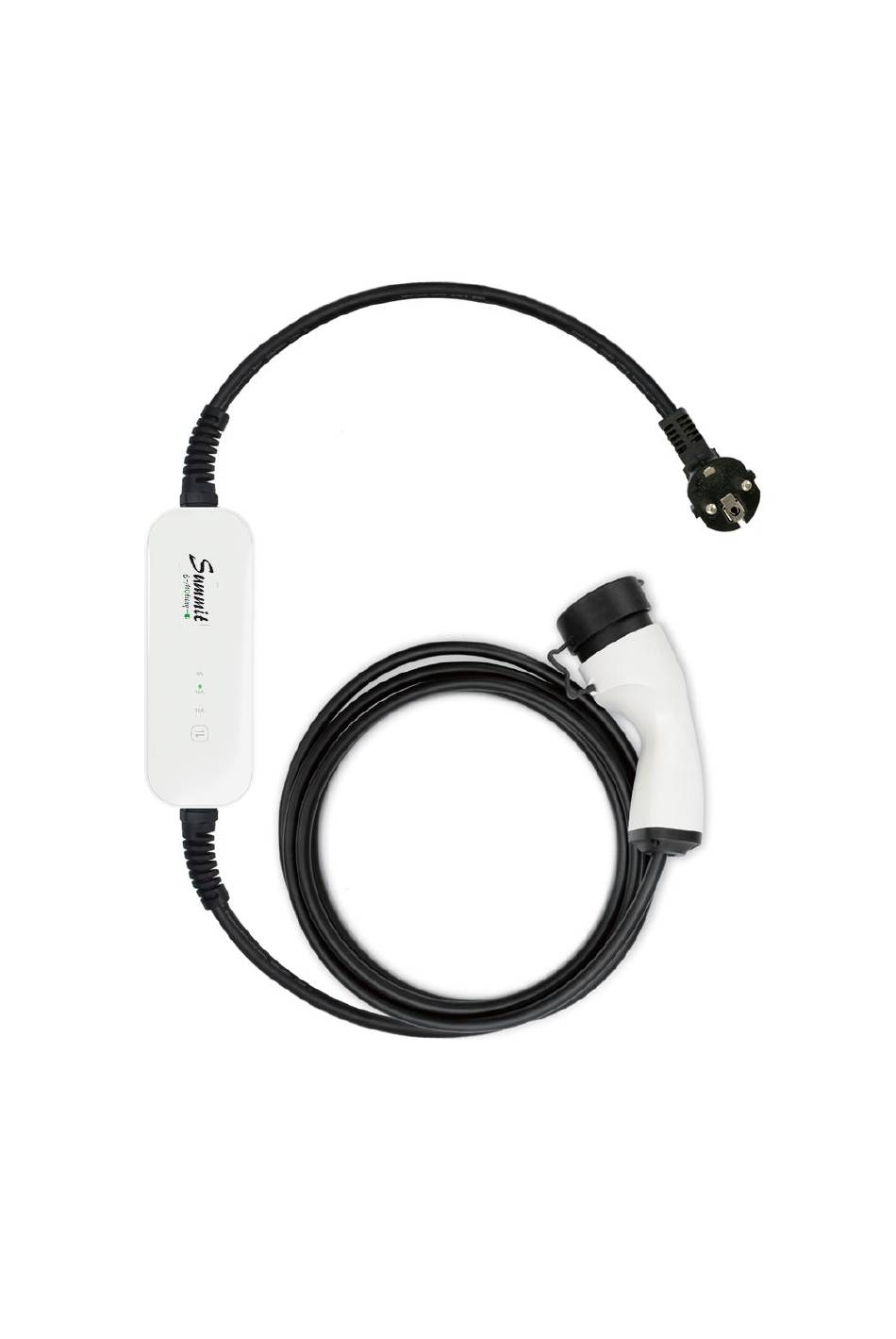

Produktbeschreibung Anzeige-LEDs Ladekabel Ladegerät Schukostecker Typ2 Ladestecker Taste zur Ladestromwahl Dieses mobile Ladegerät verbindet ein Fahrzeug mit Typ2 Lade- Anschluss mit einer herkömmlichen Haushaltssteckdose. Es beinhaltet alle notwendigen Funktionen wie: - Kommunikation mit dem Fahrzeug - Überlast- und Kurzschlussschutz - Über- und Unterspannungsüberwachung - Prüfung auf Fehlerströme im AC- und DC-Bereich. -
Seite 4: Betriebszustände
Betriebszustände der Kontroll-LEDs Status Fahrzeug Fahrzeug Fahrzeug Fahrzeug Fehler getrennt verbunden wird fertig aufgetreten geladen geladen (8A) LED- Anzeige (10A) (16A) Gewählter Ladestrom Signal Leuchtet Blinkt Blinkt Leuchtet Blinkt grün statisch langsam schnell statisch grün grün grün grün Der gewünschte Ladestrom wird VOR Verbinden des Fahrzeugs durch evtl. -
Seite 5: Sofortiges Laden
Sofortiges Laden des Fahrzeugs - Stecken Sie den Netzstecker in eine geeignete Schutzkontakt-Steckdose. Diese muss den einschlägigen Vorschriften entsprechen und geerdet sein. - Wählen Sie mittels der Taste den gewünschten Ladestrom aus. Hinweis: Dieser hängt auch von der Absicherung der Steckdose, sowie des Querschnitts und der Länge der Zuleitung zu dieser ab! - Entfernen Sie die Schutzkappe und verbinden Sie das Fahrzeug mit dem Typ2 Stecker. -
Seite 6: Technische Daten
Technische Daten Typenbezeichnung Summit WS018 Maße und Gewichte Gehäusematerial ABS & PC Abmessungen Ladegerät 196mm x 72mm x 51mm Länge Ladekabel 4,70m Gesamtgewicht incl. Kabel & Stecker 1,650kg Anzeigen und Bedienelemente Status-LEDs Taster Einsatzbedingungen Verwendung Im Innen- und Außenbereich Schutzklasse... -
Seite 7: Fehlermeldungen
Fehlermeldungen Ein eventueller aufgetretener Fehler wird durch einen Blinkcode aller drei grünen LEDs angezeigt. Die Anzahl der Blinkimpulse, gefolgt von einer längeren Pause, entspricht dem Fehlercode aus nachfolgender Tabelle. Fehlercode Bedeutung Anzahl der Impulse Kommunikationsfehler Unterspannung am Netzanschluss Überspannung am Netzanschluss Keine Erdung am Netzanschuss Strom zu hoch Kurzschluss...
