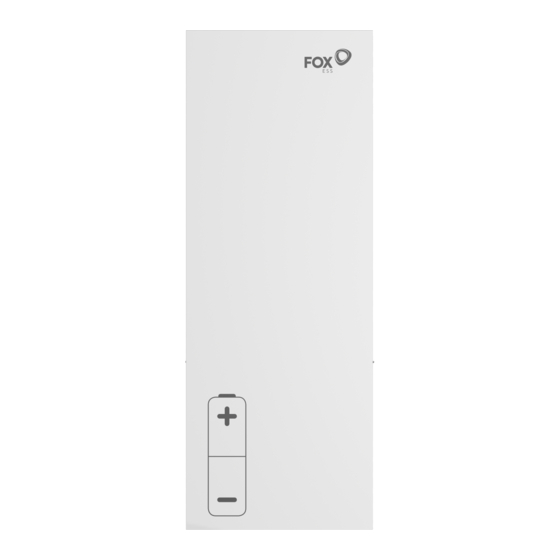

FoxESS AIO-H3 Schnellinstallationsanleitung
5-10kw all-in-one dreiphasige-speichersystem
Quicklinks
Schnellinstallationsanleitung
Verpackungsliste
A
F
K
P
Objekt
Menge
A
1
B
2
C
6
D
6
E
2
F
3
G
1
H
1
I
1
B
G
L
Q
Beschreibung
Batteriespeichersystem
Halterungen
PV-Anschlüsse (Nur für Hybrid)
(3*positiv, 3*negativ)
PV-Pin-Kontakte (Nur für
Hybrid) (3*positiv, 3*negativ)
AC-Anschlüsse
Erweiterungsrohre &
Expansionsschrauben
Erdungsanschluss
Kommunikationsanschluss
Produkthandbuch
5-10kW All-In-One Dreiphasige-Speichersystem
C
Handbuch
H
M
R
Objekt
Menge
J
1
K
1
L
1
M
1
N
1
O
2
P
4
Q
3
R
1
D
E
Schnellinstalla-
tionsanleitung
I
J
N
O
Beschreibung
Schnellinstallationsanleitung
Versetzter Ringschlüssel
Bindungsband
WLAN/LAN/GPRS (Optional)
Messgerät (Optional)
Sechskantschrauben
Expansionsschrauben
(Für Erdungsinstallation)
Batterie Stromkabel
(1*320mm, 1*620mm,
1*900mm)
Kommunikationskabel
1
Verwandte Anleitungen für FoxESS AIO-H3
Inhaltszusammenfassung für FoxESS AIO-H3
- Seite 1 Schnellinstallationsanleitung 5-10kW All-In-One Dreiphasige-Speichersystem Verpackungsliste Schnellinstalla- Handbuch tionsanleitung Objekt Menge Beschreibung Objekt Menge Beschreibung Batteriespeichersystem Schnellinstallationsanleitung Halterungen Versetzter Ringschlüssel PV-Anschlüsse (Nur für Hybrid) Bindungsband (3*positiv, 3*negativ) PV-Pin-Kontakte (Nur für WLAN/LAN/GPRS (Optional) Hybrid) (3*positiv, 3*negativ) AC-Anschlüsse Messgerät (Optional) Erweiterungsrohre & Sechskantschrauben Expansionsschrauben Expansionsschrauben Erdungsanschluss...
-
Seite 2: Installationsschritte
Installations-Schritte Bitte stellen Sie sicher, dass das Speichersystem mit dem richtigen Abstand installiert wird, wie unten gezeigt. Position Mindestabstand Links 40cm 60cm Rechts 30cm Oben A. Installation des Speichersystems 1. Wandmontage Wählen Sie für die Montage eine saubere und stabile Wandfläche. Verwenden Sie Sechskantschrauben, um die Halterungen auf der Rückseite des All-In-One zu befestigen. - Seite 3 Bohren Sie die Löcher an den Markierungen mit einem Bohrer mit einem Durchmesser von 6 mm. Setzen Sie die Dehnschrauben in die Löcher ein. Richten Sie den All-In-One mit den Dehnschrauben aus und ziehen Sie die Schrauben fest an. 2. Bodeninstallation Wählen Sie einen ebenen und stabilen Untergrund für die Installation und stellen Sie den All-In-One auf diesen Untergrund.
- Seite 4 Boden Setzen Sie die Dehnschraube in den Boden ein. Setzen Sie den All-In-One wieder auf den Boden, richten Sie den All-In-One mit den vier Dehnschrauben aus und ziehen Sie die Schrauben fest an. Hinweis: Um die Installation zu erleichtern, können Sie anstelle des All-In-One die Bohrung mit der Installationshilfe anzeichnen (die Größe entspricht der des All-In-One).
- Seite 5 B. Einbau der Batterie Entfernen Sie die Halterung auf beiden Seiten des Akkus. Auf der linken und rechten Seite befinden sich acht Schrauben (4*links, 4*rechts). Schieben Sie den Akku wie in der Abbildung unten gezeigt in den All-In-One.
- Seite 6 Serielle Schnittstellenanschlüsse Die Kommunikationsschnittstellen zwischen Wechselrichter und Messgerät/485/DRM/Ethernet/BMS/Parallel 1/Parallel 2 sind wie folgt mit Rj45-Steckern ausgestattet, die in den entsprechenden Port im Wechselrichter eingesteckt werden sollten. Port Messgerät Messgerät Messgerät 485A 485B +12V / 485 485B 485A DRM1 DRM2 DRM3 DRM4 +3,3V DRM0...
- Seite 7 GND_ Parallel Parallel Parallel 2 E_STOP _CANH _CANL BMS_ BMS_ BMS_ BMS_ 485B CANL CANH 485A Hinweis: Kompatibler Messgerätstyp: DTSU666 (CHINT).
- Seite 8 Verdrahtungsschritte PV-Verkabelung (Nur für Hybrid-Version) · Wählen Sie 12 AWG-Kabel für den Anschluss des PV-Moduls. · Schneiden Sie 6 mm der Isolierung vom Drahtende ab. Auslöselänge · Trennen Sie den DC-Stecker (PV) wie unten dargestellt. Stecker Stiftkontakt Kabelmutter · Führen Sie das abisolierte Kabel in den Stiftkontakt ein und achten Sie darauf, dass alle Leiterlitzen im Stiftkontakt erfasst werden.
- Seite 9 · Entriegeln Sie den DC-Stecker: - Verwenden Sie das angegebene Schraubenschlüssel-Werkzeug. - Wenn Sie den DC+ Stecker trennen, drücken Sie das Werkzeug von oben nach unten. - Wenn Sie den DC- Stecker trennen, drücken Sie das Werkzeug von unten nach unten. - Trennen Sie die Stecker mit der Hand.
- Seite 10 B. Anschluss des Batterie- Erdungskabel Hinweis: Vier Massekabel finden Sie im Akkupack. Netzverkabelung Kabelabmessungen Modell (kW) 10,0 Kabel 4,0mm² 4,0mm² 4,0mm² 4,0mm² (Netzgekoppelt) Kabel (NSV) 4,0mm² 4,0mm² 4,0mm² 4,0mm² Micro-Unterbrecher...
- Seite 11 - Kürzen Sie alle Drähte auf 52,5 mm und den PE-Leiter auf 55 mm. - Verwenden Sie die Crimpzange, um 12mm der Isolierung von allen Drahtenden wie unten dargestellt abzuschneiden. Äußerer Mantel L: Brauner/roter Draht N: Blau/Schwarzer Draht PE: Gelber und grüner Draht Hinweis: Bitte beachten Sie den lokalen Kabeltyp und die Farbe für die tatsächliche Installation.
- Seite 12 • Setzen Sie den Dichtungskörper und die Fadenfalle in den Hauptkörper ein, schrauben Sie die Kontermutter in den Hauptkörper, und das Drehmoment beträgt (2,5 + / - 0,5N-m). • Stecken Sie das männliche Ende in das weibliche Ende. Für die Drehrichtung der Verriegelung beachten Sie bitte die LOCK-Markierung auf der Baugruppe.
- Seite 13 • Schieben Sie die Gewindehülse in die Buchse, ziehen Sie die Kappe an der Anschlussklemme fest. Es muss klicken • Schieben Sie die Gewindehülse auf die Anschlussklemme, bis beide fest auf dem Speichersystem verriegelt sind. • Entfernen Sie den Netzstecker: Drücken Sie Bajonett einem kleinen...
-
Seite 14: Batteriespeichersystem In Betrieb Nehmen
Batteriespeichersystem in Betrieb nehmen Bitte beachten Sie die folgenden Schritte zur Inbetriebnahme des Speichersystems. 1. Stellen Sie sicher, dass das Speichersystem gut befestigt ist. 2. Stellen Sie sicher, dass der Messgerät richtig angeschlossen ist. 3. Stellen Sie sicher, dass der Stromwandler/Messgerät richtig angeschlossen ist.
