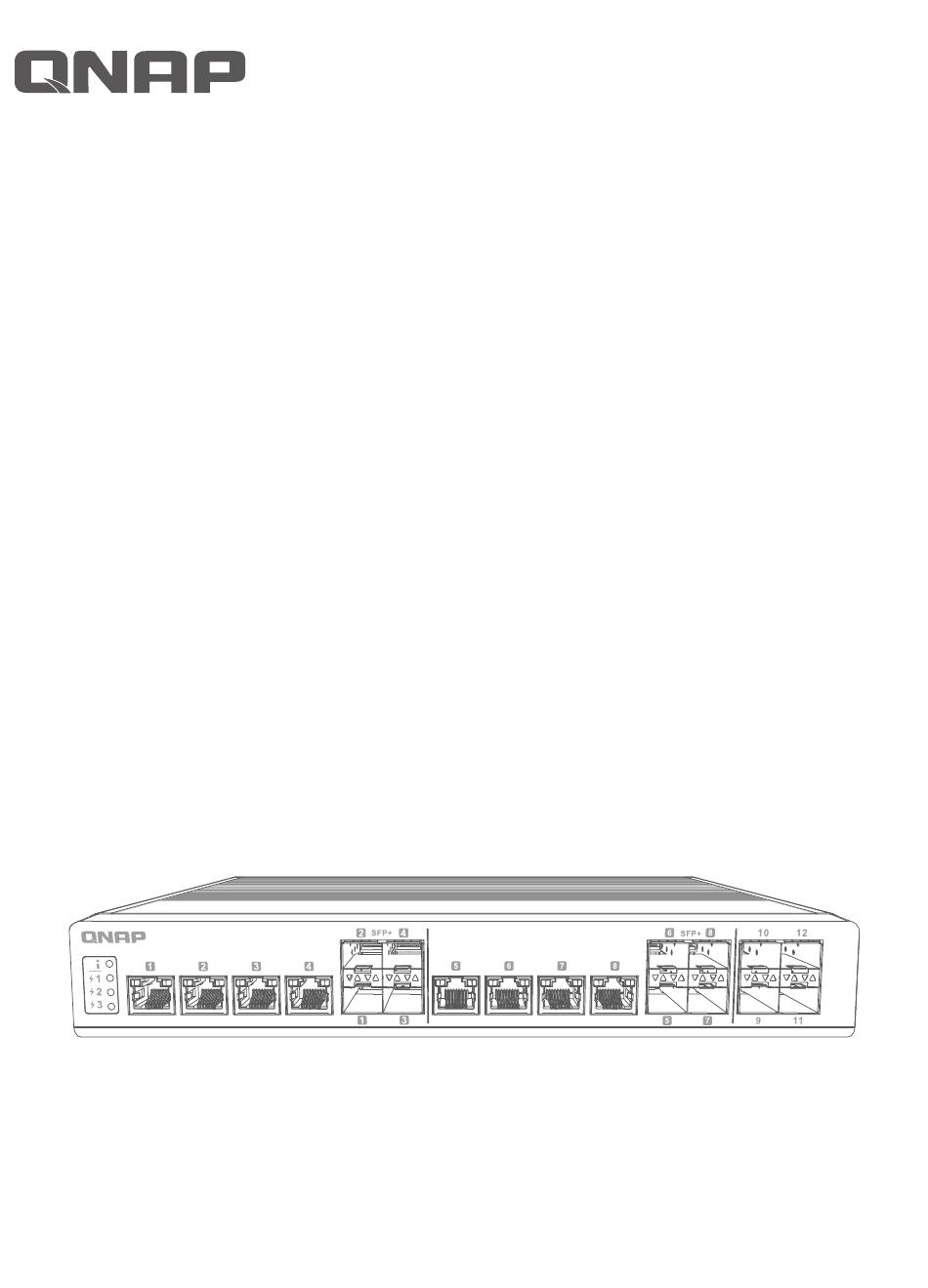

QSW-IM1200-8C
Quick Installation Guide
快速安裝手冊 빠른 설치 설명서
クイックインストールガイド
คู ่ ม ื อ การติ ด ตั ้ ง แบบเร็ ว
Instrukcja szybkiej instalacji
Kurzinstallationsanleitung
Guida di installazione rapida Pika-asennusopas
Краткое руководство по установке
Snabbinstallationsguide
Hurtiginstallasjonsveiledning
Hurtig installationsvejledning
Pika-asennusopas Installatiegids
Snelle Installatiegids
Guía de Instalación Rápida
Hızlı Kurulum Kılavuzu
Gyors telepítési útmutató
Průvodce rychlou instalací
快速安装指南
Guia de Instalação Rápida
www.qnap.com
Werbung
Verwandte Anleitungen für QNAP QSW-IM1200-8C
Inhaltszusammenfassung für QNAP QSW-IM1200-8C
- Seite 1 QSW-IM1200-8C Quick Installation Guide Guía de Instalación Rápida 快速安裝手冊 빠른 설치 설명서 Hızlı Kurulum Kılavuzu クイックインストールガイド คู ่ ม ื อ การติ ด ตั ้ ง แบบเร็ ว Gyors telepítési útmutató Průvodce rychlou instalací Instrukcja szybkiej instalacji Kurzinstallationsanleitung 快速安装指南 Guida di installazione rapida Pika-asennusopas Краткое...
- Seite 2 QSW-IM1200-8C Quick Installation Guide 快速安裝手冊 빠른 설치 설명서 Guía de Instalación Rápida クイックインストールガイド Hızlı Kurulum Kılavuzu ค ู ่ ม ื อ การต ิ ด ต ั ้ ง แบบเร ็ ว Gyors telepítési útmutató Instrukcja szybkiej instalacji Průvodce rychlou instalací...
-
Seite 3: Hardware Overview
Back DC Input MGMT Console Reset 10GbE SFP+/RJ45 Combo ports Maintenance port* 10GbE SFP+ ports Console port Power input Reset button * Remark: Maintenance port can only be used by QNAP engineers in emergencies, it is not for users disposal. - Seite 4 LEDs System status LED Power 2 LED Power 1 LED Power 3 LED...
-
Seite 5: Hardware Installation
Hardware Installation * QSW-IM1200-8C is for industrial design, please be aware the type of connector. - Seite 6 Note: After configuration, ensure that you change your computer's IP address back to the original setting. Web User Interface Login Default username: admin Default password: same as MAC Address When logging in for the first time, you will be prompted to set a new password. QNAP strongly recommends setting a new password for security purposes.
-
Seite 7: Led Behavior
LED Behavior Status Description Flashing green Device is booting. System Status Steady green Device is booted. Device is powered off. Green Power status is fine. Power status (power 1, power 2, Fatal error on the power. power 3) Power is off. Link is operating at 10 Gbps, flashing: Green (Left) link up, off: no link. - Seite 8 Hinweis: Stellen Sie nach der Konfiguration sicher, dass Sie die IP-Adresse Ihres Computers wieder auf die ursprüngliche Einstellung zurücksetzen. Anmeldung an der Web-Benutzerschnittstelle Standardbenutzername: admin Standardkennwort: mit MAC-Adresse identisch Wenn Sie sich zum ersten Mal anmelden, werden Sie aufgefordert, ein neues Kennwort festzulegen. QNAP empfiehlt dringend, aus Sicherheitsgründen ein neues Passwort festzulegen.
-
Seite 9: Led Verhalten
LED Verhalten Status Beschreibung Grün blinkend Gerät startet. Systemstatus Grün leuchtend Gerät ist gestartet. Gerät ist ausgeschaltet. Grün Betriebsstatus ist in Ordnung. Betriebsstatus (Betrieb 1, Betrieb 2, Kritischer Stromversorgungsfehler. Betrieb 3) Gerät ist aus. Link arbeitet mit 10 Gbps, blinkend: Link Grün (Links) aufgebaut, aus: kein Link. - Seite 10 Mot de passe par défaut : identique à l'adresse MAC Lors de votre première connexion, vous serez invité à définir un nouveau mot de passe. QNAP recommande fortement de définir un nouveau mot de passe à des fins de sécurité.
- Seite 11 Comportement de la LED Statut Description Clignote en vert L’appareil démarre. État du système Vert continu L’appareil est démarré. Désactivé L’appareil est hors tension. Verte L’état d’alimentation est bon. État d’alimentation (alimentation 1, Rouge Erreur fatale sur l’alimentation. alimentation 2, alimentation 3) Désactivé...
- Seite 12 Nota: Al termine della configurazione, assicurarsi di riportare l'indirizzo IP del computer all'impostazione originale. Accesso interfaccia utente web Nome utente predefinito: admin Password predefinita: l'indirizzo MAC Quando si accede per la prima volta, sarà chiesto di impostare una nuova password. QNAP consiglia vivamente di impostare una nuova password per garantire la sicurezza.
- Seite 13 Comportamento del LED Stato Descrizione Verde lampeggiante Dispositivo in corso di avvio. Stato del sistema Verde fisso Dispositivo avviato. Disattivo Dispositivo spento. Verde Stato alimentazione ottimale. Stato alimentazione (alimentazione 1, Rosso Errore fatale dell’alimentazione. alimentazione 2, alimentazione 3) Disattivo Spegnimento. Collegamento operativo a 10 Gbps, Verde (Sinistra) lampeggiante: collegamento attivo,...
- Seite 14 Inicio de sesión en la interfaz de usuario web Nombre de usuario predeterminado: admin. Contraseña predeterminada: igual que la dirección MAC Al iniciar sesión por primera vez, se le pedirá que establezca una nueva contraseña. QNAP recomienda encarecidamente establecer una nueva contraseña por motivos de seguridad.
-
Seite 15: Indicador Led
Comportamiento del LED Indicador LED Estado Descripción Parpadeando en verde El dispositivo se está iniciando. Estado del sistema Fijo en verde El dispositivo se ha iniciado. Apagado El dispositivo está apagado. Verde El estado de alimentación es correcto. estados de alimentación (alimentación 1, Rojo Error fatal en la alimentación. - Seite 16 存取網頁使用者介面 QSW-IM1200 系列預設支援 DHCP 用戶端。連線至網路時，交換器將自動保留來自 DHCP 伺服器的 IP 位址。您可 以接著使用 Qfinder 找到交換器並存取網頁使用者介面。 若您的網路未連線至 DHCP 伺服器，您可以將電腦的 IP 位址變更為 169.254.100.102 來存取網頁使用者介面。 QSW-IM1200 的預設 IP 位址為 169.254.100.101 注意事項：請務必於設定後，將電腦的 IP 位址改回原本的設定。 網頁使用者介面登入 預設使用者名稱：admin 預設密碼：與 MAC 位址相同 您將於初次登入時，看到設定新密碼的提示。為了安全性，QNAP 強烈建議設定新的使用者名稱和密碼。...
- Seite 17 LED 燈號 狀態 描述 綠燈閃爍 裝置正在開機。 系統狀態 綠燈恆亮 裝置已開機。 關閉 裝置已關機。 綠燈 電源狀態良好。 電源狀態 （電源 1、電源 2、 紅燈 電源發生嚴重錯誤。 電源 3） 關閉 電源已關閉。 連線速度為 10 Gbps；閃爍：已連線； 綠燈 ( 左 ) 熄滅：無連線。 10GbE 複合 RJ45 連線速度為 5G/2.5G/1G/100 Mbps； 琥珀色燈 ( 右 ) 閃爍：已連線；熄滅：無連線。...
- Seite 18 访问 Web 用户界面 QSW-IM1200 系列默认支持 DHCP 客户端。连接到网络时，交换机将自动从 DHCP 服务器获取 IP 地址。之后可以 使用 Qfinder 查找交换机并访问 Web 用户界面。 如果网络未连接到 DHCP 服务器，可以通过将计算机 IP 地址更改为 169.254.100.102 来访问 Web 用户界面。 QSW-IM1200 的默认 IP 地址为 169.254.100.101 注意：配置完成后，确保将计算机的 IP 地址更改回原始设置。 Web 用户界面登录 默认用户名：admin 默认密码：与 MAC 地址相同 首次登录时，系统将提示设置新密码。出于安全考虑，QNAP 强烈建议设置新密码。...
- Seite 19 LED 行为 状态 描述 闪烁绿色 设备正在启动。 系统状态 常亮绿色 设备已启动。 熄灭 设备已关闭。 绿色 电源状态正常。 电源状态 （电源 1、电源 2、 红色 电源出现致命错误。 电源 3） 熄灭 电源已关闭。 链路以 10 Gbps 的速度运行，闪烁：链 绿色（左） 路正常；熄灭：无链路。 10GbE combo RJ45 链路以 5G/2.5G/1G/100 Mbps 的速度 琥珀色（右） 运行，闪烁：链路正常；熄灭：无链路。 链路以 10 Gbps 的速度运行，闪烁：链 绿色（左）...
- Seite 20 お 使 い の ネ ッ ト ワ ー ク が DHCP サ ー バ ー に 接 続 し て な い 場 合 は、 コ ン ピ ュ ー タ ー の IP ア ド レ ス を 169.254.100.102 に変更することで Web ユーザーインターフェイスにアクセスできます。 QSW-IM1200 のデフォルトの IP アドレスは、169.254.100.101 です。 注意：設定後は、元の設置得にコンピューターの IP アドレスを戻すようにしてください。 Web ユーザーインターフェイスログイン デフォルトのユーザー名：admin デフォルトパスワード：MAC アドレスと同じ 初めてログインする際は、新しいパスワードを設定するダイアログが表示されます。QNAP では、セキュリティ 上の理由からも新しいパスワードの設定を推奨しています。...
- Seite 21 LED の動作 ステータス 説明 緑の点滅 デバイスが起動しています。 システムステータス 一定の緑 デバイスが起動しました。 オフ デバイスがオフの状態です。 緑 電源ステータスは正常です。 電源のステータス （電源 1、電源 2、 赤 電源上で致命的なエラーが発生しました。 電源 3） オフ 電源オフ。 リンクは 10Gbps で動作しています。点滅： 緑色（左） リンク起動、オフ：リンクなし。 10GbE コンボ RJ45 リンクは 5G/2.5G/1G/100Mbps で動作してい 琥珀色（右） ます。点滅：リンク起動、オフ：リンクなし。 リンクは 10Gbps で動作しています。点滅： 緑色（左） リンク起動、オフ：リンクなし。...
- Seite 22 เมื ่ อ เข้ า สู ่ ร ะบบเป็ น ครั ้ ง แรก คุ ณ จะได้ ร ั บ แจ้ ง ให้ ต ั ้ ง รหั ส ผ่ า นใหม่ QNAP ขอแนะนำ า อย่ า งยิ ่ ง ให้...
- Seite 23 พฤติ ก รรม LED สถานะ คำ า อธิ บ าย สี เ ขี ย วกะพริ บ อุ ป กรณ์ ก ำ า ลั ง บู ต สถานะของระบบ สี เ ขี ย วค้ า ง อุ ป กรณ์ ถ ู ก บู ต แล้ ว ปิ...
- Seite 24 Logowanie do interfejsu użytkownika sieci Domyślna nazwa użytkownika: admin Domyślne hasło: takie samo jak adres MAC Po zalogowaniu się po raz pierwszy zostanie wyświetlone zalecenie ustawienia nowego hasła. Ze względów bezpieczeństwa firma QNAP zdecydowanie zaleca ustawienie nowego hasła.
- Seite 25 Zachowanie diod LED Stan Opis Miga na zielono Trwa uruchamianie urządzenia. Status systemu Świeci ciągle na zielono Urządzenie jest uruchomione. Urządzenie jest wyłączone. Wył Stan zasilania jest poprawny. Zielony Stan zasilania (zasilanie 1, zasilanie 2, Błąd krytyczny zasilania. Czerwony zasilanie 3) Zasilanie jest wyłączone.
- Seite 26 Specifications Model QSW-IM1200-8C Dimensions (H x W x D) 43.5 x 285 x 238 mm Net weight 4.58 kg Input voltage range DC in 9-54V Switching bandwidth 240 Gbps SFP+ ports Combo ports (SFP+/RJ45) Natural convection operating temperature 0°C-65°C (32°F –149°F)
- Seite 27 Download Center www.qnap.com/download Visit Download Center for our full guides and utilities. Unsere vollständigen Handbücher und Dienstprogramme finden Sie im Download Center. Visitez le Centre de téléchargement pour accéder à nos guides et utilitaires complets. Per le guide e le utilità complete, visitare il Centro download.
- Seite 28 Modifications: Any modifications made to this device that are not approved by QNAP Systems, Inc. may void the authority granted to the user by the FCC to operate this equipment.
- Seite 29 Office in EU; Office in UK; QNAP GmbH, QNAP Ltd, Linsellesstrasse 109 2 Drakes Meadow, Swindon SN3 3LL 47877 Willich, Germany United Kingdom...
- Seite 32 Printed in Taiwan P/N: 51000-024986-HF...
