Inhaltszusammenfassung für QNAP QSW-M5216-1T
- Seite 1 QSW-M5216-1T Benutzerhandbuch Dokumentversion: 1 20/01/2022...
-
Seite 2: Inhaltsverzeichnis
QSW-M5216-1T Benutzerhandbuch Inhaltsverzeichnis 1. Vorwort Über diese Anleitung..............................3 Zielgruppe...................................3 In diesem Dokument verwendete Symbole......................3 2. Produktübersicht Über den QSW-M5216-1T............................4 Technische Daten – Hardware..........................4 Lieferumfang................................5 Komponenten................................5 Vorderseite................................5 Rückseite................................6 LEDs an der Vorderseite............................6 3. Installation und Zugriff Installationsanforderungen............................8... - Seite 3 Netzwerkeinstellungen überwachen........................24 7. Systemverwaltung Systemeinstellungen............................... 26 Ändern des Switch Namens..........................26 Konfigurieren der Switch IP-Informationen....................26 Aktualisierung des Switch Passworts....................... 27 Zeiteinstellungen konfigurieren........................27 Systemeinstellungen sichern..........................28 Systemeinstellungen wiederherstellen......................28 Zurücksetzen des Switch Passworts......................... 28 Zurücksetzen des Switches auf Werkseinstellungen..................29 Sichere Verbindung (HTTPS) aktivieren......................29 Den Switch neu starten............................
-
Seite 4: Vorwort
QSW-M5216-1T Benutzerhandbuch 1. Vorwort Über diese Anleitung Diese Anleitung enthält Informationen zum QNAP QSW-M5216-1T Netzwerk Switch und Schritt-für-Schritt Anweisungen zum Installieren der Hardware. Es enthält zudem Anweisungen zur grundlegenden Bedienung und Support Informationen. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen. -
Seite 5: Produktübersicht

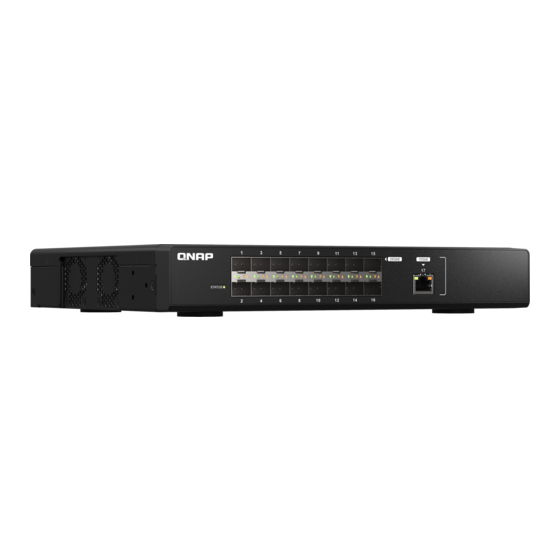

Dieses Kapitel enthält grundlegende Informationen über das QNAP Gerät. Über den QSW-M5216-1T Der QSW-M5216-1T ist ein webverwalteter Layer-2 Switch mit sechzehn 25 GbE SFP28 Ports und einem 10GBASE-T Port für High-Speed Datenübertragung. Der kompakte Formfaktor ermöglicht eine einfache Standortverteilung und die Verwaltung des Switch Betriebs über das QNAP Switch System (QSS). -
Seite 6: Lieferumfang
QSW-M5216-1T Benutzerhandbuch Lieferumfang Artikel Anzahl QSW-M5216-1T Netzkabel Schrauben für Rackmount Halterungen Rackmount Halterungen Gummifüße Kurzinstallationsanleitung Komponenten Vorderseite Komponente Komponente Switch Status LED 10GBASE-T Port (RJ45) 25 Gigabit SFP28 Ports Produktübersicht... -
Seite 7: Rückseite
QSW-M5216-1T Benutzerhandbuch Rückseite Komponente Komponente Anschluss für Netzkabel Reset-Taste Verwaltungsanschluss Kensington-Sicherheitsschloss Konsolenport LEDs an der Vorderseite Komponente Komponente Switch Status LED 10GBASE-T Link (links) LED 25 Gigabit SFP28 Link (links) LED 10GBASE-T Link (rechts) LED Produktübersicht... - Seite 8 QSW-M5216-1T Benutzerhandbuch Komponente Komponente 25 Gigabit SFP28 Link (rechts) LED Produktübersicht...
-
Seite 9: Installation Und Zugriff
5. Melden Sie sich bei QSS an. Den Switch mit einem Computer oder Netzwerk verbinden Sie können den QSW-M5216-1T mit einem Computer oder lokalen Netzwerk verbinden. Weitere Informationen finden Sie in den folgenden Themen: • Den Switch mit einem Computer verbinden •... -
Seite 10: Den Switch Mit Einem Computer Verbinden
QSW-M5216-1T Benutzerhandbuch Den Switch mit einem Computer verbinden Wenn Sie den Switch mit einem QNAP NAS verbinden, können Sie die Speicherkapazität erweitern und Daten auf einem anderen NAS über Netzwerkkabelverbindungen zu einem PoE oder Host Port am Switch sichern. Sie müssen den Switch allerdings mit einem Computer verbinden, um die Einstellungen zu konfigurieren. -
Seite 11: Switch Zugriff
Sie können über einen beliebigen Computer im Netzwerk auf den Switch zugreifen, wenn Sie seine IP-Adresse und die Anmeldedaten eines gültigen Benutzerkontos kennen. QNAP Switches unterstützen standardmäßig die DHCP Client Konfiguration für die IP-Zuweisung. Wenn der Switch mit einem Netzwerk verbunden ist, erhält er automatisch eine IP-Adresse von einem DHCP Server. -
Seite 12: Mit Qfinder Pro Auf Den Switch Zugreifen
Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/en/utilities. 2. Öffnen Sie Qfinder Pro. Qfinder Pro sucht automatisch nach allen QNAP Geräten im Netzwerk. 3. Suchen Sie den Switch in der Liste, und klicken Sie anschließend auf den Namen oder die IP-Adresse. - Seite 13 QSW-M5216-1T Benutzerhandbuch Standardbenutzername Standardpasswort Die MAC-Adresse des Switch ohne Interpunktion und ohne Großbuchstaben. admin Tipp Wenn die MAC-Adresse beispielsweise 00:0a:0b:0c:00:01 lautet, ist das Standardpasswort 000A0B0C0001. Sie können die MAC-Adresse mit Qfinder Pro finden. Sie ist auch auf einem Aufkleber auf dem Gerät als "MAC"...
-
Seite 14: Grundlegende Bedienung
QSW-M5216-1T Benutzerhandbuch 4. Grundlegende Bedienung Dieses Kapitel enthält Informationen zur grundlegenden Bedienung des Switch. LEDs Wenn der Switch eingeschaltet ist, zeigen die LEDs den Systemstatus und weitere Informationen an. Die folgenden LED-Informationen gelten nur, wenn der Switch mit dem Netzwerk verbunden ist. -
Seite 15: Reset-Taste
QSW-M5216-1T Benutzerhandbuch Reset-Taste Vorgang Benutzeraktion Ergebnis Grundlegende Taste 5 Sekunden lang gedrückt halten. Folgende Einstellungen werden auf die Systemrücksetzung Standardwerte zurückgesetzt: • Systemadministratorpasswort: Das Standardkennwort ist die erste MAC-Adresse in Großbuchstaben ohne Sonderzeichen. Wenn die erste MAC-Adresse beispielsweise 00-08-9B-F6-15-75 ist, lautet das Administratorpasswort 00089BF61575. -
Seite 16: Qss
QSW-M5216-1T Benutzerhandbuch 5. QSS Über QSS QSS ist ein zentrales Verwaltungstool für Ihre managed QNAP Switch Geräte. Teile der Benutzeroberfläche Die QSS Benutzeroberfläche besteht aus drei Hauptbereichen. Bezeichnung Bereich Beschreibung Menü Das Menü unterteilt sich in zwei Abschnitte: Konfiguration und System... -
Seite 17: Erste Schritte
QSW-M5216-1T Benutzerhandbuch Bezeichnung Bereich Beschreibung Symbolleiste Die Symbolleiste zeigt die folgenden Informationen an: • Da unter Systemeinstellungen > Zeit konfigurierte Datum und Uhrzeit. • [USER_NAME]: Für den Zugriff auf die Abmelden Schaltfläche klicken. • : Zur Anzeige der folgenden Informationen klicken: •... -
Seite 18: Netzwerkmanagement
QSW-M5216-1T Benutzerhandbuch 6. Netzwerkmanagement Dieser Abschnitt beschreibt, wie Sie die QSS Netzwerkeinstellungen verwenden, um den Switch zu konfigurieren. Die grundlegende Netzwerkkonfiguration des Switches umfasst die Verwaltung der Ports, die VLAN-Konfiguration, die Konfiguration verschiedener Protokolle und die Verwaltung des Datenverkehrs über Quality of Service (QoS) und Access Control Lists (ACLs). -
Seite 19: Konfigurieren Einer Link Aggregation Group
QSW-M5216-1T Benutzerhandbuch Das Fenster VLAN hinzufügen wird geöffnet. 4. Geben Sie eine VLAN-ID an. 5. Wählen Sie die Ports aus, die in das VLAN aufgenommen werden sollen. Nur getaggte Ports können mehreren VLANs angehören. 6. Klicken Sie auf Speichern. QSS fügt das VLAN hinzu. -
Seite 20: Konfiguration Des Rstp-Status
QSW-M5216-1T Benutzerhandbuch • Die Standard Bridge-Priorität für den Switch ist 32768. Konfiguration des RSTP-Status 1. Melden Sie sich bei QSS an. 2. Wechseln Sie zu Konfiguration > RSTP. 3. Ändern Sie den RSTP-Kontrollstatus. Einstellung umschalten Beschreibung Aktiviert die RSTP-Funktion Deaktiviert die RSTP-Funktion 4. -
Seite 21: Eine Statische Mac-Adresse Hinzufügen
QSW-M5216-1T Benutzerhandbuch Einstellung umschalten Beschreibung Aktiviert die LLDP-Funktion Deaktiviert die LLDP-Funktion 4. Klicken Sie auf Speichern. QSS speichert die Einstellung. Eine statische MAC-Adresse hinzufügen Die MAC-Adresstabelle verfolgt MAC-Adressen und leitet den zugehörigen Unicast-Verkehr über bestimmte Ports weiter. 1. Melden Sie sich bei QSS an. -
Seite 22: Einträge Der Zugriffssteuerungsliste (Acl) Verwalten
QSW-M5216-1T Benutzerhandbuch Einstellung Beschreibung Multicast-Flood-Blockierung Blockiert Multicast-Flooding von unbekannten Quellen Router-Port Gibt an, welche Ports als Router-Port für das VLAN verwendet werden sollen Nach dem Empfangen eines IGMP-Pakets leitet QSS den Datenverkehr über die ausgewählten Router-Ports weiter. Fast Leave Gibt die Ports an, die die IGMP v2 Fast Leave-Funktion unterstützen Nach dem Empfangen einer IGMP Leave-Meldung stoppt QSS die Weiterleitung des Multicast-Verkehrs an die ausgewählten Fast Leave-... -
Seite 23: Hinzufügen Einer Auf Mac-Adressen Basierenden Acl Regel
QSW-M5216-1T Benutzerhandbuch 5. Klicken Sie auf Speichern. QSS fügt die auf der IP-Adresse basierende ACL Regel hinzu. Hinzufügen einer auf MAC-Adressen basierenden ACL Regel 1. Melden Sie sich bei QSS an. 2. Wechseln Sie zu Konfiguration > ACL > Nach MAC-Adresse. -
Seite 24: Konfigurieren Der Cos Priorität Für Qos
QSW-M5216-1T Benutzerhandbuch QSS aktualisiert die QoS Einstellungen. Konfigurieren der CoS Priorität für QoS CoS (Class of Service) ist ein 3-Bit Feld in einem Frame Ethernet Header. Der CoS Wert bestimmt, an welche Warteschlange der Datenverkehr weitergeleitet wird, basierend auf dem CoS-Wert (0-7). -
Seite 25: Netzwerkeinstellungen Überwachen
QSW-M5216-1T Benutzerhandbuch 3. Wählen Sie eine Netzwerkeinstellung aus. Anmerkung Das Löschen von Netzwerkeinstellungen gilt nur für ACL-Regeln, Link-Aggregation Gruppen, statische MAC-Adressen und VLANs. 4. Klicken Sie auf Es wird eine Bestätigungsmeldung angezeigt. 5. Klicken Sie auf Löschen. QSS löscht die Netzwerkeinstellung. - Seite 26 QSW-M5216-1T Benutzerhandbuch Einstellung Beschreibung Port-Status Wechseln Sie zu Port-Verwaltung > Port-Status, um die folgenden Port- Statusinformationen anzuzeigen: • Portnummer • Port-Verbindungsstatus • Portstatus • Portgeschwindigkeit • Übertragungssteuerung Port-Statistiken a. Gehen Sie zu Port-Verwaltung > Port-Statistiken, um die Statistiken der Netzwerkports anzuzeigen.
-
Seite 27: Systemverwaltung
QSW-M5216-1T Benutzerhandbuch 7. Systemverwaltung Der Abschnitt System bietet Zugriff auf die Konfigurationsoptionen des Geräts. Systemeinstellungen Das Menü Systemeinstellungen enthält Systemkonfigurationsoptionen wie Systeminformationen, IP- Informationen, Passworteinstellungen, Einstellungen für sichere Verbindungen und Zeiteinstellungen für den Switch. Ändern des Switch Namens 1. Melden Sie sich bei QSS an. -
Seite 28: Aktualisierung Des Switch Passworts
QSW-M5216-1T Benutzerhandbuch 4. Klicken Sie auf Speichern. Es wird eine Bestätigungsmeldung angezeigt. 5. Klicken Sie auf Ja. QSS aktualisiert die IP Informationen. Anmerkung Verwenden Sie Qfinder Pro , um den Switch zu finden und sich bei QSS anzumelden. Aktualisierung des Switch Passworts 1. -
Seite 29: Systemeinstellungen Sichern
QSW-M5216-1T Benutzerhandbuch Einstellung Beschreibung Mit dem Internet-Zeitserver Stellen Sie sicher, dass das Gerät mit dem Internet verbunden ist, und synchronisieren geben Sie dann folgende Informationen an: Server: Name des Network Time Protocol (NTP) Servers Beispiele: time.nist.gov, time.windows.com 5. Klicken Sie auf Speichern. -
Seite 30: Zurücksetzen Des Switches Auf Werkseinstellungen
QSW-M5216-1T Benutzerhandbuch Standardbenutzername Standardpasswort Die MAC-Adresse des Switch ohne Interpunktion und ohne admin Großbuchstaben. Tipp Wenn die MAC-Adresse beispielsweise 00:0a:0b:0c:00:01 lautet, ist das Standardpasswort 000A0B0C0001. Sie können die MAC-Adresse mit Qfinder Pro finden. Sie ist auch auf einem Aufkleber auf dem Gerät als "MAC"... -
Seite 31: Den Switch Neu Starten
Aktuelle Firmwareversion Zeigt die Version des Firmware Images des Switches an Firmware-Aktualisierung QNAP empfiehlt, die Firmware Ihres Geräts auf dem neuesten Stand zu halten. Dadurch wird sichergestellt, dass Ihr Gerät von neuen QSS Softwarefunktionen, Sicherheitsupdates, Verbesserungen und Bugfixes profitieren kann. -
Seite 32: Firmware-Anforderungen
QNAP empfiehlt die Aktualisierung der Firmware über kabelgebundene Ethernet-Verbindungen, um sicherzustellen, dass Ihre Netzwerkverbindung während der Firmwareaktualisierung zuverlässig ist. Systemeinstellungen sichern QNAP empfiehlt, die Systemeinstellungen auf Ihrem Computer zu sichern, bevor Sie die Firmware aktualisieren. Weitere Informationen finden Sie unter Systemeinstellungen sichern. -
Seite 33: Auf Echtzeit-Aktualisierungen Prüfen
QSW-M5216-1T Benutzerhandbuch Auf Echtzeit-Aktualisierungen prüfen Warnung • Zur Vermeidung von Datenverlusten empfiehlt QNAP eine Sicherung aller Daten auf Ihrem Gerät, bevor Sie die Firmware aktualisieren. Einzelheiten zur Datensicherung finden Sie unter Systemeinstellungen sichern. • Schalten Sie das Gerät während des Firmware Aktualisierungsvorgangs nicht aus. - Seite 34 QSW-M5216-1T Benutzerhandbuch d. Lesen Sie die Versionshinweise, und bestätigen Sie Folgendes: • Das Gerätemodell entspricht der Firmware-Version. • Das Aktualisieren der Firmware ist erforderlich. • Prüfen Sie, ob zusätzliche Einrichtungsanweisungen zur Firmwareaktualisierung vorhanden sind. 2. Stellen Sie sicher, dass das Produktmodell und die Firmware richtig sind.
-
Seite 35: Support Und Sonstige Ressourcen
QSW-M5216-1T Benutzerhandbuch 8. Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressourcen Dokumentation https://docs.qnap.com Service Portal https://service.qnap.com Downloads https://download.qnap.com Community-Forum https://forum.qnap.com Support und sonstige Ressourcen... -
Seite 36: Glossar Myqnapcloud
9. Glossar myQNAPcloud Bietet verschiedene externe Zugriffsdienste, wie DDNS und myQNAPcloud Link Qfinder Pro Mit dem QNAP Dienstprogramm können Sie QNAP NAS Geräte in Ihrem lokalen Netzwerk finden und auf sie zugreifen QNAP Switch Verwaltungsanwendung QuNetSwitch QNAP Switch Verwaltungsanwendung, die auf dem QTS Betriebssystem läuft... -
Seite 37: Hinweise
Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/... - Seite 38 QSW-M5216-1T Benutzerhandbuch Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
- Seite 39 QSW-M5216-1T Benutzerhandbuch a computer or modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
- Seite 40 QSW-M5216-1T Benutzerhandbuch When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Seite 41 QSW-M5216-1T Benutzerhandbuch conveying of source, or (2) access to copy the Corresponding Source from a network server at no charge. c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
- Seite 42 QSW-M5216-1T Benutzerhandbuch separately under those permissions, but the entire Program remains governed by this License without regard to the additional permissions. When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on...
- Seite 43 QSW-M5216-1T Benutzerhandbuch 10. Acceptance Not Required for Having Copies. You are not required to accept this License in order to receive or run a copy of the Program. Ancillary propagation of a covered work occurring solely as a consequence of using peer-to-peer transmission to receive a copy likewise does not require acceptance.
- Seite 44 QSW-M5216-1T Benutzerhandbuch with a third party that is in the business of distributing software, under which you make payment to the third party based on the extent of your activity of conveying the work, and under which the third party grants, to any of the parties who would receive the covered work from you, a discriminatory...
-
Seite 45: Ce-Hinweis
Geräts in Wohngebieten kann Störungen verursachen, wobei der Anwender diese Störungen auf eigene Kosten beseitigen muss. Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen. -
Seite 46: Eu-Richtlinie 2002/96/Eg Über Elektro- Und Elektronik-Altgeräte (Weee)
EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) Gemäß den Anforderungen der WEEE-Gesetzgebung werden die folgenden Benutzerinformationen für alle Markenprodukte von QNAP Electronics, die der WEEE-Richtlinie unterliegen, den Kunden zur Verfügung gestellt. Dieses Symbol auf dem Produkt oder auf der Verpackung weist darauf hin, dass dieses Produkt nicht mit dem übrigen Hausmüll entsorgt werden darf.
