jcm-tech FREE 50 R Bedienungsanleitung
Verwandte Anleitungen für jcm-tech FREE 50 R
Inhaltszusammenfassung für jcm-tech FREE 50 R

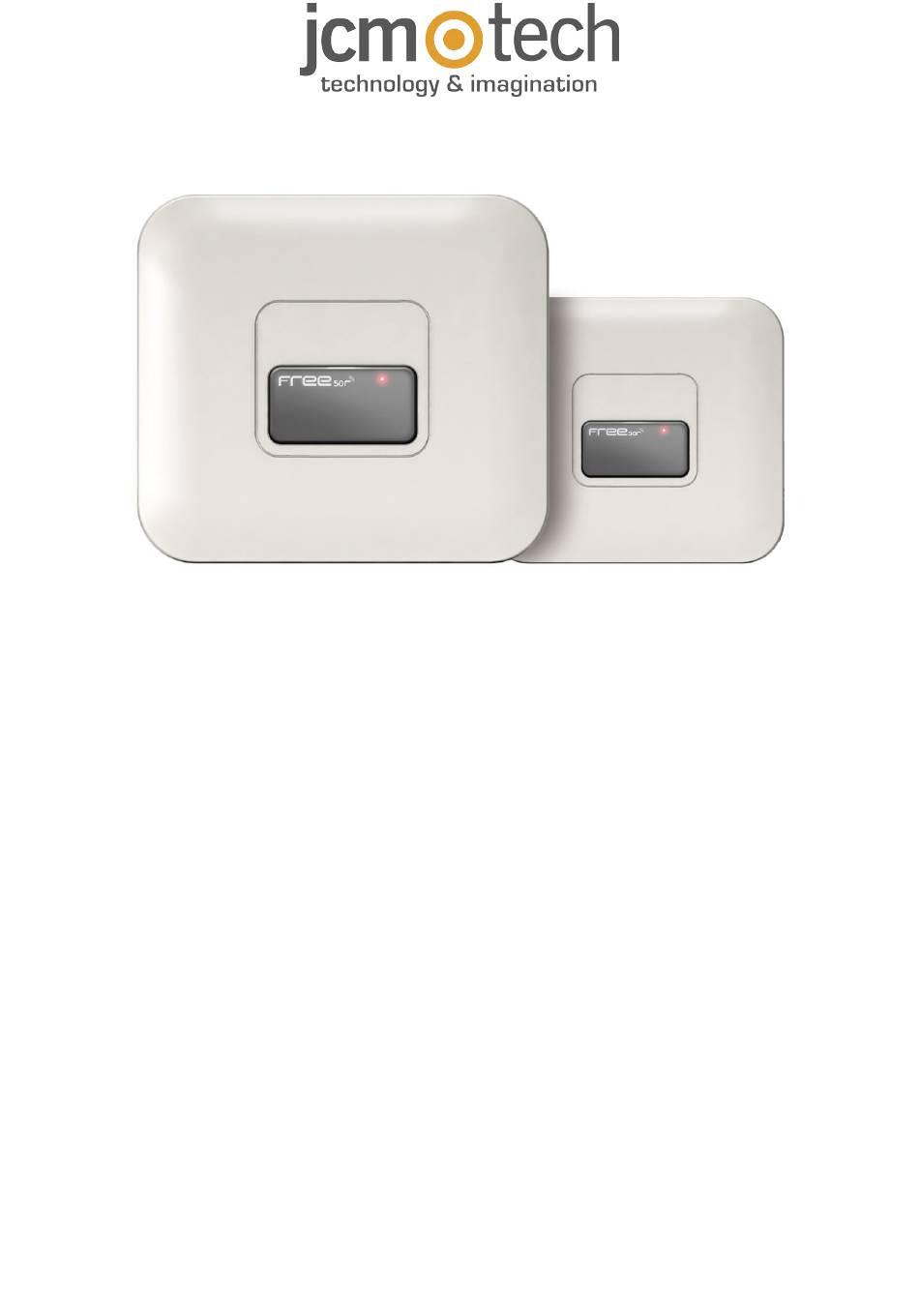

- Seite 1 FREE 50 R & FREE 50 RS User Manual Manual de Usuario Manuel de l’utilisateur Bedienungsanleitung Manuale utente...
-
Seite 2: Inhaltsverzeichnis
FREE 50 R & FREE 50 RS Table of contents / Índice / Index / Inhaltsverzeichnis / Sommario Introduction Sonar detection distance table Technical characteristics Connection Installation Wall installation Installation with support Sonar installation recommendations Sonar presence selector (only version FREE 50 RS) -
Seite 19: Einführung
Sync OUT Weiß Wenn bei der Version FREE 50 R kein externes Gerät angeschlossen ist, müssen das rote und das schwarze Kabel verbunden/ kurzgeschlossen werden damit das die Antenne funk- tioniert. Dann ist der Präsenzmelder dauerhaft aktiv. Wenn Sie mehr als eine Antenne (höchstens 4 Antennen) in reihe schalten möchten, müssen Sie das Synchronsignal OUT und das Synchronsignal IN verbinden/ kurzschließen, um gegenseitige Funkstörungen zu vermeiden. -
Seite 20: Installation
FREE 50 R & FREE 50 RS Installation Gerate Blendenaufkleber Bohrungen für Wandmontage Ausrüstung Schaltfläche Konfiguration Support Wandmontage Installations-Support jcmtechnologies... -
Seite 21: Sonar Einbauempfehlungen
FREE 50 R & FREE 50 RS Sonar Einbauempfehlungen Sonar Präsenzerkenner Einstellmöglichkeiten (nur FREE 50 RS) Ermöglicht das Verstellen der Reichweite des Sonar Präsenzerkenners Position Reichweitenerkennung (Einstellbar) Keine Präsenzerkennung Bis zu 3 Meter Bis zu 3,5 Meter Bis zu 4 Meter... -
Seite 22: Konfiguration Von Kanälen Und Gruppen
FREE 50 R & FREE 50 RS Konfiguration von Kanälen und Gruppen Zur Konfiguration der Arbeitsweise der Sendeantenne wird Taster (4) benutzt. Kanalkonfiguration: Konfigurationstaster drücken und gedrückt halten, bis so viele lange rote Signale wie der Kanal zu sehen sind, der konfiguriert werden soll. Soll zum Beispiel Kanal 2 konfiguriert werden, muss der Taster nach dem zweiten langen roten Signal losgelassen werden. -
Seite 23: Betriebsweise
Durch Annäherung des Handsenders an die Sendeantenne im Hands-Free-Betrieb oder durch drücken des Tasters schickt dieser ein Signal an den Empfänger, in dem er eingelernt ist und aktiviert ein potentialfreies Signal. Daten EU-Konformitätserklärung Der Hersteller JCM TECHNOLOGIES, S.A. erklärt, dass das Produkt FREE 50 R & FREE 50 RS den einschlägigen grundlegenden Anforderungen der RED-Richtlinie 2014/53/EU und der RoHS-Richtlinie 2011/65/EU entspricht. Siehe Website www.jcm-tech.com/de/klarungen/...
