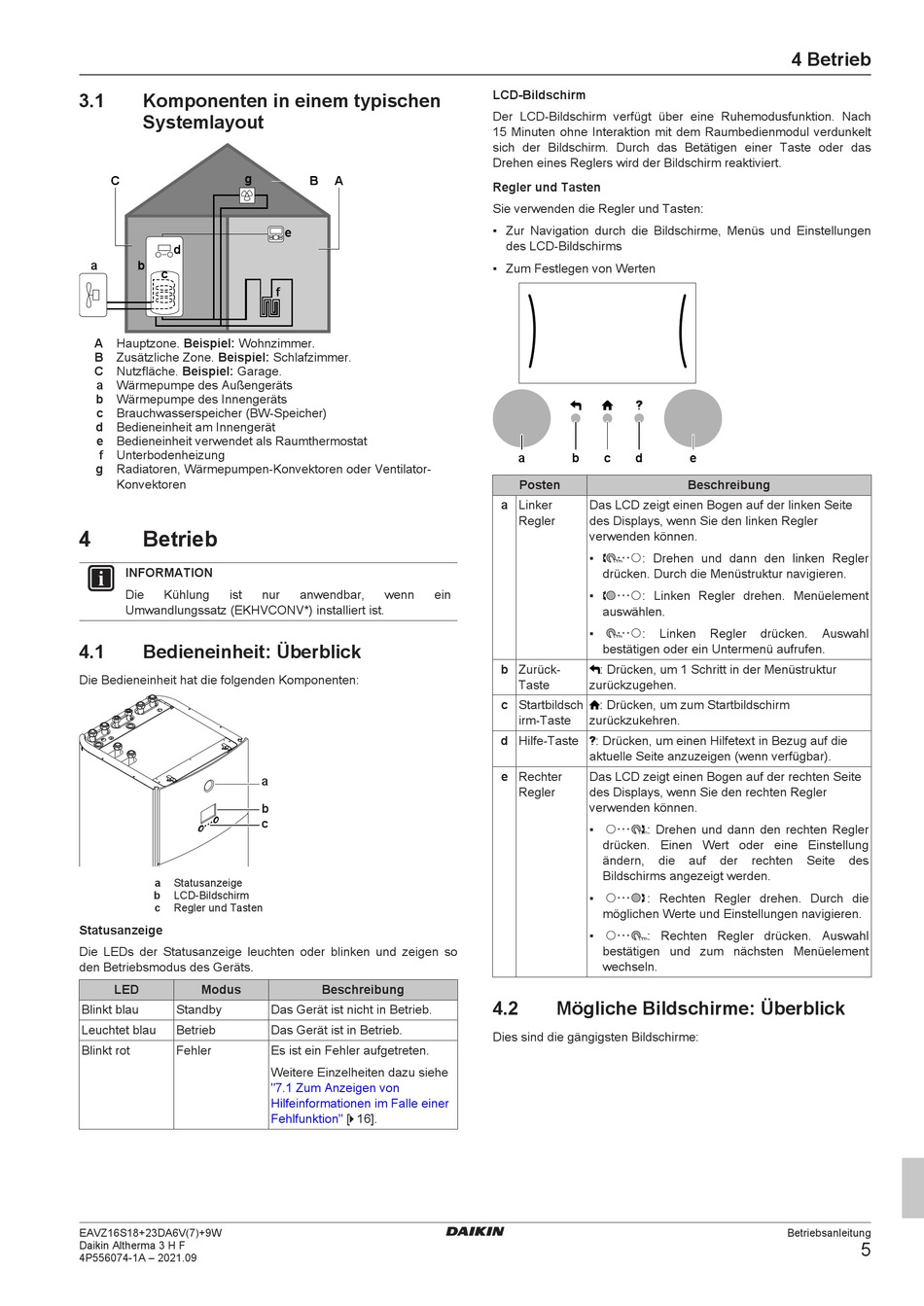

3.1 Komponenten in einem typischen
Systemlayout
g
C
d
a b
c
A Hauptzone. Beispiel: Wohnzimmer.
B Zusätzliche Zone. Beispiel: Schlafzimmer.
C Nutzfläche. Beispiel: Garage.
a Wärmepumpe des Außengeräts
b Wärmepumpe des Innengeräts
c Brauchwasserspeicher (BW-Speicher)
d Bedieneinheit am Innengerät
e Bedieneinheit verwendet als Raumthermostat
f Unterbodenheizung
g Radiatoren, Wärmepumpen-Konvektoren oder Ventilator-
Konvektoren
4

Betrieb

INFORMATION
Die Kühlung ist
Umwandlungssatz (EKHVCONV*) installiert ist.
4.1 Bedieneinheit: Überblick
Die Bedieneinheit hat die folgenden Komponenten:
a Statusanzeige
b LCD-Bildschirm
c Regler und Tasten
Statusanzeige
Die LEDs der Statusanzeige leuchten oder blinken und zeigen so
den Betriebsmodus des Geräts.
LED Modus
Blinkt blau Standby
Leuchtet blau Betrieb
Blinkt rot Fehler
EAVZ16S18+23DA6V(7)+9W
Daikin Altherma 3 H F
4P556074-1A – 2021.09
B A
e
f
nur anwendbar, wenn ein
a
b
c
Beschreibung
Das Gerät ist nicht in Betrieb.
Das Gerät ist in Betrieb.
Es ist ein Fehler aufgetreten.
Weitere Einzelheiten dazu siehe
"7.1 Zum Anzeigen von
Hilfeinformationen im Falle einer
Fehlfunktion" [ 4 16].
LCD-Bildschirm
Der LCD-Bildschirm verfügt über eine Ruhemodusfunktion. Nach
15 Minuten ohne Interaktion mit dem Raumbedienmodul verdunkelt
sich der Bildschirm. Durch das Betätigen einer Taste oder das
Drehen eines Reglers wird der Bildschirm reaktiviert.
Regler und Tasten
Sie verwenden die Regler und Tasten:
▪ Zur Navigation durch die Bildschirme, Menüs und Einstellungen
des LCD-Bildschirms
▪ Zum Festlegen von Werten
a b c d
Posten
a Linker Das LCD zeigt einen Bogen auf der linken Seite
Regler des Displays, wenn Sie den linken Regler
verwenden können.
▪ : Drehen und dann den linken Regler
drücken. Durch die Menüstruktur navigieren.
▪ : Linken Regler drehen. Menüelement
auswählen.
▪ : Linken
bestätigen oder ein Untermenü aufrufen.
b Zurück- : Drücken, um 1 Schritt in der Menüstruktur
Taste zurückzugehen.
c Startbildsch : Drücken, um zum Startbildschirm
irm-Taste zurückzukehren.
d Hilfe-Taste : Drücken, um einen Hilfetext in Bezug auf die
aktuelle Seite anzuzeigen (wenn verfügbar).
e Rechter Das LCD zeigt einen Bogen auf der rechten Seite
Regler des Displays, wenn Sie den rechten Regler
verwenden können.
▪ : Drehen und dann den rechten Regler
drücken. Einen Wert oder eine Einstellung
ändern, die
Bildschirms angezeigt werden.
▪ : Rechten Regler drehen. Durch die
möglichen Werte und Einstellungen navigieren.
▪ : Rechten Regler drücken. Auswahl
bestätigen und zum nächsten Menüelement
wechseln.
4.2 Mögliche Bildschirme: Überblick
Dies sind die gängigsten Bildschirme:
4 Betrieb
e
Beschreibung
Regler drücken. Auswahl
auf der rechten Seite des
