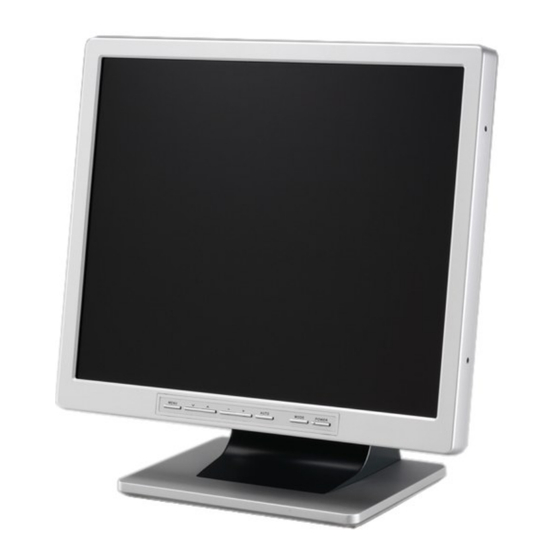

Security-Center ProfiLine TV8171 Benutzerhandbuch
Tft-lcd-farbmonitor
Verwandte Anleitungen für Security-Center ProfiLine TV8171
Inhaltszusammenfassung für Security-Center ProfiLine TV8171

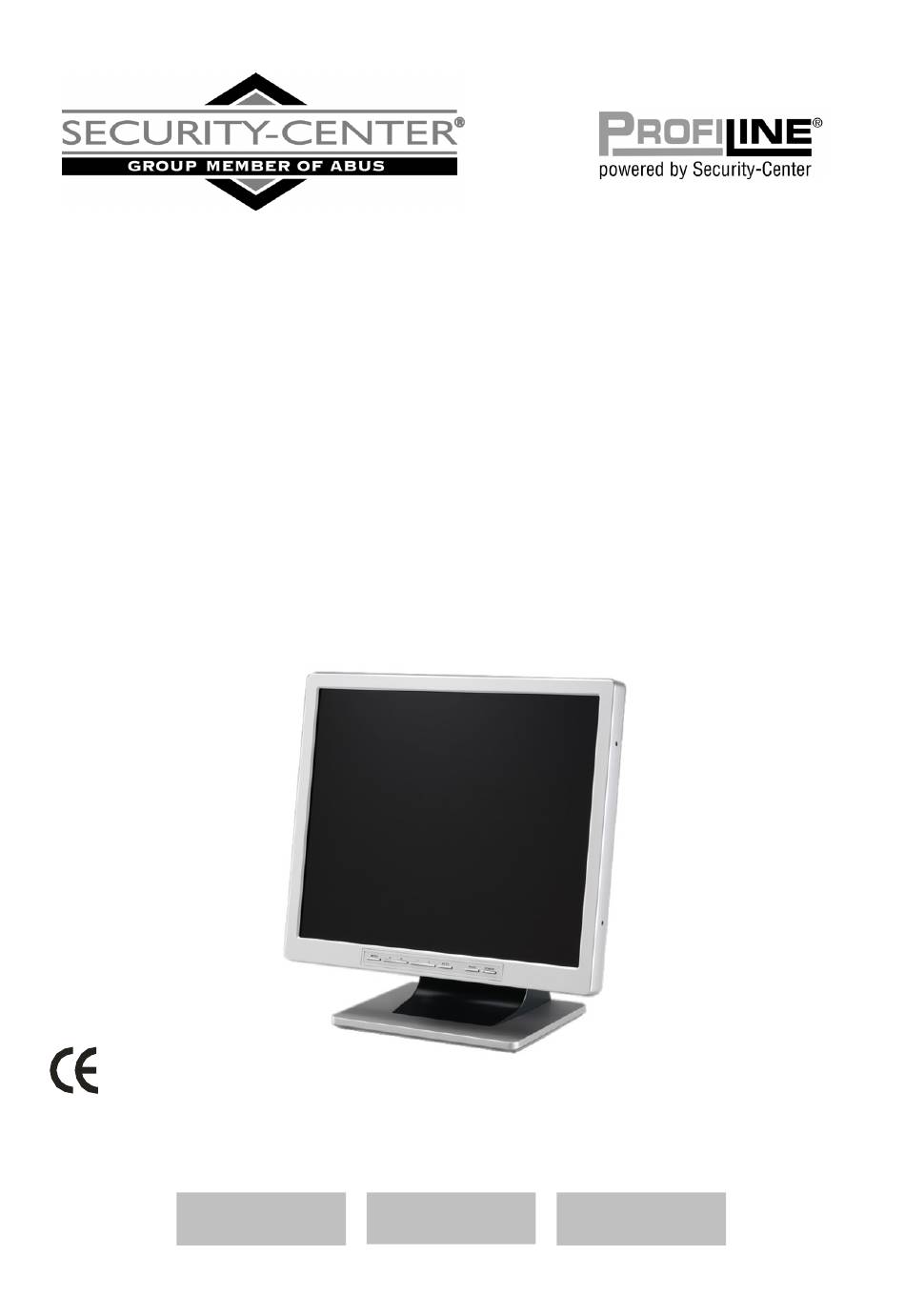

- Seite 1 TFT-LCD-FARBMONITOR BENUTZERHANDBUCH English ....17 Français....33 Italiano ....49 Nederlands ..... 65 TV8171 TV8172 TV8173...
-
Seite 2: Inhaltsverzeichnis
BENUTZERHANDBUCH I. EINFÜHRUNG Produktbeschreibung..............4 Leistungsmerkmale des Produkts........... 4 Produktabmessungen ..............5 Inhalt der Verpackung ..............6 Hinweise zur Pflege des Produkts ..........6 Wichtige Hinweise............... 7 II. BETRIEBSANLEITUNG Vorderes Bedienfeld ..............9 OSD-Menü ................10 Funktionstabellen..............10 III. SIGNALANSCHLUSS UND ANLEITUNG Eingangs-/Ausgangsschnittstelle.......... - Seite 3 VORWORT Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses PROFILINE-Videoüberwachungsmonitores. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
-
Seite 4: Einführung
I. EINFÜHRUNG Produktbeschreibung Dieses Produkt verfügt über einen 15" / 17" / 19“ TFT (thin-film transistor) Aktiv- Matrix-Monitor, mit dem Bilder in hoher Qualität angezeigt werden können. Die höchste darstellbare Auflösung ist XGA 1024 × 768 (15“) / SXGA 1280 × 1024 (17“... -
Seite 5: Produktabmessungen
Produktabmessungen 15“ Variante 17“ Variante... -
Seite 6: Inhalt Der Verpackung
19“ Variante Inhalt der Verpackung Standardmäßiger Lieferumfang: 15” / 17” / 19” TFT-LCD-Monitor VGA-Signalkabel Audiokabel Netzkabel Benutzerhandbuch Hinweise zur Pflege des Produkts Wischen Sie den Bildschirm zur Reinigung von Schmutz oder Staub behutsam mit einem weichen Baumwolltuch ab. Drücken Sie beim Wischen nicht auf die Bildschirmoberfläche. Verwenden Sie kein Wasser oder chemische Reinigungsmittel zur Säuberung der Bildschirmoberfläche. -
Seite 7: Wichtige Hinweise
Wichtige Hinweise Produkt Die Lüftungsöffnungen an der Rückseite des Monitorgehäuses dürfen nicht verdeckt oder blockiert werden. Stecken Sie keine Metallteile in die Lüftungsöffnungen des Monitorgehäuses, und achten Sie darauf, dass keine Flüssigkeiten über dem Produkt verschüttet werden, da dies ansonsten schwere Verletzungen zur Folge haben könnte. Ziehen Sie das Netzkabel des Monitors heraus, wenn dieser über einen längeren Zeitraum hinweg nicht genutzt wird. -
Seite 8: Netzkabel Und Signalkabel
Netzkabel und Signalkabel Stellen Sie keine Gegenstände auf dem Netzkabel oder dem Signalkabel ab. Lassen Sie die Kabel nicht in Bereichen auf dem Fußboden liegen, in denen Personen über die Kabel stolpern und sich verletzen könnten. Dieses Produkt ist mit einem 3-adrigen Erdungsstecker ausgestattet. Der Erdungsstecker bietet ein zusätzliches Sicherheitsmerkmal für jeden Benutzer dieses Geräts und darf nicht entfernt werden. -
Seite 9: Betriebsanleitung
II. BETRIEBSANLEITUNG Vorderes Bedienfeld 1. Netzschalter: Hier schalten Sie den Monitor ein bzw. aus. 2. LED-Anzeige: Netz- oder Statusanzeige. 3. Modustaste: Hier wählen zwischen den unterschiedlichen Eingängen. Beim ersten Drücken wird der aktuell gewählte Eingang gezeigt. Nochmaliges Drücken ändert den Eingang entsprechend. 4. -
Seite 10: Osd-Menü
OSD-Menü Video Menü (BNC/S-VHS) VGA/DVI Menü 1. Farbe 1. Helligkeit 2. Farbton 2. Kontrast 3. Helligkeit 3. H-Position 4. Kontrast 4. V-Position 5. Schärfe 5. Frequenz / Uhr 6. Volumen 6. Phase 7. H-Position 7. Farbtemperatur Benutzer 8. Sprache Deutsch 8. -
Seite 11: Vga-Einstellung
VGA-EINSTELLUNG HELLIGKEIT Einstellen der Dunkelheit des Bildschirmhintergrundes KONTRAST Einstellen des Helligkeitsgrades des Bildschirmvordergrundes H-POSITION Verschieben der Bildschirmbilder nach links oder rechts V.-OSITION Verschieben der Bildschirmbilder nach oben oder unten FREQUENZ / Uhr Einstellen der vertikalen Verzerrung oder Störsignalbilder PHASE Einstellen der horizontalen Verzerrung oder Störsignalbilder FARBTEMPERATUR Auswahl oder Einstellung der Farben für Benutzer BEN. -
Seite 12: Signalanschluss Und Anleitung
III. SIGNALANSCHLUSS UND ANLEITUNG Schnittstelle für Eingang/Ausgang DC IN: Gleichspannung 12V VGA-Signaleingang (VGA IN): VGA-Signaleingang für SUB-D Stecker. OPTIONAL DVI-Signaleingang (DVI IN): DVI-Signaleingang für DVI Stecker Video-Eingang (BNC IN): BNC-Videoeingangsanschluss. Videoausgang (BNC OUT): BNC-Videoausgangsanschluss. S-VIDEO-Eingang (Y/C IN): S-VIDEO-Eingang. S-VIDEO-Ausgang (Y/C OUT): S-VIDEO-Ausgang OPTIONAL Komponenten-Eingang (YIN/CbIN/CrIN): Direkter Eingang z.B.: DVD-Player AUDIO IN: Audioeingang (RCA-Stecker). -
Seite 13: Installation
Installation Anschluss an Stromversorgung (Gleichstrom): Stecken Sie den Netzkabelstecker des Netzadapters in eine Wandsteckdose und den Netzteilstecker in den Monitor Audioeingang (AUDIO IN): Ermöglicht eine Audioverbindung zwischen dem LCD-Monitor und anderen Geräten, beispielsweise einem Videorecorder, einer Videokamera oder dem Ausgang anderer Audiogeräte. VGA-Signaleingang (15-polig, D-SUB): Ermöglicht den Anschluss an den VGA-Ausgang eines PCs. -
Seite 14: Sichtwinkel
IV. SICHTWINKEL Um einen besseren Benutzerkomfort zu gewährleisten, lässt sich die Neigung des LCD-Bildschirms verändern und an den jeweils gewünschten Sichtwinkel anpassen. Der Monitor lässt sich um 5 ° nach vorn oder bis zu 40 ° nach hinten neigen. V. 19“ MONTAGERAHMEN Befestigungsschraube M4x10mm mit Beilagscheibe... -
Seite 15: Technische Daten
VI. TECHNISCHE DATEN TECHNISCHE DATEN ELEMENT TV8171 TV8172 TV8173 15" TFT-LCD-Aktiv- 17" TFT-LCD-Aktiv- 19“ TFT-LCD-Aktiv- LCD-Bildschirm Matrix-Monitor Matrix-Monitor Matrix-Monitor Max. Auflösung 1024 (H) × 768 (V) XGA 1280 (H) × 1024 (V) SXGA 0,297 (H) × 0,297 (V) 0,264 (H) × 0,264 (V) 0,294(H) ×... -
Seite 16: Garantie
VII. GARANTIE Kundendienst Bewahren Sie den Karton und die Verpackung des Produkts auf, damit gegebenenfalls im Reparaturfall eine sichere Versandverpackung für das Gerät zur Verfügung steht. Die Garantie wird in Form einer beschränkten Gewährleistung für die Dauer von 24 Monaten gewährt, die den normalen Nutzungsbedingungen unterliegt. Bei Problemen mit diesem Produkt wenden Sie sich bitte an Ihren Fachhändler vor Ort, um Informationen zur Verfahrensweise bei Reparatur und Wartung zu erhalten.
