Verwandte Anleitungen für 3DConnexion CadMouse Compact Wireless
Inhaltszusammenfassung für 3DConnexion CadMouse Compact Wireless

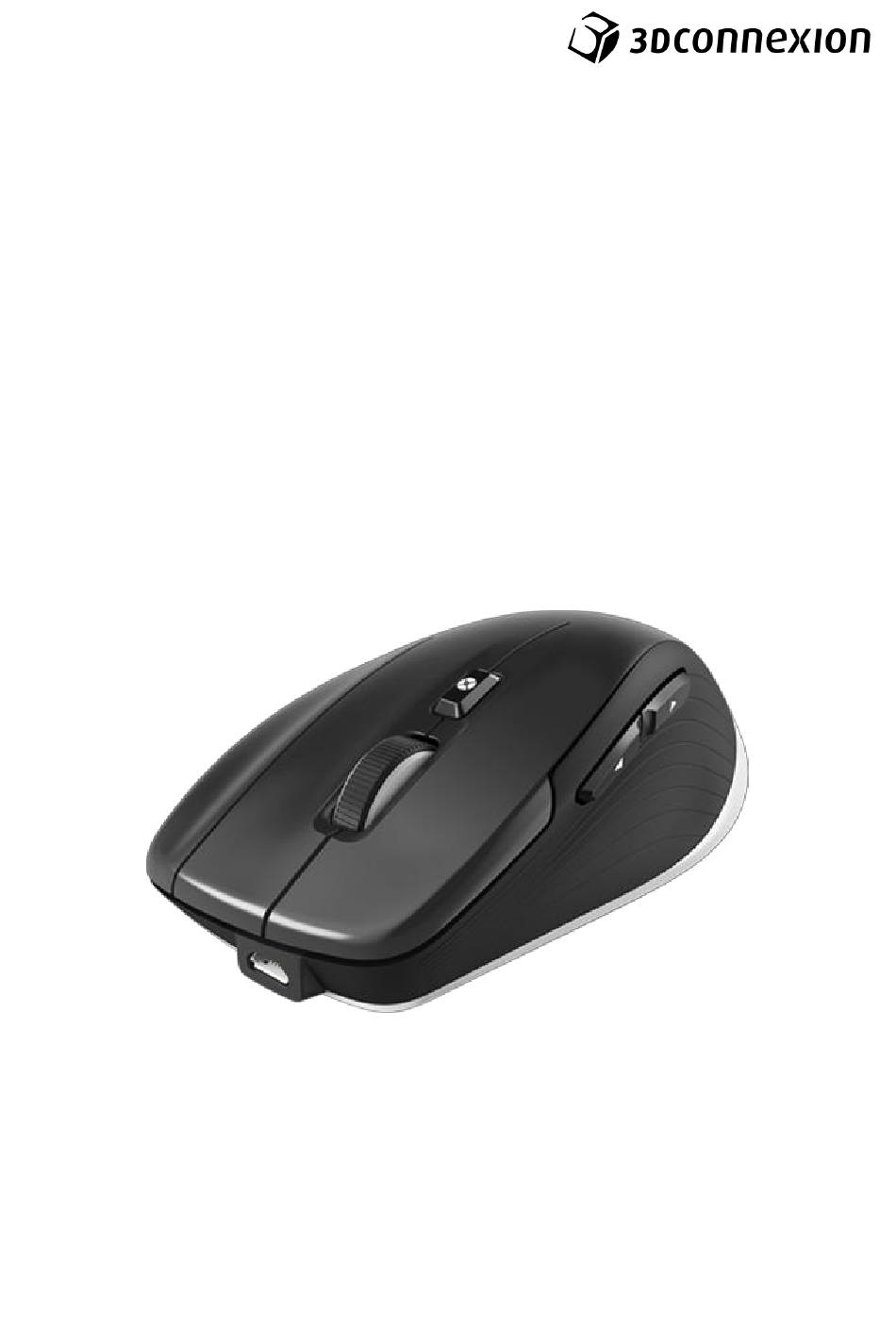

- Seite 1 Manual 3Dconnexion CadMouse Compact Wireless ® Treiberversion: 3DxWare 10.8.0 und höher...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Schnellstartanleitung ......................3 Desktop einrichten .................................... 3 Installation ......................................3 Funktionen im Überblick ..................... 4 3Dconnexion CadMouse Compact Wireless ............................4 3Dconnexion-Einstellungen....................7 Erweiterte Einstellungen ..................................8 Tasten ....................................... 9 Tasten „Quick Macros“ zuweisen ............................... 9 Mit dem Flyout-Fenster Befehle zuweisen ............................10 Makros erstellen ..................................... -
Seite 3: Schnellstartanleitung
Hinweis: Stellen Sie sicher, dass sich das Gerät im Universal Receiver-Modus befindet (die LED neben dem Empfängersymbol leuchtet blau). 3. Laden Sie das aktuelle Software-Paket herunter und installieren Sie es. Stellen Sie sicher, dass Sie die aktuelle 3Dconnexion-Software (3DxWare) installiert haben. Die aktuelle Version finden Sie zum Herunterladen auf 3dconnexion.com/drivers. 4. Registrieren Sie Ihr Produkt Registrieren Sie Ihr Produkt nach der Installation, um von den 3Dconnexion-Diensten zu profitieren. -
Seite 4: Funktionen Im Überblick
Beispielsweise können Sie der mittleren Maustaste in Microsoft Word den Befehl Enter oder in Microsoft Excel den Befehl zuordnen. Hinweis: Es wird der 3Dconnexion-Treiber (3DxWare) benötigt, um alle Funktionen der CadMouse Compact Wireless nutzen zu können. 3Dconnexion CadMouse Compact Wireless | 4... - Seite 5 Daumentasten Ihre CadMouse Compact Wireless verfügt über zwei Daumentasten, mit denen Sie sowohl in CAD als auch in anderen Anwendungen navigieren können. Die CadMouse erkennt sofort die von Ihnen genutzten Anwendungen sowie deren Umgebungen und weist den Daumentasten automatisch Befehle zu.
- Seite 6 Sie den Anweisungen von 3Dconnexion Pairing, um Ihre CadMouse Compact Wireless mit Ihrem Keyboad Pro zu verbinden. Ihre CadMouse Compact Wireless aufladen Wenn die Status-LED Ihrer CadMouse Compact Wireless rot aufleuchtet, hat sie weniger als 10 % Akkuleistung übrig und sollte aufgeladen werden. Schließen Sie Ihre CadMouse Compact Wireless über das mitgelieferte USB-Kabel an einen Ladeanschluss Ihres Computers an.
-
Seite 7: 3Dconnexion-Einstellungen
Der Name der aktiven Anwendung wird oben im Fenster angezeigt. Der aktuelle Verbindungsmodus sowie der Akkustand werden durch die Symbole unter dem Produktbild angezeigt. Wenn mehrere 3Dconnexion-Geräte verbunden sind, können Sie durch Klicken auf die Flyout-Schaltfläche, (oben links im Fenster), das Produkt auswählen, das Sie konfigurieren möchten. -
Seite 8: Erweiterte Einstellungen
Hinweis: Empfohlene Einstellung ist „deaktiviert“. Sensorabrufrate per Kabel Wählen Sie die Frequenz aus, mit die CadMouse Compact Wireless mit Ihrem Computer kommunizieren soll, wenn sie mit einem Kabel verbunden ist. Eine höhere Frequenz führt zu einer genaueren Bewegungserfassung und einer flüssigeren Bewegung des Cursors. -
Seite 9: Tasten
Tasten Über den Tasten-Bereich innerhalb der 3Dconnexion-Einstellungen können Sie den programmierbaren CadMouse-Tasten Befehle, Makros und Radialmenüs zuweisen. Der Name der aktiven Anwendung wird oben angezeigt. Jegliche Änderung in den CadMouse Compact Wireless-Einstellungen wirkt sich ausschließlich auf diese Anwendung aus. Während Sie in einer Anwendung arbeiten, zeigt das On-Screen Display stets die aktuelle Belegung der Tasten für diese Anwendung an. -
Seite 10: Mit Dem Flyout-Fenster Befehle Zuweisen
Die Kategorie des aktuell zugewiesenen Befehls ist in Fettschrift hervorgehoben. Über das Flyout-Fenster können Sie unterschiedliche Kategorien durchsuchen oder darin nach bestimmten Befehlen suchen, wie 3Dconnexion- oder Anwendungsbefehle. Wenn Sie einen Befehl durch Klicken auswählen, wird dieser automatisch der CadMouse-Taste zugewiesen. -
Seite 11: Radialmenüs Erstellen
Es öffnet sich ein Radialmenü-Editor, in dem Sie dem Radialmenü einen Namen und den unterschiedlichen Kreissegmenten Befehle zuweisen können. Ihr neues Radialmenü wird automatisch der Taste zugewiesen, mit der Sie den Bereich geöffnet haben. 3Dconnexion CadMouse Compact Wireless | 11... -
Seite 12: 3Dconnexion Home
3Dconnexion Home Sobald Sie den aktuellen 3Dconnexion-Treiber erfolgreich installiert haben, bietet Ihnen 3Dconnexion Home Zugriff auf verschiedene 3Dconnexion-Apps: Trainer: Erfahren Sie, wie Sie die 3Dconnexion SpaceMouse schnell einsetzen können. Handbuch: Hier finden Sie Anleitungen für alle 3Dconnexion-Produkte. Einstellungen: Öffnen Sie die Einstellungen, um Ihre 3Dconnexion-Geräte individuell zu konfigurieren. -
Seite 13: Technische Daten
Technische Daten Maße und Gewicht Länge: 110 mm Breite: 67 mm Höhe: 38 mm Gewicht: 110 g Akku – 3Dconnexion CadMouse Compact Wireless Wiederaufladbarer Lithium-Polymer-Akku mit 1.100 mAh Unterstützte Betriebssysteme Microsoft Windows, MacOS ® Weitere Informationen Unterstützte Software Weitere Informationen Verpackungsinhalt ▪...
