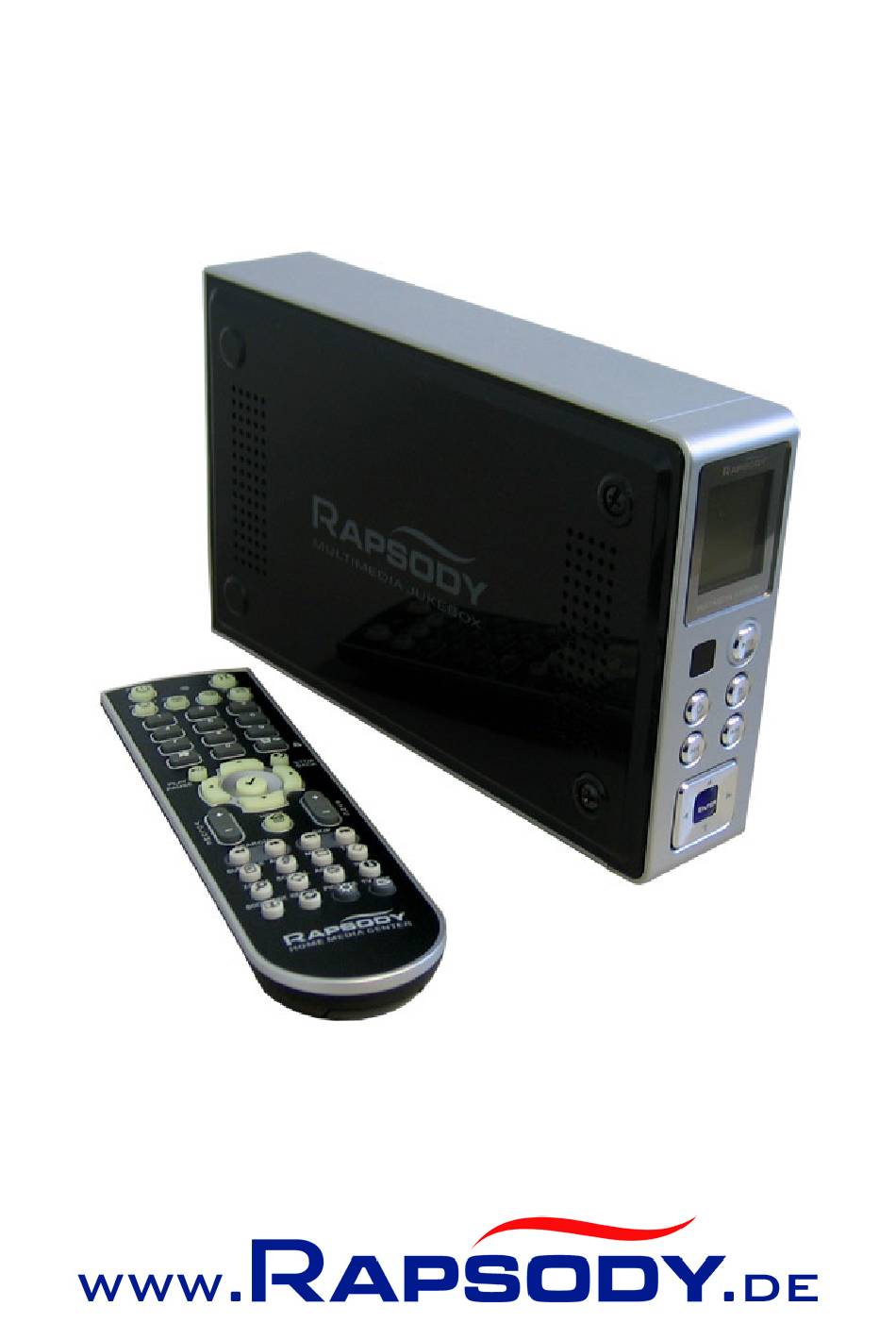

- Seite 1 Benutzerhandbuch Rapsody RSH-300 Stand: 7. Februar 2007...
-
Seite 2: Inhaltsverzeichnis
1.4. Ersatzteile/Zubehör ......................3 2. Installation........................... 4 2.1. Einbau einer Festplatte ......................4 2.2. Die Fernbedienung....................... 4 2.3. Die Anschlüsse des Rapsody RSH-300 ................5 2.4. Das Netzteil.......................... 5 2.5. Audioausgänge ........................5 2.6. Videoausgänge ........................5 2.7. Anschluss an PC........................6 2.8. -
Seite 3: Informationen
1.2. Kurzübersicht über die Funktionen Der RSH-300 ermöglicht es Ihnen ohne Verwendung eines PC auf der internen Festplatte ab- gelegte Multimediainhalte einfach und bequem wiederzugeben. Dabei verhält er sich bei An- schluss über ein USB-Kabel an einen PC wie eine externer USB-Datenspeicher. Sie haben also vollen Zugriff auf die interne Festplatte und können diese mit Daten befüllen und das ohne lästi-... -
Seite 4: Installation
Seite 4 Handbuch Rapsody RSH-300 2. Installation 2.1. Einbau einer Festplatte Sie können in Ihren Rapsody HDD-Player beliebige 3,5“ IDE (PATA) Festplatten einbauen. Eine Speicherplatzbeschränkung gibt es nicht! Sie können bereits vorformatierte und auch bespielte Festplatten verbauen oder auch fabrikneue ohne Partitionierung. -
Seite 5: Die Anschlüsse Des Rapsody Rsh-300
Sie nun mit einem Gerät mit entsprechendem Eingang verbinden, das AC3- Audiosignale (DolbyDigital oder DTS) verarbeiten kann. 2.6. Videoausgänge Ihr Rapsody RSH-300 verfügt über zwei Videoausgänge, die jeweils durch Umschalten an der Fernbedienung gesteuert werden können. Video-Composite (gelb) Dabei handelt es sich um einen handelsüblichen Videoausgang, den Sie direkt mit dem mitge- lieferten Kabel an ein Ausgabegerät mit Composite-Eingang anschließen können. -
Seite 6: Anschluss An Pc
RGB/VGA-Stecker liefern. 2.7. Anschluss an PC Zum Anschluss Ihres Rapsody RSH-300 an einen PC befindet sich ein USB-Kabel im Lieferum- fang. Schließen Sie dieses am Rapsody sowie an eine freie USB-Buchse an Ihrem PC an. Schalten Sie nun den RSH-300 mit dem Startknopf ein. -
Seite 7: Einrichtung
Fernseher entsprechend auf den jeweiligen AV-Eingang um an dem der Rapsody angeschlossen wurde. Wenn Sie Ihren Rapsody RSH-300 das erste mal starten kann es sein, dass er auf den falschen Videoausgängen ein Signal sendet oder z.B. von PAL auf NTSC umgeschaltet werden muss. -
Seite 8: Das Setup
Handbuch Rapsody RSH-300 3.4. Das Setup Starten Sie den Rapsody im Abspielmodus. Im Hauptmenü gibt es einen Menüpunkt „Setup“. Sie können diesen entweder direkt mit der Setup-Taste auf Ihrer Fernbedienung erreichen oder aber mit den Rechts- und Linkstasten, sowie der OK-Taste auswählen. Im Menü erfolgt die Na- vigation ebenfalls mittels der Richtungstasten. - Seite 9 Es werden also gegebenenfalls Bildinformationen rechts und links weggeschnit- ten. System - Audioausgabe Der Rapsody RSH-300 kann Mehrkanal-Audiosignale wie DolbyDigital oder DTS entweder als 2-Kanal-Downmix oder direkt als Mehrkanal-AC3-Stream an seinem optischen Ausgang ausge- ben. Im Analog/DPCM-Modus wird auf dem analogen wie auch dem optischen Ausgang ein 2-Kanal Stereoton ausgegeben.
- Seite 10 Seite 10 Handbuch Rapsody RSH-300 Programm - Sprachauswahl Sie haben hier die Möglichkeit zwischen folgenden Sprachen zu wählen: Deutsch, Englisch, Französisch, Russisch, Spanisch und Koreanisch. Sollte es Ihnen passiert sein, dass sie aus Versehen auf koreanische Sprache geschaltet ha- ben, so werden Sie vermutlich Probleme haben, den entsprechenden Menüpunkt wieder zu fin- den.
-
Seite 11: Firmware-Update Durchführen
Firmwareupdate herunter. Entpacken Sie die ZIP-Datei mit einem geeigneten Entpackprogramm. Sollten Sie keines installiert haben, so wenden Sie sich bitte an den Rapsody-Support, damit er Ihnen eine ungepackte Version der Firmwaredatei zusendet. Übertragen Sie die Firmwaredatei (Dateiendung: BIN) entweder auf die interne Festplatte des RSH-300 oder auf ein USB-Gerät, z.B. -
Seite 12: Bedienung Des Gerätes
4. Bedienung des Gerätes 4.1. Navigation/Hauptmenü Nach dem Einschalten des RSH-300 benötigt dieser ca. 10 Sekunden um die Festplatten und das Betriebsystem zu initialisieren. Während dieser Zeit sehen Sie kein Bild am Ausgabemedi- Ist die Initialisierung abgeschlossen, befinden Sie sich im Hauptmenü. Mit den Pfeil links/rechts Tasten können Sie einen der Menüpunkte auswählen und mit der OK-Taste aufrufen. - Seite 13 Durch Aufruf dieses Menüpunktes gelangen Sie in das Setupmenü. Genauere Informationen zu den Einstellmöglichkeiten Ihres RSH-300 finden Sie unter 3.4 – Das Setup. Copyright 2007 by Ceptra Solution GmbH – Änderungen und Irrtum vorbehalten – Nachdruck & Veröffentlichung nur nach vorheriger Genehmigung gestattet...
-
Seite 14: Multimediadateien Abspielen
Rapsody RSH-100 ist derzeit noch nicht möglich. Playlist-Dateien Der Rapsody RSH-300 ist in der Lage, M3U- oder PLS-Dateien zu öffnen. Erstellen Sie an Ih- rem PC z.B. mit Winamp eine entsprechende Datei und speichern diese direkt auf Ihrem Rapsody. Sie dürfen in dieser auch Audio-, Video- und Bilddateien mischen. Nach dem Öffnen einer Playlist-Datei sehen sie wie in einem Unterordner die darin abgelegten Dateien und kön-... - Seite 15 Seite 15 Handbuch Rapsody RSH-300 DVD-Inhalte Sie haben die Möglichkeit, auf die Festplatte kopierte DVD-Inhalte mit Menüs und allen Fea- tures einer DVD wiederzugeben. Dazu müssen sie einfach die DVD-Daten in ein Verzeichnis transferieren und dort zur Wiedergabe die IFO-Datei ausführen.
-
Seite 16: Die Fernbedienung Und Ihre Funktionen
Bedienung bei Dunkelheit erleichtern. Richtungstasten/OK-Taste (Haken)/Zahlentasten Zentrale Bedienelemente sind die mittig angeordneten Pfeiltasten mit innen liegender OK-Taste. Mit diesen kann in den Menüs des RSH-300 navigiert werden (siehe 4.1 – HDD). Play/Pause Diese Taste startet die Wiedergabe einer Multimediadatei. Bei Wiedergabe... - Seite 17 Seite 17 Handbuch Rapsody RSH-300 Goto Die Goto-Taste ermöglicht es bei Wiedergabe eines Videos zu einer bestimmten Zeitmarke di- rekt zu springen. Mute Unterbricht die Tonwidergabe bis zu einem erneuten Drücken der Taste. Sync Erlaubt die Verschiebung von Audio- und Videostream zueinander bei manchen Videoformaten.
-
Seite 18: Fronttasten
Handbuch Rapsody RSH-300 4.4. Fronttasten Die am Gerät an der Vorderseite angebrachten Tasten ermöglichen eine Bedienung der wich- tigsten Funktionen Ihres Rapsody RSH-300 auch ohne Fernbedienung. Ihre Funktionen ent- sprechen denen der gleich benannten Tasten auf der Fernbedienung. 4.5. Bookmarks Während der Wiedergabe von Videodateien haben Sie die Möglichkeit mit der Bookmark-Taste... -
Seite 19: Fehlerbehebung
USB-Liste sehen kann. Nicht jedes USB-Gerät hält sich genau an die Spezifikationen für einen USB-Massenspeicher. Da es naturgemäß unmöglich ist, auf dem Rapsody einen Treiber für ein spezielles Gerät zu in- stallieren müssen die angeschlossenen Geräte sich an entsprechende Standards halten. Dies ist leider nicht immer der Fall. -
Seite 20: Technische Daten Des Rapsody Rsh-300
Seite 20 Handbuch Rapsody RSH-300 Technische Daten des Rapsody RSH-300 Unterstützte Dateiformate Video Wiedergabe: DivX 3.x/4.x/5.x, XviD, AVI, MPEG1/2/4, DAT, VOB, IFO, ISO, HD-WMV, M2V, M2P, TP, TRP Audio Wiedergabe: MP3, WMA, WAV, AAC Picture Wiedergabe: JPEG Videoausgang: Composite, Component (480i, 480p, 720p, 1080i) Audioausgang: 2-Kanal analog, 5.1-Kanal optical (AC3, DTS)
