Probus V
USB Driver Installation
4 Baudrate des Netzgerätes ändern
Wenn ihre PC-Software die Baudrate 625kBd unterstützt, müssen sie die folgenden Einstellungen
nicht durchführen.
GEFAHR!
Die Einstellung der Baudrate erfolgt mit Schaltern innerhalb des Gerätes.
Je nach Gerätetyp liegen diese Schalter im Betrieb auf sehr hohen Spannungen!
Trennen Sie vor Öffnen des Gehäuses das Gerät von allen externen
Verbindungen und warten Sie die Entladezeit der internen Bauteile ab.

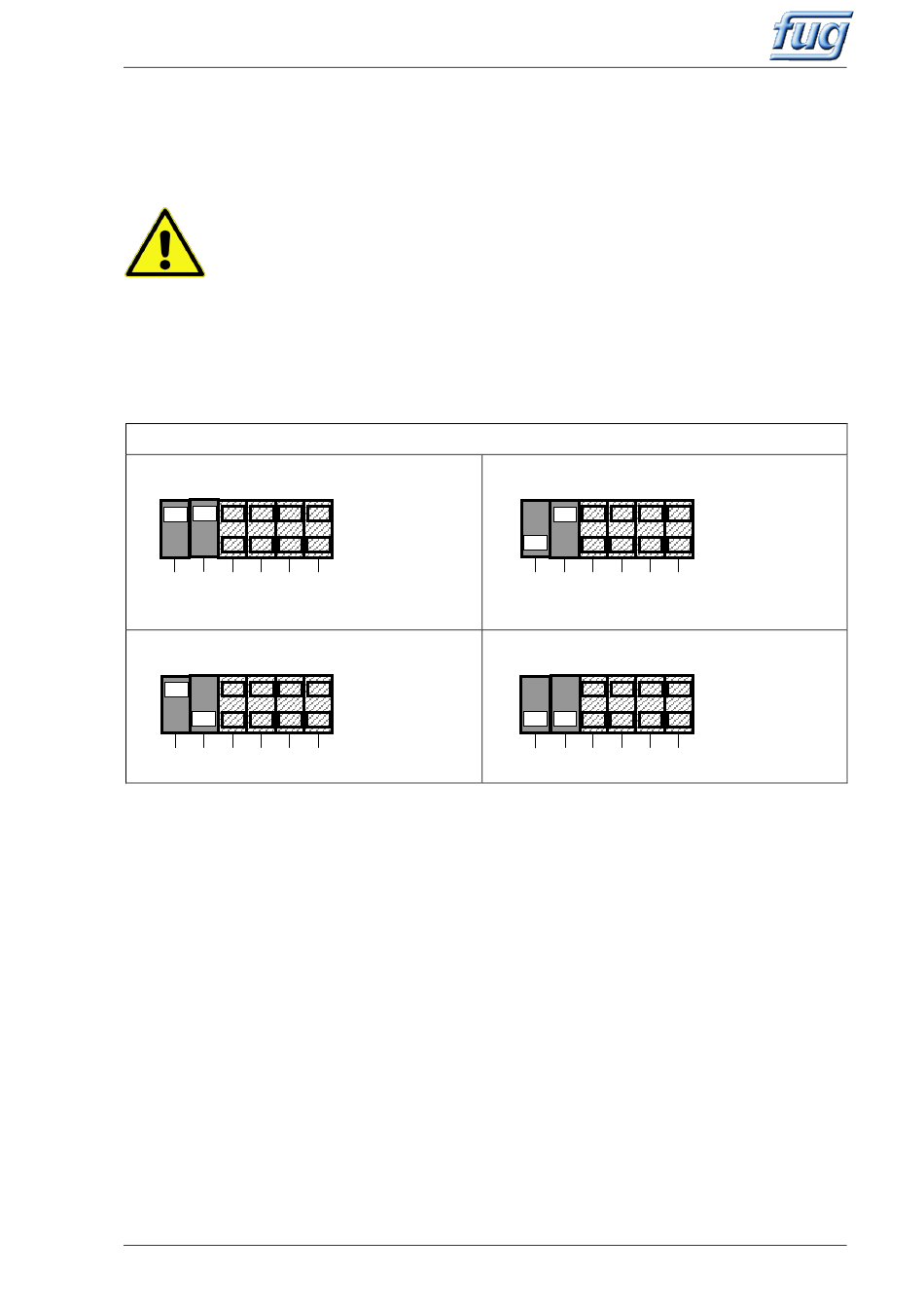

Nach Öffnen der linken Gehäuseseite sind auf der Platinen-Baugruppe ADDAT30 DIP-Schalter
zugänglich. Stellen Sie mit den DIP-Schaltern 1 und 2 die gewünschte Baudrate ein.
Die restlichen DIP-Schalter müssen bei Standardgeräten in der OFF-Position verbleiben.
Weitere Details über die DIP-Schalter finden sie in der „Probus V Befehlsreferenz".
9600 Bd
2
1
3
4
5
625 kBd
2
3
4
5
1
Die Standardbaudrate bei Betrieb mit dem USB Schnittstellenumsetzer ist 115200Bd.
Für eine Umstellung der Baudrate sind folgende Schritte durchzuführen:
1. Trennen Sie vor Öffnen des Gehäuses das Gerät von allen externen Verbindungen und
warten Sie die Entladezeit der internen Bauteile ab. Öffnen sie die linke Seite des
Netzgerätes.
2. Einstellen der DIP-Schalter 1 und 2 auf OFF, die Baudrate ist auf 9600 Baud gestellt
3. Einstellen des DIP-Schalters 3 auf ON, Kalibrierdatenschutz ist aufgehoben
4. Schließen sie das Gehäuse des Netzgerätes, schließen sie das Netzkabel an und schalten sie
das Netzgerät ein. Das Gerät übernimmt nach dem Neustart des Prozessors die Baudrate.
5. Über ein Terminal ist der Befehl „>CBAUD 4" abzusetzen, die Spez. Baudrate wird auf
115200Bd gestellt.
6. Trennen Sie vor Öffnen des Gehäuses das Gerät von allen externen Verbindungen und
warten Sie die Entladezeit der internen Bauteile ab. Öffnen sie die linke Seite des
Netzgerätes.
7. Einstellen des DIP-Schalters 3 auf OFF, Kalibrierdaten sind geschützt
8. Einstellen der DIP-Schalter 1 und 2 auf ON, die Baudrate ist auf Spez. Baudrate gestellt
9. Schließen sie das Gehäuse des Netzgerätes, schließen sie das Netzkabel an und schalten sie
das Netzgerät ein. Das Gerät übernimmt nach dem Neustart des Prozessors die Baudrate.
Datei: ProbusV_USB_TreiberUpdate_Win8_10_V2_0_deutsch.doc
FuG Elektronik GmbH, Am Eschengrund 11, D - 83135 Schechen
Baudrate
0 OFF
1 ON
6
0 OFF
1 ON
6
38400 Bd
1
2
3
4
5
6
Spez. Baudrate (Register >CBAUD)
2
3
4
5
6
1
0 OFF
1 ON
0 OFF
1 ON
6 von 6
