2. Technische Daten und Montageanleitung

Artikelnr.: 802311 1111

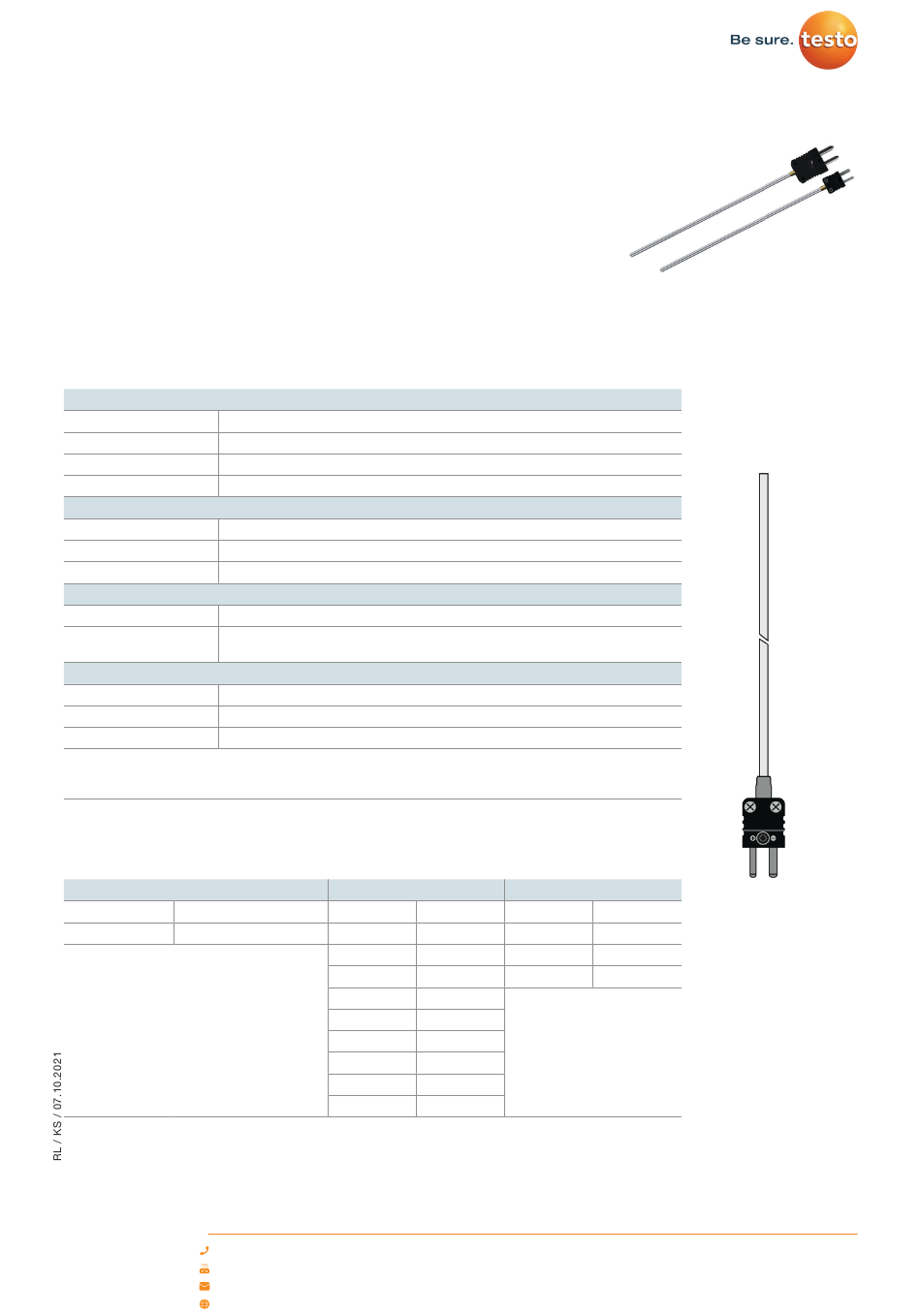

Mantelthermoelemente mit Stecker sind mineralisoliert. Wir fertigen sie aus
hochwertigen Materialien in einer robusten Bauform. Sie sind biegsam und lassen sich
so flexibel im Hochtemperaturbereich von -40 °C bis 750 °C einsetzen. Konfigurieren
Sie ihren Fühler nach Ihren Vorgaben: Als Standard bieten wir Ihnen Durchmesser
von 1,5 sowie 3 und 6 mm an. Die Einbaulänge liegt zwischen 100 und 1500 mm.
Neben offenen Aderenden können auch TE-Stecker und Kupplungen in Mini und
Standardgröße geliefert werden. Übermitteln Sie uns einfach Ihren Bestell-Code.
Weitere Modellvarianten bieten wir Ihnen gerne auf Anfrage an.
Allgemeine Informationen
Messbereich -40 °C bis +750 °C
Genauigkeit Klasse 1
Ansprechzeit t63 / t99: auf Anfrage
Versorgung und Ausgang
Messelement Thermoelement Typ J
Messstelle Messstelle isoliert
Messsignal Thermospannung
Umgebungsbedingungen
Schutzart IP68 (Schutzrohr) nach DIN 40050
Feuchte- und
gemäß applikationsspezifischer Qualifizierung
Betauungsfestigkeit
Zertifizierungen / Normen
Standards DIN EN 61326-1:2013 | DIN EN IEC 63000:2019-05
Richtlinien RoHS 2011/65/EU | 2014/30/EU
Zertifikate Tauglichkeitsnachweis (auf Anfrage)
nach DIN IEC 60584 Wird das Thermoelement außerhalb des spezifizierten Messbereichs seiner jeweiligen
1} 2}
Toleranzklasse betrieben, kann es zudem zu irreversiblen Veränderungen am Thermoelement kommen, was in
Folge zu einer Messabweichung (auch innerhalb des spezifizierten Messbereichs) führt.
Mantelthermoelement
Material Edelstahl 1.4541 | SUS321
C (Länge) | D (Ø) bitte wählen
Andere Schutzhülsenlängen und -Ø auf Anfrage |
Länge Schutzhülse = C - 2 mm
Testo Sensor GmbH
+49 7653 96597-0
Testo-Straße 1 +49 7653 96597-99
D-79853 Lenzkirch info@testo-sensor.de
www.testo-sensor.de
: -40 °C bis +375 °C: ±1,5 °C | 375 °C bis 750 °C: ±0,004 |t|
1}
C - Länge Schutzhülse
Code Länge (mm)
C0100 100 1}
C0150 150
1}
C0200 200
1}
C0250 250
1}
C0300 300
1}
C0400 400
1}
C0500 500
1}
C1000 1000
C1500 1500
Toleranz ± 1% | Toleranz ± 0,1 mm | Bitte beachten Sie:
1} 2}
Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX
IBAN: DE32 6807 0030 0184 3333 00
Sparkasse Hochschwarzwald | BIC: SOLADES1HSW
IBAN: DE80 6805 1004 0004 5119 03
2}
D - Ø Schutzhülse
Code Ø (mm)
D015 1,5 2}
D030 3,0
2}
D060 6,0
2}
1}
1}
Konfigurierbare Optionen
C - Länge Schutzhülse
D - Ø Schutzhülse
G - Stecker
