testo J Bedienungsanleitung Seite 6

Bedienungsanleitung - Technische Daten und Montageanleitung

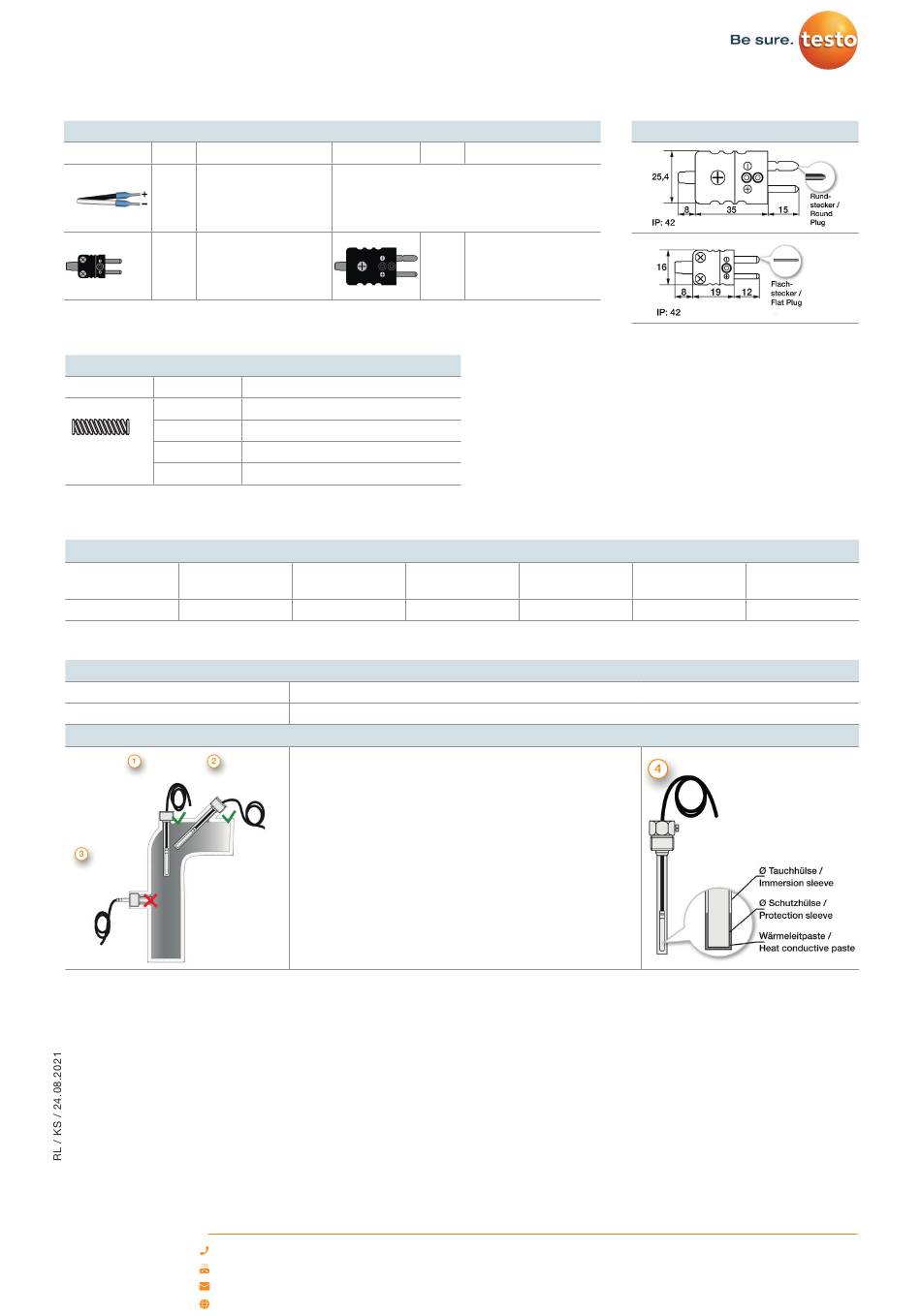

G - Stecker
Bild Code Merkmal
isolierte
G01 Aderendhülsen (50
mm)
Mini-TE-Stecker Typ
G11
J sw
Weitere Stecker auf Anfrage erhältlich
H - Knickschutz
Bild Länge (mm)
50
Code
H0
auf Anfrage
1}
H1
Ihr Bestell Code
Artikelnr. Länge Schutzhülse
803570 1111 C_____
Lieferung und Montage
Lieferung und Verpackungw
Montagehinweise
Wichtige Montagehinweise
Montage mittels Klemmverschraubung: Bitte ziehen Sie die Überwurfmutter der Klemmverschraubung bis zum Anschlag (deutlich spürbar) von
Hand an. Mit einem zur Schlüsselweite passenden Schlüssel machen Sie bitte bei Klemmverschraubungen mit PTFE Druckring eine 1/4 Umdrehung.
Diese Klemmverschraubungen können auf diese Weise mehrfach verwendet werden. Bei Klemmverschraubungen mit Edelstahlschneidring
verbindet sich die Klemmverschraubung mit dem Schutzrohr. Diese Verbindung ist druckfest bis 40 bar. Allerdings kann die Klemmverschraubung
nur einmalig verwendet werden. Sie muss auch fester angezogen werden. Ziehen Sie diese bitte mit 1 3/4 Umdrehungen fest.
Montage mittels Tauchhülse (4): Bitte beachten Sie, dass der Ø und die Länge der Tauchhülse passend zur Einbausituation gewählt wird, damit die
Mindesteintauchtiefe erreicht werden kann. Dadurch das der Fühler nicht direkt in das Medium eingebracht wird, sondern über die Tauchhülse sind
die Ansprechzeiten etwas langsamer. Der Fühler sollte so gewählt werden, dass die Schutzhülse am Boden der Tauchhülse anschlägt und das das
Luftpolster um das Schutzrohr möglichst klein ist. Der Einsatz von Wärmeleitpaste kann die Ansprechzeiten verbessern.
Bitte verlegen Sie das Kabel mit Reserveschlaufe (4) und so, dass kein Wasser in den Fühler eindringen kann. So können Sie den Fühler ausfahren
ohne den elektrischen Anschluss zu lösen.
Testo Sensor GmbH
+49 7653 96597-0
Testo-Straße 1 +49 7653 96597-99
D-79853 Lenzkirch info@testo-sensor.de
www.testo-sensor.de
Material
Federstahldraht 1.4310 | SUS 302
Merkmal
Ohne (Standard)
Metall-Knickschutzfeder
1}
Material
Ø Schutzhülse
Anschlussleitung
D_____ E_____
Fühler, einzeln verpackt in PE Beutel
mittels Klemmverschraubung oder Tauchhülse
Durch die Wärmeableitung an die Umgebung können
Messfehler entstehen. Um diese möglichst klein zu halten,
empfehlen wir die Schutzhülse Ihres Temperaturfühlers
beim Einbau möglichst tief in das zu messende Medium
einzutauchen. Die optimale Einbautiefe sollte 10-15 mal dem
Ø der Schutzhülse bzw. bei Verwendung einer Tauchhülse dem
Ø der Tauchhülse entsprechen. Beim Einbau in Rohrleitungen,
deren Ø keine ausreichend tiefe Einbautiefe hat, sollten Sie den
Fühler entweder schräg oder in einem Rohrkrümmer einbauen.
Achten Sie darauf, dass sie ausreichend Platz haben, dass
der Fühler auch wieder ausgebaut werden kann. 1) Einbau
mit ausreichender Einbautiefe 2) Einbau schräg bei kleinem
Rohr-Ø 3) So nicht: Mindesteinbautiefe nicht erreicht
Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX
IBAN: DE32 6807 0030 0184 3333 00
Sparkasse Hochschwarzwald | BIC: SOLADES1HSW
IBAN: DE80 6805 1004 0004 5119 03
Code Merkmal
G31 TE-Stecker Typ J sw
Länge
Anschlussleitung
F_____
Technische Zeichnung - Stecker
Stecker Knickschutz
G_____ H_____
