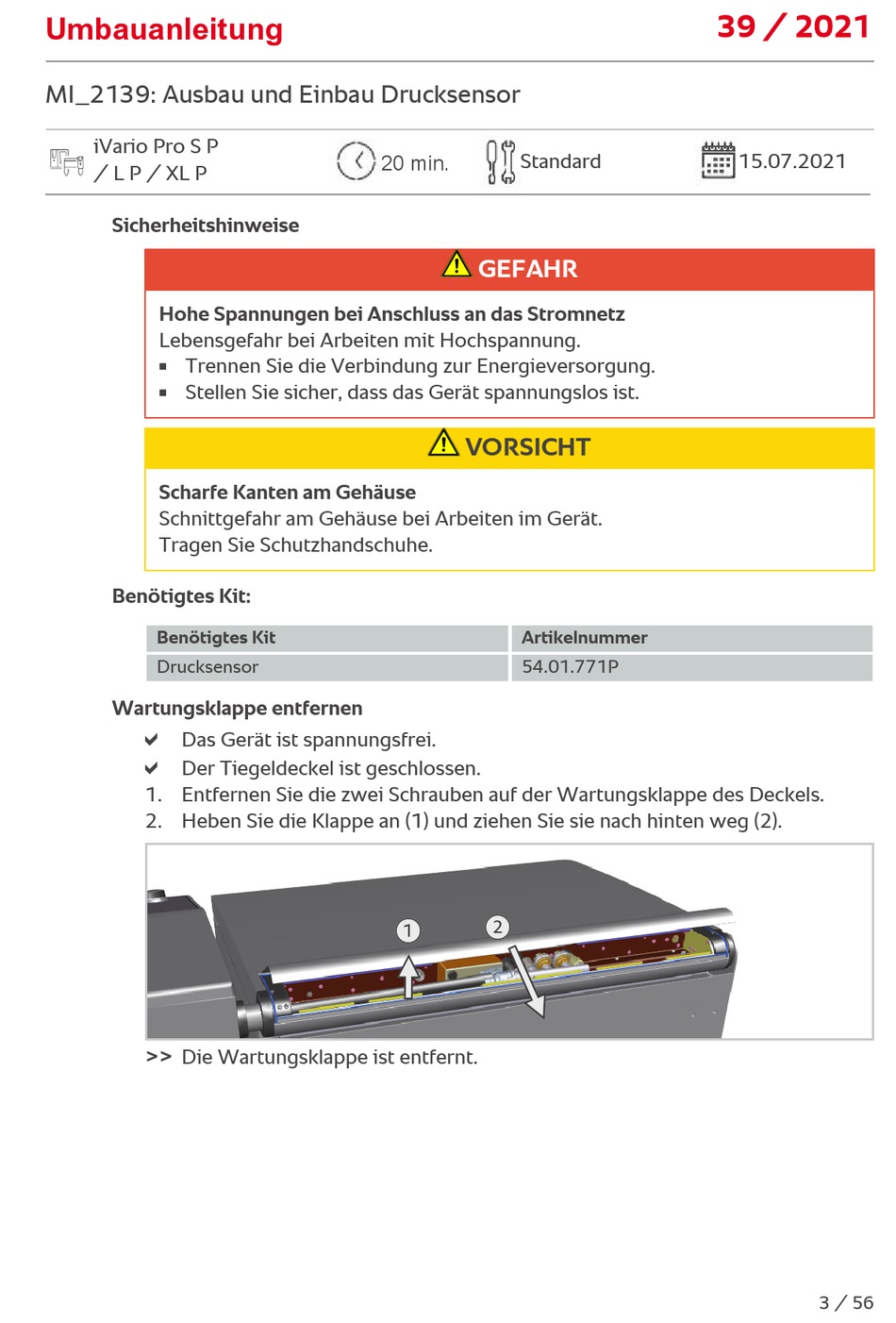

Umbauanleitung
MI_2139: Ausbau und Einbau Drucksensor
iVario Pro S P
/ L P / XL P
1
MI_2139: Ausbau und Einbau Drucksensor
Sicherheitshinweise
Hohe Spannungen bei Anschluss an das Stromnetz
Lebensgefahr bei Arbeiten mit Hochspannung.
Trennen Sie die Verbindung zur Energieversorgung.
n
Stellen Sie sicher, dass das Gerät spannungslos ist.
n
Scharfe Kanten am Gehäuse
Schnittgefahr am Gehäuse bei Arbeiten im Gerät.
Tragen Sie Schutzhandschuhe.
Benötigtes Kit:
Benötigtes Kit
Drucksensor
Wartungsklappe entfernen
a
Das Gerät ist spannungsfrei.
a
Der Tiegeldeckel ist geschlossen.
1. Entfernen Sie die zwei Schrauben auf der Wartungsklappe des Deckels.
2. Heben Sie die Klappe an (1) und ziehen Sie sie nach hinten weg (2).
>>
Die Wartungsklappe ist entfernt.
Standard
20 min.
GEFAHR
VORSICHT
Artikelnummer
54.01.771P
2
1
39 / 2021
15.07.2021
3 / 56
