F
EGH102F901

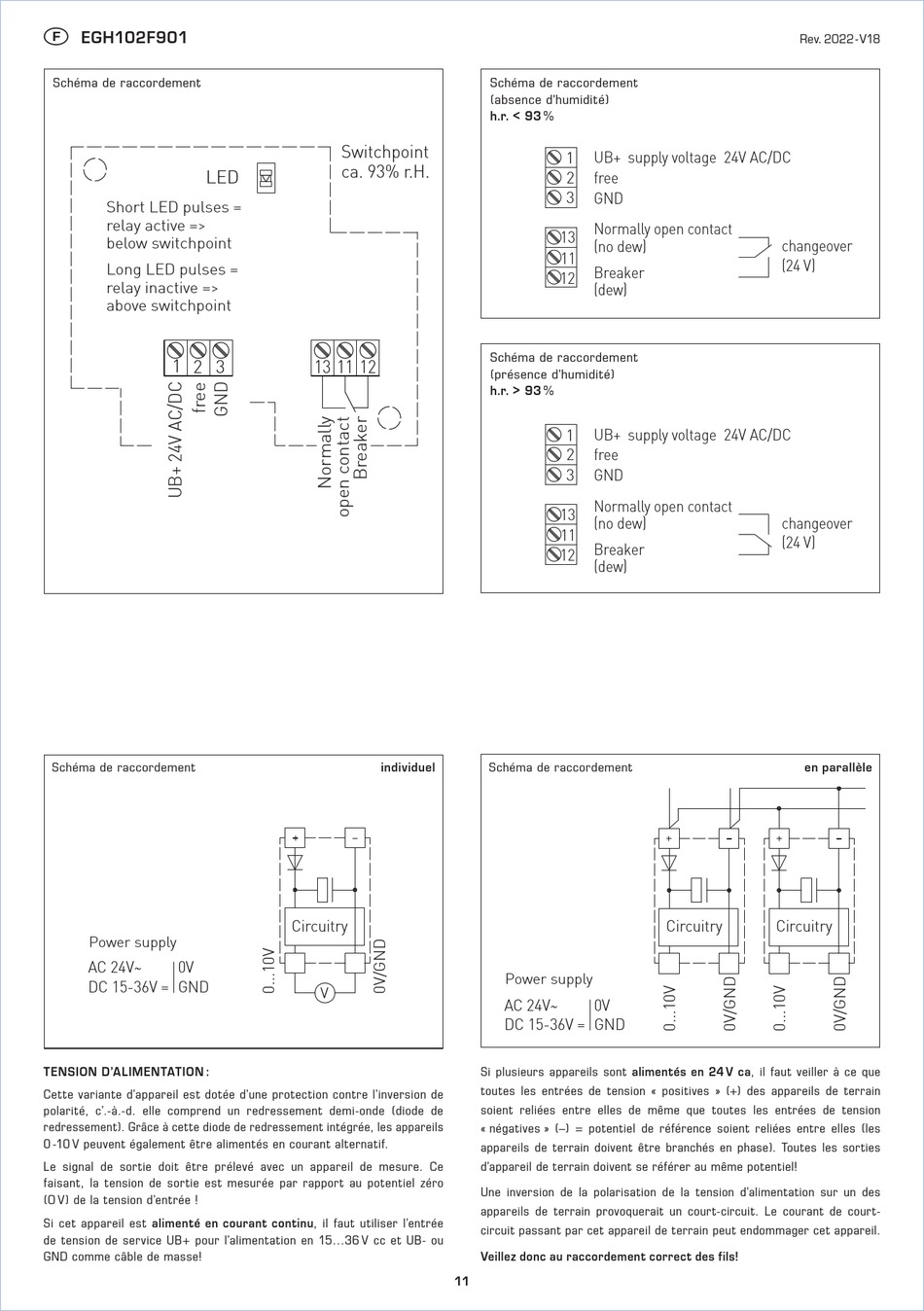

Schéma de raccordement
LED
Short LED pulses =
relay active =>
below switchpoint
Long LED pulses =
relay inactive =>
above switchpoint
1 2 3
Schéma de raccordement
Power supply
AC 24V~
0V
DC 15-36V = GND
TENSION D'ALIMENTATION :
Cette variante d'appareil est dotée d'une protection contre l'inversion de
polarité, c'.-à.-d. elle comprend un redressement demi-onde (diode de
redresse ment). Grâce à cette diode de redressement intégrée, les appareils
0 -10 V peuvent également être alimentés en courant alternatif.
Le signal de sortie doit être prélevé avec un appareil de mesure. Ce
faisant, la tension de sortie est mesurée par rapport au potentiel zéro
(O V) de la tension d'entrée !
Si cet appareil est alimenté en courant continu, il faut utiliser l'entrée
de tension de service UB+ pour l'alimentation en 15...36 V cc et UB- ou
GND comme câble de masse!
Switchpoint
ca. 93% r.H.
13 11 12
individuel
Circuitry
V
11
Schéma de raccordement
(absence d'humidité)
h.r. < 93 %
UB+ supply voltage 24V AC/DC
1
2
free
3
GND
Normally open contact
13
(no dew)
11
Breaker
12
(dew)
Schéma de raccordement
(présence d'humidité)
h.r. > 93 %
UB+ supply voltage 24V AC/DC
1
2
free
3
GND
Normally open contact
13
(no dew)
11
Breaker
12
(dew)
Schéma de raccordement
Power supply
AC 24V~
0V
DC 15-36V = GND
Si plusieurs appareils sont alimentés en 24 V ca, il faut veiller à ce que
toutes les entrées de tension « positives » (+) des appareils de terrain
soient reliées entre elles de même que toutes les entrées de tension
« négatives » (–) = potentiel de référence soient reliées entre elles (les
appareils de terrain doivent être branchés en phase). Toutes les sorties
d'appareil de terrain doivent se référer au même potentiel!
Une inversion de la polarisation de la tension d'alimentation sur un des
appareils de terrain provoquerait un court-circuit. Le courant de court-
circuit passant par cet appareil de terrain peut endommager cet appareil.
Veillez donc au raccordement correct des fils!
Rev. 2022 - V18
changeover
(24 V)
changeover
(24 V)
en parallèle
Circuitry
Circuitry
