- Seite 1 HOME GATE VERNETZTE UNIVERSAL- SCHALTVORRICHTUNG Ref.127041 www.avidsen.com...
-
Seite 2: Inhaltsverzeichnis
INHALT A - SICHERHEITSANWEISUNGEN 1 - VORSICHTSMASSNAHMEN 2 - HINWEIS 3 - INSTANDHALTUNG UND REINIGUNG 4 - RECYCLING B - PRODUKTBESCHREIBUNG 1 - INHALT DES SETS 2 - VERNETZTE SCHALTVORRICHTUNG C - MONTAGE 1 - MONTAGE AUF SCHIEBETOR 2 - MONTAGE AUF FLÜGELTOR 3 - MONTAGE FÜR GARAGE D - ANSCHLUSS E - VERBINDUNG... - Seite 3 VERNETZTE UNIVERSAL-SCHALTVORRICHTUNG F - VERWENDUNG 1 - VERWENDUNG ÜBER DIE APP 2 - VERWENDUNG MIT GOOGLE HOME 3 - VERWENDUNG MIT AMAZON ALEXA 4 - SZENARIO UND AUTOMATISIERUNG 4.1 SZENARIO 4.2 - ERSTELLUNG EINER AUTOMATISIERUNG G - TECHNISCHE UND GESETZLICHE INFORMATIONEN 1 - TECHNISCHE MERKMALE 2 - FUNKEIGENSCHAFTEN...
-
Seite 5: A - Sicherheitsanweisungen
Eine Verwendung, die den Anweisungen Verdünnungsmittel oder andere entzündliche in diesem Handbuch zuwiderläuft und zu Schäden Stoffe. führt, kann nicht der Firma Avidsen angelastet • Besprühen Sie das Gerät nicht direkt mit einem werden. Kinder sollten beaufsichtigt werden, um Spray. -
Seite 6: B - Produktbeschreibung

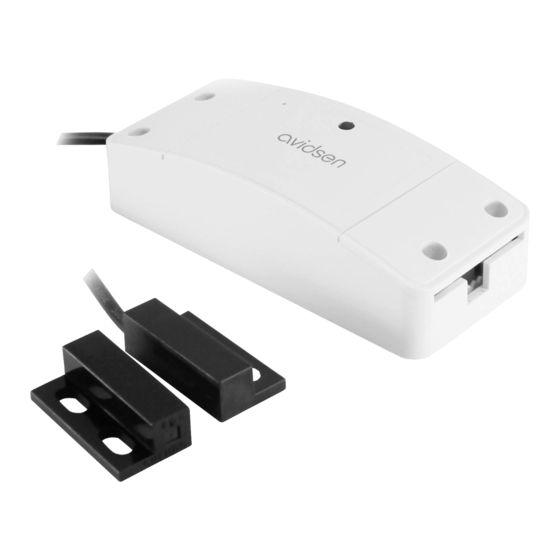

VERNETZTE UNIVERSAL-SCHALTVORRICHTUNG B - PRODUKTBESCHREIBUNG 1 - INHALT DES SETS Kabeldurchführung Vernetzte Schaltvorrichtung Schraube + Mutter Doppelseitiges Klebeband Passiver Magnet Doppelseitiges Klebeband Vorverkabelter Magnet mit Verlängerung Quickstart-Anleitung Magnetbefestigung Dieses Gerät kann jeden beliebigen Tor- bzw. Garagentorantrieb steuern, wenn dieser Antrieb über einen Steuereingang für einen potenzialfreien Kontakt verfügt. -
Seite 7: C - Montage
VERNETZTE UNIVERSAL-SCHALTVORRICHTUNG C - MONTAGE Stellen Sie vor der definitiven Montage des Geräts sicher, dass sich dieses Gerät in WLAN-Reichweite Ihrer Internetbox befindet. Planen Sie bei einer Montage außerhalb der WLAN-Reichweite die Montage eines WLAN-Repeaters ein. Dieses Gerät darf nicht im Freien montiert werden. Positionieren Sie das Gerät entweder im Kasten des Torantriebs oder in einer wasserdichten Anschlussdose. -
Seite 8: D - Anschluss
Stellen Sie den Schutzschalter auf die Position OFF, bevor Sie den 230 V-Anschluss vornehmen. Verlegen Sie die Kabel des Magneten und der Steuerung nicht in direkter Nähe des 230 V-Kabels. Gefahr der Störung des Signals durch Induktion. Eingang potenzialfreier Kontakt Avidsen HomeGate Antrieb Tor oder Garagentor 230V AC... -
Seite 9: E - Verbindung
Befolgen Sie nach Anschluss der Schaltvorrichtung die folgenden Anweisungen, um das Pairing durchzuführen. Laden Sie die Anwendung Avidsen Home im Play Store oder im App Store herunter. Starten Sie die Anwendung und melden Sie sich an, wenn Sie bereits ein Benutzerkonto haben. -
Seite 10: Verbindung Der Schaltvorrichtung
Gerät in der App installiert ist (z. B. IP-Kamera, vernetzte Steckdose etc.), auf + oben rechts in der App klicken. Wählen Sie das Gerät aus, das Sie zuordnen möchten, wählen Sie Home Gate. WICHTIG: Wenn eine Autorisierungsanfrage zur Positionsbestimmung erscheint, müssen Sie diese akzeptieren, damit Ihr Android- oder IOS-Gerät ihr WLAN abrufen... - Seite 11 Schwierigkeiten mit der Verbindung auftreten. Wenn diese Nachricht erscheint: Ihre Schaltvorrichtung ist jetzt betriebsbereit und erscheint in Ihrer App. Sie können jetzt Ihre Avidsen-Schaltvorrichtung über Ihr Smartphone steuern. Sie können sie umbenennen, indem Sie auf den kleinen Stift rechts vom Gerätenamen (werksseitig Garage) klicken.
-
Seite 12: F - Verwendung
VERNETZTE UNIVERSAL-SCHALTVORRICHTUNG F - VERWENDUNG 1 - VERWENDUNG ÜBER DIE APP Warnhinweis: Die Schaltvorrichtung ist anhand der Position der Magnete in der Lage, Ihnen anzuzeigen, ob Ihr Tor geschlossen ist oder nicht. Wenn die App Ihnen anzeigt, dass das Tor geöffnet ist, bedeutet dies, dass die beiden Magnete nicht mehr miteinander in Kontakt sind. -
Seite 13: Verwendung Mit Google Home
(GERÄTE) auf AJOUTER DES APPAREILS - „OK Google” schließe Tor. (GERÄTE HINZUFÜGEN) - „OK Google”, öffne Garage. - Wählen Sie die App Avidsen Home aus und - „OK Google”, schließe Garage. folgen Sie dann den Anweisungen. Weitere Informationen zu Alias-Namen für Geräte oder zur Erstellung/Zuweisung eines Raums finden Sie im Google-Support. -
Seite 14: Verwendung Mit Amazon Alexa
- Drücken Sie in der App Amazon Alexa auf das Menü oben links und wählen Sie Skills et Jeux (Skills und Spiele) aus. - Suchen Sie in der Liste der Skills nach Avidsen Home oder benutzen Sie die Suchfunktion oben rechts. -
Seite 15: Szenario Und Automatisierung
VERNETZTE UNIVERSAL-SCHALTVORRICHTUNG F - VERWENDUNG 4 - SZENARIO UND AUTOMATISIERUNG 4.1 SZENARIO Das Szenario-System der App Avidsen Home erlaubt, Aktionen zu bündeln, die auf Ihren Wunsch ausgelöst werden, indem Sie auf eine einzige Schaltfläche Ihres Smartphones klicken. Beispiel: Erstellung eines Szenarios „JE PARS“»... -
Seite 16: Erstellung Einer Automatisierung
Ausführung des neuen Szenarios zu aktivieren oder zu deaktivieren. 4.2 - ERSTELLUNG EINER AUTOMATISIERUNG Das Automatisierungssystem der App Avidsen Home erlaubt das Bündeln von Geräten und Aktionen, die automatisch durch die Aktion eines anderen Geräts oder durch eine Bedingung (Temperatur, Zeit …) ausgelöst werden . - Seite 17 VERNETZTE UNIVERSAL-SCHALTVORRICHTUNG F - VERWENDUNG Einstellung einer meteorologischen • QUAND TOUTES LES CONDITIONS SONT Temperaturbedingung* RÉUNIES (WENN ALLE BEDINGUNGEN Einstellung einer meteorologischen ERFÜLLT SIND) entspricht einer Funktion „ET“ Bedingung hinsichtlich der Luftfeuchte* (UND): Einstellung einer meteorologischen - Wenn Temperatur = x ET (UND) Zeit = y ET Bedingung* (UND) Gerät= n, dann …...
- Seite 18 VERNETZTE UNIVERSAL-SCHALTVORRICHTUNG F - VERWENDUNG Nachdem alle diese Einstellungen bestätigt wurden, können Sie Ihre Automatisierung oben rechts speichern Erlaubt die Nutzung eines bereits definierten Szenarios (einer Gruppe von Aktionen). Erlaubt die Nutzung einer bereits definierten Automatisation (einer 4.2.1 - PROGRAMMIERUNG DER automatischen Aktion) AUTOMATISIERUNG „OUVERTURE PORTAIL”...
- Seite 19 VERNETZTE UNIVERSAL-SCHALTVORRICHTUNG F - VERWENDUNG Der erste Parameter ist aufgezeichnet. Jetzt muss die Uhrzeit programmiert werden. Klicken Sie auf + . Wählen Sie die Uhrzeit für das Auslösen des Öffnens aus. Streichen Sie mit Ihrem Finger in der Spalte Stunden und in der Spalte Minuten nach oben oder nach unten.
- Seite 20 VERNETZTE UNIVERSAL-SCHALTVORRICHTUNG F - VERWENDUNG Benennen Sie Ihr Szenario nach Belieben um Anschließend muss ausgewählt werden, welche (in unserem Beispiel „OUVERTURE PORTAIL“ Aktion ausgeführt werden soll. (ÖFFNUNG TOR) Klicken Sie auf Sauvegarder (Speichern), nachdem Sie alle Parameter eingegeben haben. Wenn Sie auf die Details zugreifen oder das Szenario löschen möchten, klicken Sie oben rechts vom Namen, auf das Symbol „...“.
-
Seite 21: G - Technische Und Gesetzliche Informationen
VERNETZTE UNIVERSAL-SCHALTVORRICHTUNG G - TECHNISCHE UND GESETZLICHE INFORMATIONEN 1 - TECHNISCHE MERKMALE 200W Max. Leistung Funktionen Öffnet Tor und Garagentor Anschluss Drahtgebunden 1 Ausgang Kabelquerschnitt Bis 1,5 mm Gebrauch Innen- und Außenbereich Betriebstemperatur -10°C/+50°C Lagertemperatur -20°C/+70°C Stromversorgung 230 VAC/50 Hz Mittlerer Verbrauch <... -
Seite 22: Garantie
Nachlässigkeit, Stöße oder Unfälle verursacht 5 - GERÄTEUMTAUSCH - KUNDENDIENST wurden. Die Elemente dieses Geräts dürfen nicht von Personen geöffnet oder repariert Trotz aller Sorgfalt, die wir bei der Konzeption werden, die nicht der Firma Avidsen angehören. Herstellung Ihres Geräts aufgewendet Jeglicher Eingriff am Gerät führt zum Erlöschen... - Seite 23 Avidsen 19 Avenue Marcel Dassault ZAC des Deux Lions - 37200 Tours - France...
