Misurazione della tensione in CA

1) Portare l'interruttore delle funzioni su V
o sul campo V. Lo schermo LCD mostra la
scritta «AUTO AC» o «AUTO DC».
2) Collegare i conduttori di prova alla
sorgente o al carico da misurare.
3) Leggere lo schermo LCD. La polarità del
collegamento del conduttore ROSSO
viene indicata quando si esegue una
misurazione in CC.
4) Se si prova la tensione in CA, l'LCD mostra
il valore della tensione in CA.
5) Premere il tasto Hz% per selezionare la
misurazione della frequenza o del ciclo di
lavoro.
Nota:
1. Fare attenzione per evitare scosse
elettriche durante la misurazione di
tensioni elevate. Dopo aver completato
la misurazione, scollegare il conduttore
del dispositivo di misurazione dal circuito
testato.
2. La tensione in CC pura non presenta
frequenza o ciclo di lavoro, pertanto
l'operazione non è valida per la prova
della tensione in CC.
Campi di misurazione:
Campo Risoluzione
400 mV 1 mV
4 V 1 mV
40 V 10 mV
400 V 100 mV
600 V 1 V
Protezione da sovraccarico: 600 V CC o 600
CA (rms) per tutti i campi.
Campo di frequenze: 40-400 Hz.
68
Campi di misurazione:
Campo Risoluzione
400 Ω
4 kΩ
40 kΩ
400 kΩ
4 mΩ
40 mΩ
Tensione del circuito aperto: circa 0,25V
Protezione da sovraccarico: 15 s 250 V (rms)
per tutti i campi.

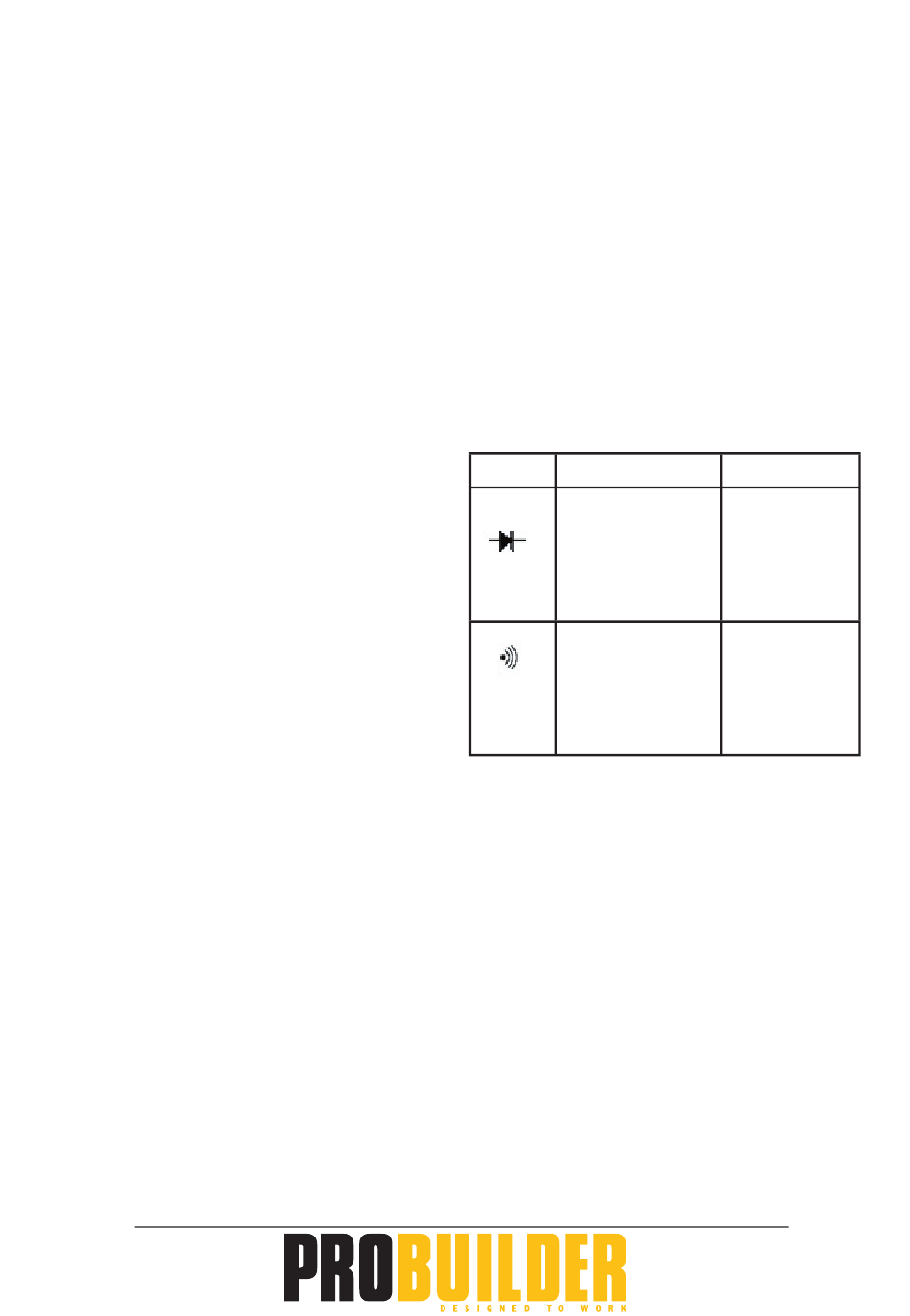

Diodo e continuità
Protezione da sovraccarico: 250V CC/CA rms
Precisione:
Per il test di continuità: Quando la resistenza
è compresa fra 30 Ω e 100 Ω, il segnalatore
±1,2% ± 8 D
acustico potrebbe suonare o non suonare.
±1,0% ± 8 D
Quando la resistenza è maggiore di 100 Ω, il
±1,0% ± 8 D
segnalatore acustico non suona.
±1,0% ± 8 D
±1,2% ± 8 D
0,1 Ω
1 Ω
10 Ω
100 Ω
1 kΩ
10 kΩ
Campo Introduzione
Viene
visualizzata
la caduta di
tensione diretta
approssimativa
Il segnalatore
acustico
integrato suona
se la resistenza è
minore di 30 Ω.
Precisione:
±1,2% + 8 D
±1,2% + 5 D
±1,2% + 5 D
±1,2% + 5 D
±1,2% + 5 D
±1,5% + 5 D
Nota
Tensione
del circuito
aperto: circa
1,5 V
Tensione
del circuito
aperto: circa
0,5V
