10 U-CONTROL UCA222 Bedienungsanleitung
7. Audioanschlüsse
Obwohl man das UCA222 auf verschiedene Arten in ein Studio-
oder Live-Setup integrieren kann, sind die herzustellenden
Audioanschlüsse in allen Fällen grundsätzlich identisch:

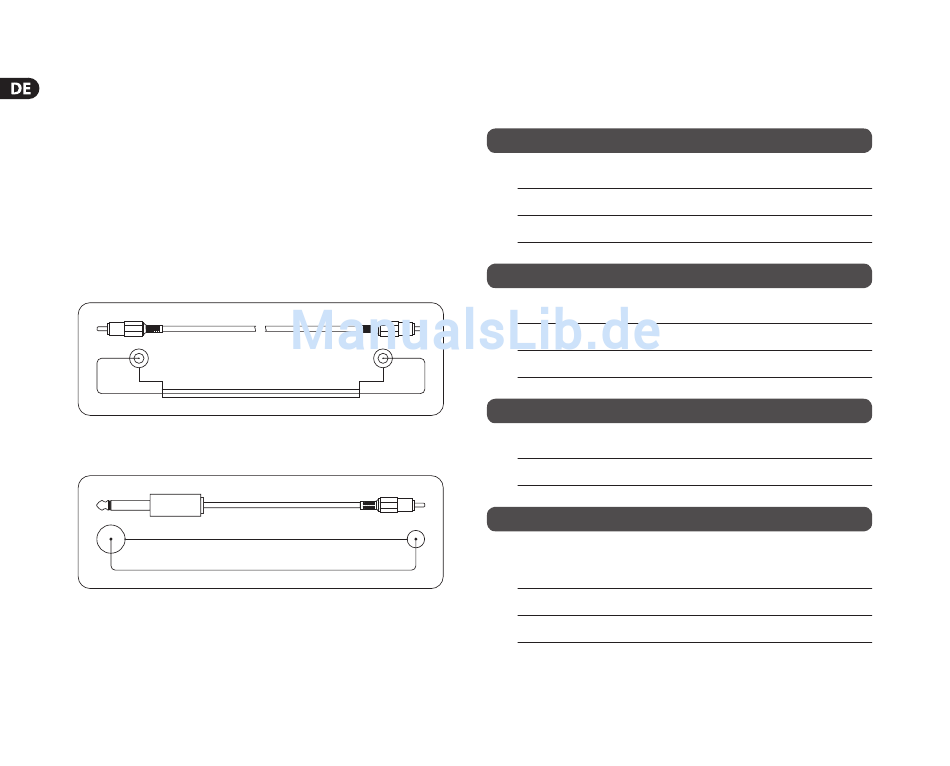

7.1 Verkabelung

Schließen Sie das UCA222 bitte über standard Cinch-Kabel an
andere Geräte an:
tip
sleeve
shield
Sie können auch ein 6,3 mm Klinken-Adapterkabel verwenden:
sleeve
tip

8. Technische Daten

Line In
Anschlüsse
Eingangsimpedanz
Max. Eingangspegel
Line Out
Anschlüsse
Ausgangsimpedanz
tip
Max. Ausgangspegel
sleeve

Digitalausgang

Anschluss
Ausgabeformat
Phones Out
sleeve
Anschluss
tip
Ausgangsimpedanz
Max. Ausgangspegel
Cinch, asymmetrisch
circa 27 kΩ
2 dBV
Cinch, asymmetrisch
circa 400 Ω
2 dBV
Toslink, Glasfaserkabel
S/PDIF
3,5 mm Stereo-
Miniklinkenbuchse
circa 50 Ω
-2 dBu, 2 x 3,7 mW @ 100 Ω
