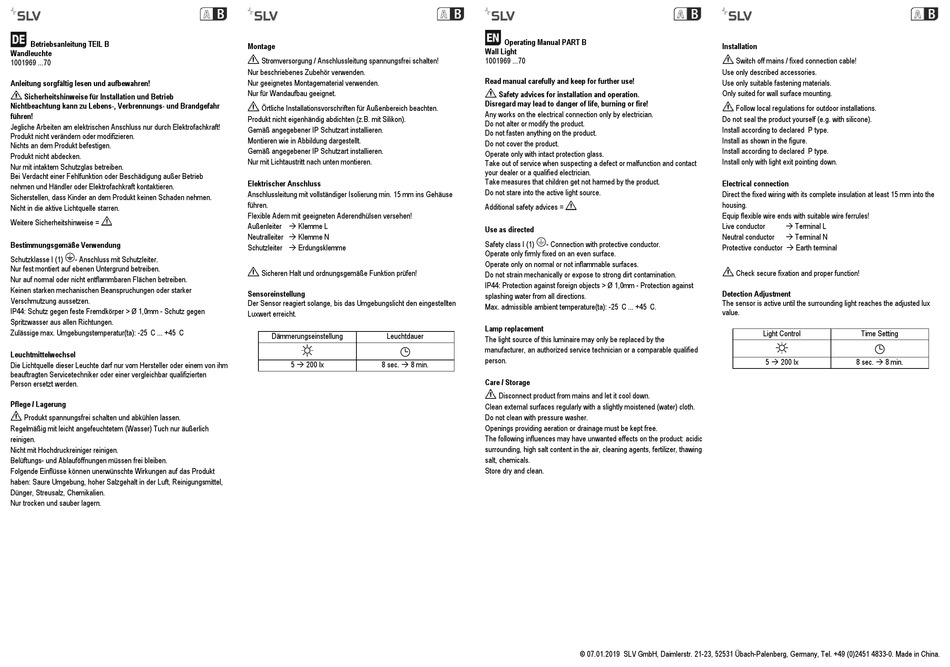

Betriebsanleitung TEIL B
Wandleuchte
1001969 ...70
Anleitung sorgfältig lesen und aufbewahren!
Sicherheitshinweise für Installation und Betrieb
Nichtbeachtung kann zu Lebens-, Verbrennungs- und Brandgefahr
führen!
Jegliche Arbeiten am elektrischen Anschluss nur durch Elektrofachkraft!
Produkt nicht verändern oder modifizieren.
Nichts an dem Produkt befestigen.
Produkt nicht abdecken.
Nur mit intaktem Schutzglas betreiben.
Bei Verdacht einer Fehlfunktion oder Beschädigung außer Betrieb
nehmen und Händler oder Elektrofachkraft kontaktieren.
Sicherstellen, dass Kinder an dem Produkt keinen Schaden nehmen.
Nicht in die aktive Lichtquelle starren.
Weitere Sicherheitshinweise =
Bestimmungsgemäße Verwendung
Schutzklasse I (1)
- Anschluss mit Schutzleiter.
Nur fest montiert auf ebenen Untergrund betreiben.
Nur auf normal oder nicht entflammbaren Flächen betreiben.
Keinen starken mechanischen Beanspruchungen oder starker
Verschmutzung aussetzen.
IP44: Schutz gegen feste Fremdkörper > Ø 1,0mm - Schutz gegen
Spritzwasser aus allen Richtungen.
Zulässige max. Umgebungstemperatur(ta): -25 C ... +45 C
Leuchtmittelwechsel
Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem von ihm
beauftragten Servicetechniker oder einer vergleichbar qualifizierten
Person ersetzt werden.
Pflege / Lagerung
Produkt spannungsfrei schalten und abkühlen lassen.
Regelmäßig mit leicht angefeuchtetem (Wasser) Tuch nur äußerlich
reinigen.
Nicht mit Hochdruckreiniger reinigen.
Belüftungs- und Ablauföffnungen müssen frei bleiben.
Folgende Einflüsse können unerwünschte Wirkungen auf das Produkt
haben: Saure Umgebung, hoher Salzgehalt in der Luft, Reinigungsmittel,
Dünger, Streusalz, Chemikalien.
Nur trocken und sauber lagern.
Montage
Stromversorgung / Anschlussleitung spannungsfrei schalten!
Nur beschriebenes Zubehör verwenden.
Nur geeignetes Montagematerial verwenden.
Nur für Wandaufbau geeignet.
Örtliche Installationsvorschriften für Außenbereich beachten.
Produkt nicht eigenhändig abdichten (z.B. mit Silikon).
Gemäß angegebener IP Schutzart installieren.
Montieren wie in Abbildung dargestellt.
Gemäß angegebener IP Schutzart installieren.
Nur mit Lichtaustritt nach unten montieren.
Elektrischer Anschluss
Anschlussleitung mit vollständiger Isolierung min. 15 mm ins Gehäuse
führen.
Flexible Adern mit geeigneten Aderendhülsen versehen!
Außenleiter Klemme L
Neutralleiter Klemme N
Schutzleiter Erdungsklemme
Sicheren Halt und ordnungsgemäße Funktion prüfen!
Sensoreinstellung
Der Sensor reagiert solange, bis das Umgebungslicht den eingestellten
Luxwert erreicht.
Dämmerungseinstellung
Leuchtdauer
5 200 lx
8 sec. 8 min.
Operating Manual PART B
Wall Light
1001969 ...70
Read manual carefully and keep for further use!
Safety advices for installation and operation.
Disregard may lead to danger of life, burning or fire!
Any works on the electrical connection only by electrician.
Do not alter or modify the product.
Do not fasten anything on the product.
Do not cover the product.
Operate only with intact protection glass.
Take out of service when suspecting a defect or malfunction and contact
your dealer or a qualified electrician.
Take measures that children get not harmed by the product.
Do not stare into the active light source.
Additional safety advices =
Use as directed
Safety class I (1)
- Connection with protective conductor.
Operate only firmly fixed on an even surface.
Operate only on normal or not inflammable surfaces.
Do not strain mechanically or expose to strong dirt contamination.
IP44: Protection against foreign objects > Ø 1,0mm - Protection against
splashing water from all directions.
Max. admissible ambient temperature(ta): -25 C ... +45 C.
Lamp replacement
The light source of this luminaire may only be replaced by the
manufacturer, an authorized service technician or a comparable qualified
person.
Care / Storage
Disconnect product from mains and let it cool down.
Clean external surfaces regularly with a slightly moistened (water) cloth.
Do not clean with pressure washer.
Openings providing aeration or drainage must be kept free.
The following influences may have unwanted effects on the product: acidic
surrounding, high salt content in the air, cleaning agents, fertilizer, thawing
salt, chemicals.
Store dry and clean.
© 07.01.2019 SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. +49 (0)2451 4833-0. Made in China.
Installation
Switch off mains / fixed connection cable!
Use only described accessories.
Use only suitable fastening materials.
Only suited for wall surface mounting.
Follow local regulations for outdoor installations.
Do not seal the product yourself (e.g. with silicone).
Install according to declared P type.
Install as shown in the figure.
Install according to declared P type.
Install only with light exit pointing down.
Electrical connection
Direct the fixed wiring with its complete insulation at least 15 mm into the
housing.
Equip flexible wire ends with suitable wire ferrules!
Live conductor
Terminal L
Neutral conductor
Terminal N
Protective conductor Earth terminal
Check secure fixation and proper function!
Detection Adjustment
The sensor is active until the surrounding light reaches the adjusted lux
value.
Light Control
Time Setting
5 200 lx
8 sec. 8 min.
