Becker Maple Leaf 147 Montageanleitung

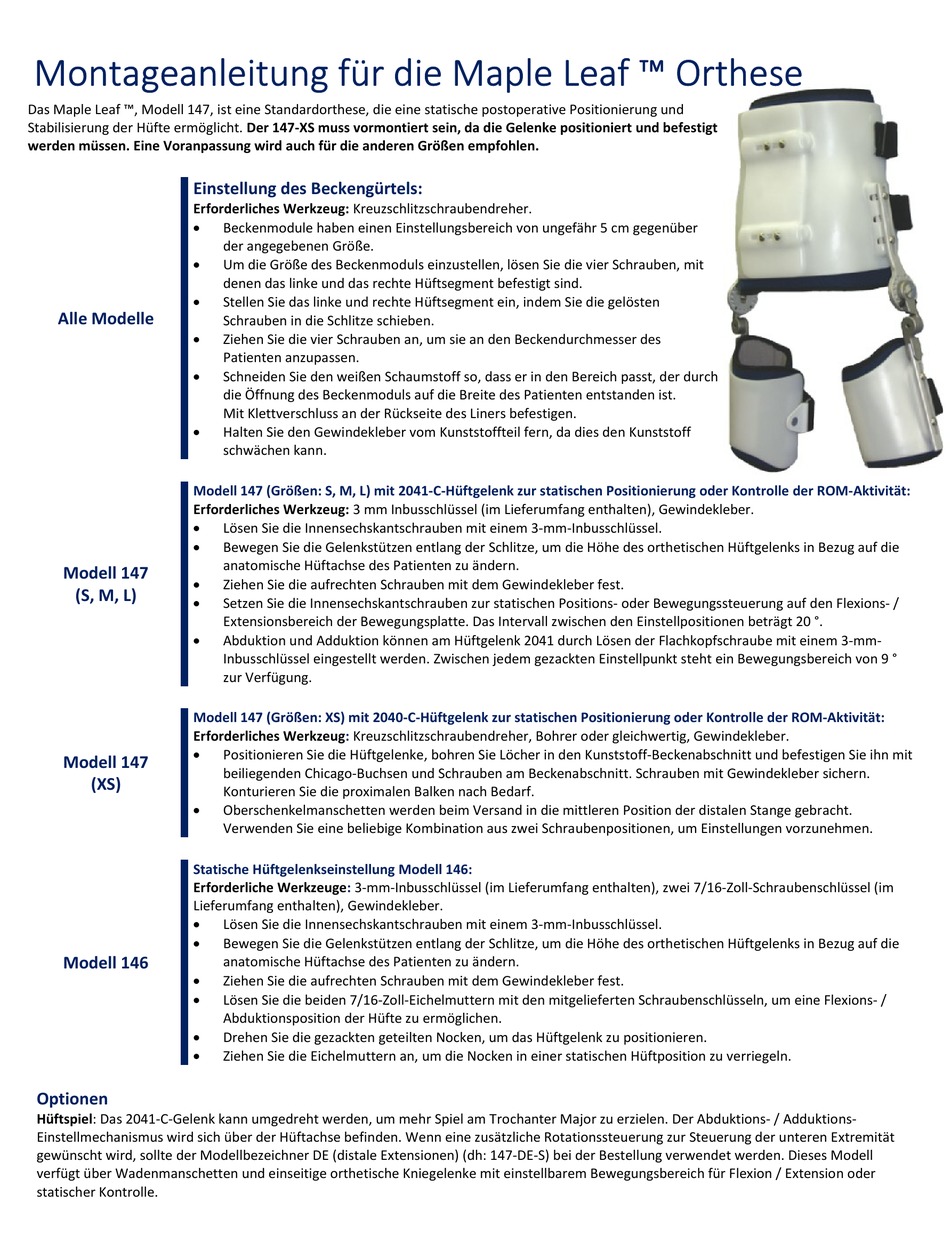

Montageanleitung für die Maple Leaf ™ Orthese
Das Maple Leaf ™, Modell 147, ist eine Standardorthese, die eine statische postoperative Positionierung und
Stabilisierung der Hüfte ermöglicht. Der 147-XS muss vormontiert sein, da die Gelenke positioniert und befestigt
werden müssen. Eine Voranpassung wird auch für die anderen Größen empfohlen.
Einstellung des Beckengürtels:
Erforderliches Werkzeug: Kreuzschlitzschraubendreher.



Alle Modelle



Modell 147 (Größen: S, M, L) mit 2041-C-Hüftgelenk zur statischen Positionierung oder Kontrolle der ROM-Aktivität:
Erforderliches Werkzeug: 3 mm Inbusschlüssel (im Lieferumfang enthalten), Gewindekleber.


Modell 147

(S, M, L)


Modell 147 (Größen: XS) mit 2040-C-Hüftgelenk zur statischen Positionierung oder Kontrolle der ROM-Aktivität:
Erforderliches

Modell 147
(XS)

Statische Hüftgelenkseinstellung Modell 146:
Erforderliche
Lieferumfang enthalten), Gewindekleber.


Modell 146




Optionen
Hüftspiel: Das 2041-C-Gelenk kann umgedreht werden, um mehr Spiel am Trochanter Major zu erzielen. Der Abduktions- / Adduktions-
Einstellmechanismus wird sich über der Hüftachse befinden. Wenn eine zusätzliche Rotationssteuerung zur Steuerung der unteren Extremität
gewünscht wird, sollte der Modellbezeichner DE (distale Extensionen) (dh: 147-DE-S) bei der Bestellung verwendet werden. Dieses Modell
verfügt über Wadenmanschetten und einseitige orthetische Kniegelenke mit einstellbarem Bewegungsbereich für Flexion / Extension oder
statischer Kontrolle.
Beckenmodule haben einen Einstellungsbereich von ungefähr 5 cm gegenüber
der angegebenen Größe.
Um die Größe des Beckenmoduls einzustellen, lösen Sie die vier Schrauben, mit
denen das linke und das rechte Hüftsegment befestigt sind.
Stellen Sie das linke und rechte Hüftsegment ein, indem Sie die gelösten
Schrauben in die Schlitze schieben.
Ziehen Sie die vier Schrauben an, um sie an den Beckendurchmesser des
Patienten anzupassen.
Schneiden Sie den weißen Schaumstoff so, dass er in den Bereich passt, der durch
die Öffnung des Beckenmoduls auf die Breite des Patienten entstanden ist.
Mit Klettverschluss an der Rückseite des Liners befestigen.
Halten Sie den Gewindekleber vom Kunststoffteil fern, da dies den Kunststoff
schwächen kann.
Lösen Sie die Innensechskantschrauben mit einem 3-mm-Inbusschlüssel.
Bewegen Sie die Gelenkstützen entlang der Schlitze, um die Höhe des orthetischen Hüftgelenks in Bezug auf die
anatomische Hüftachse des Patienten zu ändern.
Ziehen Sie die aufrechten Schrauben mit dem Gewindekleber fest.
Setzen Sie die Innensechskantschrauben zur statischen Positions- oder Bewegungssteuerung auf den Flexions- /
Extensionsbereich der Bewegungsplatte. Das Intervall zwischen den Einstellpositionen beträgt 20 °.
Abduktion und Adduktion können am Hüftgelenk 2041 durch Lösen der Flachkopfschraube mit einem 3-mm-
Inbusschlüssel eingestellt werden. Zwischen jedem gezackten Einstellpunkt steht ein Bewegungsbereich von 9 °
zur Verfügung.
Werkzeug: Kreuzschlitzschraubendreher, Bohrer oder gleichwertig, Gewindekleber.
Positionieren Sie die Hüftgelenke, bohren Sie Löcher in den Kunststoff-Beckenabschnitt und befestigen Sie ihn mit
beiliegenden Chicago-Buchsen und Schrauben am Beckenabschnitt. Schrauben mit Gewindekleber sichern.
Konturieren Sie die proximalen Balken nach Bedarf.
Oberschenkelmanschetten werden beim Versand in die mittleren Position der distalen Stange gebracht.
Verwenden Sie eine beliebige Kombination aus zwei Schraubenpositionen, um Einstellungen vorzunehmen.
Werkzeuge: 3-mm-Inbusschlüssel (im Lieferumfang enthalten), zwei 7/16-Zoll-Schraubenschlüssel (im
Lösen Sie die Innensechskantschrauben mit einem 3-mm-Inbusschlüssel.
Bewegen Sie die Gelenkstützen entlang der Schlitze, um die Höhe des orthetischen Hüftgelenks in Bezug auf die
anatomische Hüftachse des Patienten zu ändern.
Ziehen Sie die aufrechten Schrauben mit dem Gewindekleber fest.
Lösen Sie die beiden 7/16-Zoll-Eichelmuttern mit den mitgelieferten Schraubenschlüsseln, um eine Flexions- /
Abduktionsposition der Hüfte zu ermöglichen.
Drehen Sie die gezackten geteilten Nocken, um das Hüftgelenk zu positionieren.
Ziehen Sie die Eichelmuttern an, um die Nocken in einer statischen Hüftposition zu verriegeln.
