INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
CS 10 K – B IN AWG 26/24/28
Professional crimping hand tool
Professionelles Crimphandwerkzeug
Version
Language |
Sprache
Item-No. |
Artikel-Nr.
Errors and technical modification subject to change
Irrtümer und technische Änderungen vorbehalten
07/2022_REV.0
EN |
DE
HT-910461LW
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Jam CS 10 K

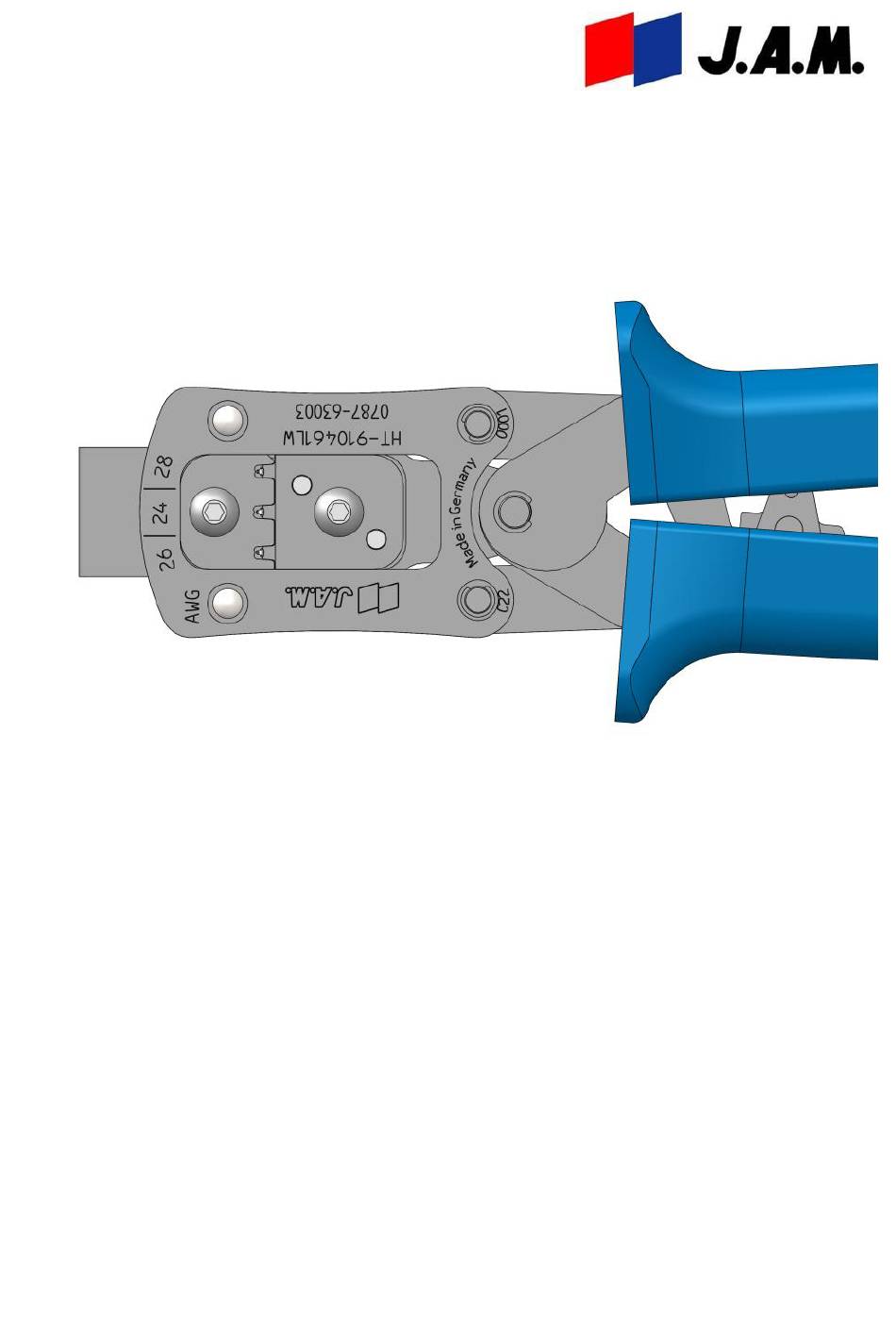

- Seite 1 INSTRUCTION MANUAL BEDIENUNGSANLEITUNG CS 10 K – B IN AWG 26/24/28 Professional crimping hand tool Professionelles Crimphandwerkzeug Version 07/2022_REV.0 Language | Sprache EN | Item-No. | Artikel-Nr. HT-910461LW Errors and technical modification subject to change Irrtümer und technische Änderungen vorbehalten...
- Seite 2 Customer Service | Kundendienst JAPAN AUTOMATIC MACHINE CO., LTD. 3-28-4 Shimomaruko Ota-ku, Tokyo 146-0092, Japan +81-3-3756-1431 +81-3-3756-4320 www.jam-net.co.jp/eng...
-
Seite 3: Inhaltsverzeichnis
Table of contents | Inhaltsverzeichnis 1 Introduction | Einleitung ..................4 About this Manual | Zu dieser Bedienungsanleitung ........... 4 Intended Use | Bestimmungsgemäße Verwendung ..........4 Application Range | Anwendungsbereich............5 2 Features Overview | Funktionsübersicht ..............6 3 Crimping | Crimpen .................... -
Seite 4: Introduction | Einleitung
Umbauten am Handwerkzeug schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. Intended Use | Bestimmungsgemäße Verwendung The CS 10 K-B IN Crimping Tool allows crimping of the below mentioned products: Das CS 10 K-B IN Crimpwerkzeug ist zur Verarbeitung der unten aufgeführten Artikel vorgesehen:... -
Seite 5: Application Range | Anwendungsbereich
Application Range | Anwendungsbereich Cross sec- Crimp height Crimp width Crimp height Crimp width tion range wire barrel A wire barrel A wire barrel B wire barrel B Leiterquer- Crimphöhe Lei- Crimpbreite Lei- Crimphöhe Lei- Crimpbreite Lei- schnitt terbereich A terbereich A terbereich B terbereich B... -
Seite 6: Features Overview | Funktionsübersicht
Features Overview | Funktionsübersicht Vorderseite Front Tool Frame Werkzeugrahmen Crimp Matrize Crimpnest Specification cross section range Angabe Leiterquerschnitt Contact positioning with insulation stop plate Kontaktpositionierung mit Isolationsstopblech Rückseite Back Handles Griffe ... -
Seite 7: Crimping | Crimpen
Crimping | Crimpen INFO The cable has to be stripped to the correct length to achieve a proper crimping result. Please follow the specifications of the contact material or the information of the contact manufacturer. Um ein ordnungsgemäßes Crimpergebnis zu erzielen, muss das Kabel auf die richtige Länge abisoliert werden. - Seite 8 Insert the conductor up to the insulation stop plate Leiter bis an Isolationsstopblech einlegen...
-
Seite 9: Correct Crimping Result | Korrektes Crimpergebnis
Correct Crimping Result | Korrektes Crimpergebnis ✓ ✓ ✓ ✓ ✓ INFO It is necessary to pay attention to a correct crimp result. An incorrect crimp result can cause a serious damage within the electronic in further processing. Please pay attention that incorrect crimped wires are disposed and not processed. Bitte achten Sie unbedingt auf ein korrektes Crimpergebnis. -
Seite 10: Premature Release Of The Tool | Vorzeitiges Entriegeln Des Werkzeuges
Premature Release of the Tool | Vorzeitiges Entriegeln des Werk- zeuges INFO Do not use the crimped wire in case of a premature release! Den gecrimpten Leiter im Fall des vorzeitigen Entriegelns nicht verwenden! Service and Maintenance | Wartung und Instandhaltung Remove dust, moisture and other residues with a clean and soft brush or a lint- free cloth.
