INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG

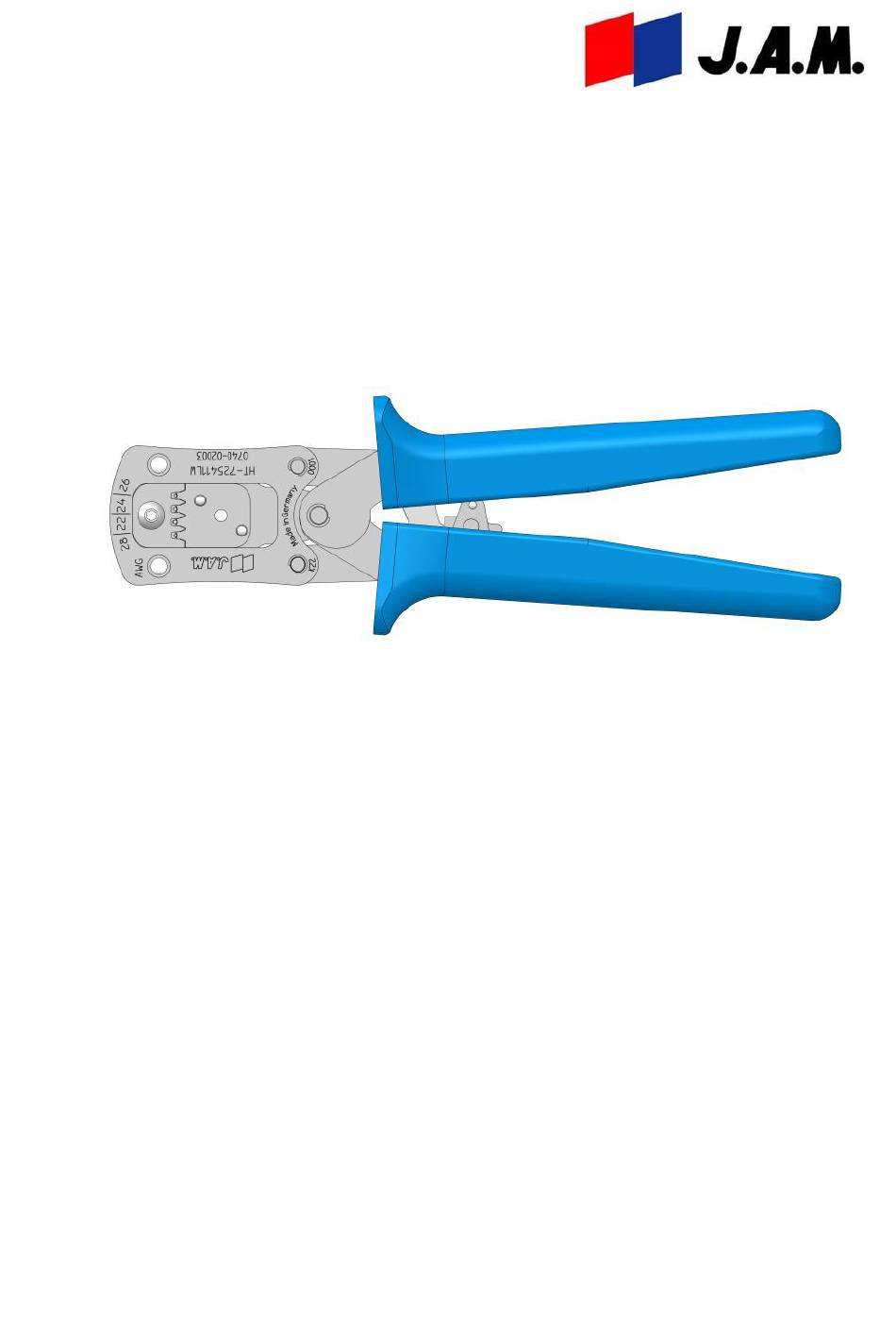

CS 10 K – RM/RMH
AWG 28/22/24/26
Professional crimping hand tool
Professionelles Crimphandwerkzeug
Version
Language |
Sprache
Item-No. |
Artikel-Nr.
Errors and technical modification subject to change
Irrtümer und technische Änderungen vorbehalten
09/2023_REV.0
EN |
DE
HT-725411LW
Inhaltsverzeichnis
Verwandte Anleitungen für Jam CS 10 K-RM/RMH
Inhaltszusammenfassung für Jam CS 10 K-RM/RMH
- Seite 1 INSTRUCTION MANUAL BEDIENUNGSANLEITUNG CS 10 K – RM/RMH AWG 28/22/24/26 Professional crimping hand tool Professionelles Crimphandwerkzeug Version 09/2023_REV.0 Language | Sprache EN | Item-No. | Artikel-Nr. HT-725411LW Errors and technical modification subject to change Irrtümer und technische Änderungen vorbehalten...
- Seite 2 Customer Service | Kundendienst JAPAN AUTOMATIC MACHINE CO., LTD. 3-28-4 Shimomaruko Ota-ku, Tokyo 146-0092, Japan +81-3-3756-1431 +81-3-3756-4320 www.jam-net.co.jp/eng...
-
Seite 3: Inhaltsverzeichnis
Table of contents | Inhaltsverzeichnis 1 Introduction | Einleitung ..................4 About this Manual | Zu dieser Bedienungsanleitung ........... 4 Intended Use | Bestimmungsgemäße Verwendung ..........4 Application Range | Anwendungsbereich............4 2 Features Overview | Funktionsübersicht ..............5 3 Crimping | Crimpen .................... -
Seite 4: Introduction | Einleitung
Umbauten am Handwerkzeug schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. Intended Use | Bestimmungsgemäße Verwendung The CS 10 K-RM/RMH Crimping Tool allows crimping of the below mentioned products: Das CS 10 K-RM/RMH Crimpwerkzeug ist zur Verarbeitung der unten aufgeführ- ten Artikel vorgesehen:... -
Seite 5: Features Overview | Funktionsübersicht
Features Overview | Funktionsübersicht Vorderseite Front Tool Frame Werkzeugrahmen Crimp Matrize Crimpnest Specification cross section range Angabe Leiterquerschnitt Handles Griffe Rückseite Back Flap locator Klapppositionierer Ratchet Release Entriegelbare Zwangssperre ... -
Seite 6: Crimping | Crimpen
Crimping | Crimpen INFO The cable has to be stripped to the correct length to achieve a proper crimping result. Please follow the specifications of the contact material or the information of the contact manufacturer. Um ein ordnungsgemäßes Crimpergebnis zu erzielen, muss das Kabel auf die richtige Länge abisoliert werden. -
Seite 7: Correct Crimping Result | Korrektes Crimpergebnis
Insert the conductor up to the insulation stop plate Leiter bis an Isolationsstopblech einlegen INFO For easy removal of the contact, open the loca- tor slightly. Zum leichteren Entnehmen des Kontaktes, den Positionierer leicht öffnen. Correct Crimping Result | Korrektes Crimpergebnis ✓... -
Seite 8: Premature Release Of The Tool | Vorzeitiges Entriegeln Des Werkzeuges
Premature Release of the Tool | Vorzeitiges Entriegeln des Werk- zeuges INFO Do not use the crimped wire in case of a premature release! Den gecrimpten Leiter im Fall des vorzeitigen Entriegelns nicht verwenden! Service and Maintenance | Wartung und Instandhaltung Remove dust, moisture and other residues with a clean and soft brush or a lint- free cloth.
