INSTRUCTION
982757.002
Stellen Sie sicher, dass der Strom ausgeschaltet ist, bevor die Klemmen verdrahtet werden.
2
Nur 0,2 - 0,5 mm flexible Leitungen verwenden. Am Ende der Leitung ca 5 mm der Ummantelung
abisolieren. Bei Benutzung flexibler Leitungen müssen Aderendhülsen verwendet werden.
Kabel in die entsprechenden Anschlüsse einführen.
Drücken Sie die Tasten oben auf dem Gehäuse und führen Sie die Leitungen in die entsprechenden
Löcher ein. Die Polarität von DA und DA spielt keine Rolle.
Wird die Sensoreinheit in einer warmen Umgebung installiert (z.B. in einer Leuchte oder in einem
Deckenauslass über einer Leuchte) muss beachtet werden, dass die Umgebungstemperatur
nicht den angegebenen maximalen Wert überschreitet.

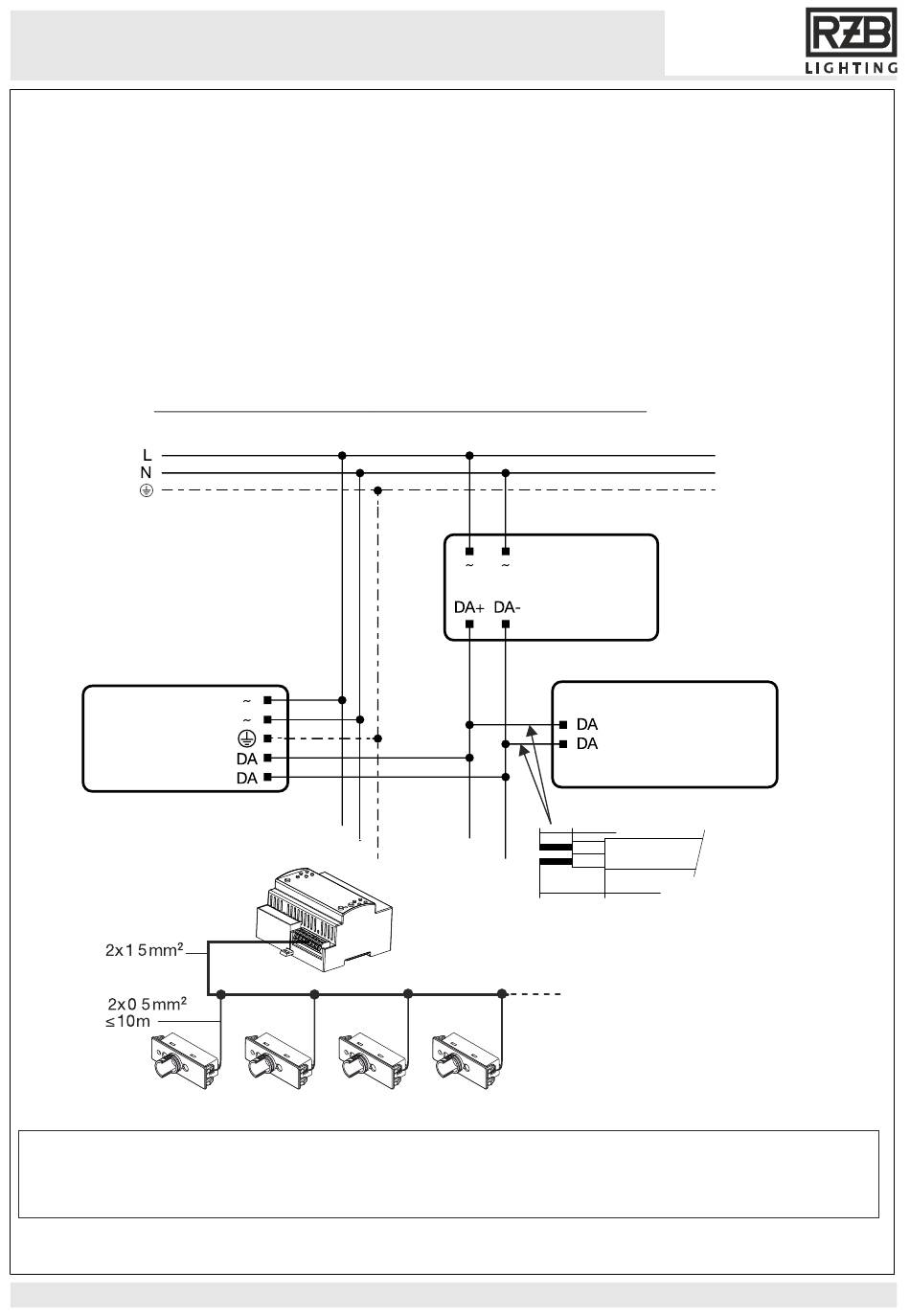

Anschluss-Schema DALI Sensor LS/PD LI G2
DALI EVG
Controller
,
,
!
Hinweis:
Ein Anschließen höherer Spannungen als DALI-Spannung führt zur Zerstörung des Gerätes.
Ein Betrieb mit 24 V / 110 V / 230 V ist generell unzulässig!
4
Installation
www.rzb.de
DALI
Steuer-
gerät
DALI Sensor
LS/PD LI G2
2
≤ 10 m 0,2 - 0,5 mm
5 mm
20 mm
2021-01-29
