Inhaltszusammenfassung für ullrich-sport MINI

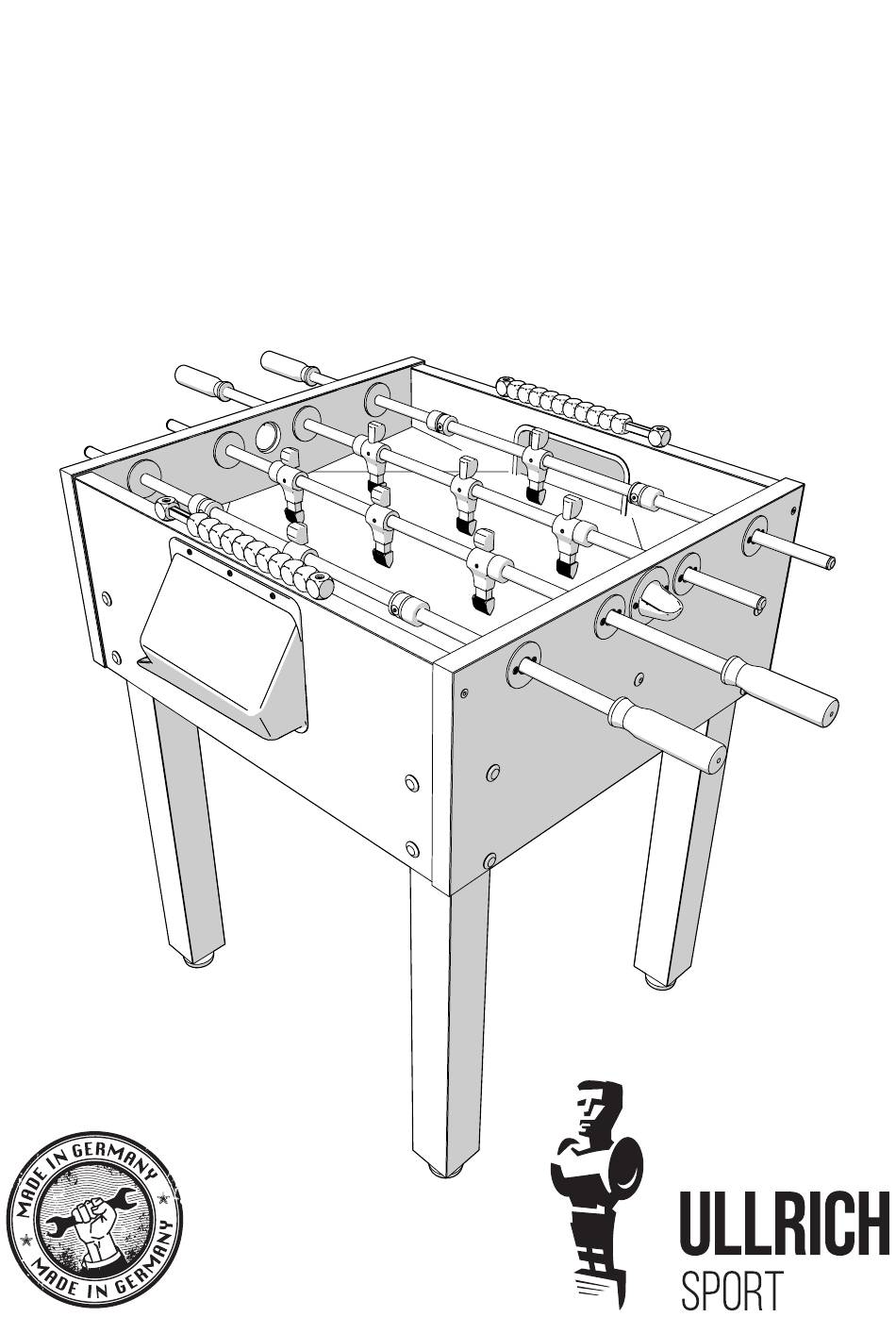

- Seite 1 Ullrich-Sport MINI...
-
Seite 2: Benötigte Werkzeuge
TEILELISTE ULLRICH - MINI 8 x 20 mm 8 x 30 mm 3,5 x 16 mm 3,5 x 19 mm 3,5 x 35 mm Achtung! Die Schrauben be nden sich in der Tüte mit den Lagern. Bei Wechsellagersystem nur 16x... -
Seite 3: Dübel Nicht Mit Dem Hammer Rein-Schlagen
BITTE BEACHTEN: BEI VORMONTIERTEN TISCHEN BEGINNT DER AUFBAU AB SCHRITT ( 7 ) 0061 Dübel nicht mit dem Hammer rein-schlagen 0096 0076... - Seite 4 Bitte vermeiden Sie, das Spielfeld an den Ecken anzuheben, da die Ecken von unten eingefräst sind und somit brechen können. Die seitlichen Spielfeldkeile dienen der Bandenanhebung. Sollte das Spielfeld nicht in die Nut passen, kann der Keil ca. 2-3 mm herausgezogen werden. Das erleichtert die Montage.
- Seite 5 Drücken sie die 4 Ecken des Spielfeldes nach unten und stecken SIe nur mit der Hand einen Dübel (NR. 0075) in die seitliche Bohrung. Der Dübel darf nicht über die Oberfläche des Seitenteils hinausragen. Anschliessend die Schrauben (NR.0076) im Seitenteil fest anziehen. 0075 0075 SChrauben...
- Seite 6 0077 0093...
- Seite 7 Drücken Sie die ecken des Spielfelds mithilfe der beine herunter bis die Bohrungen übereinstimmen...
- Seite 8 0040 0049 0031 ACHTUNG: Drehen sie zuerst die schrauben des Kopfteils fest, danach die schrauben des Seitenteils. So verhindern sie einen spalt zwischen kopf- und Seitenteil. Die Schraube hat am Kopfende einen Vierkant, der sich beim Befestigen der Schraube zur Selbstsicherung in das Holz zieht.
- Seite 9 0012 0007 0003...
- Seite 10 0005 0003...
-
Seite 11: Demontage
Lagerseite Ohne Bohrung innen montieren MONTAGE DEMONTAGE 0004 Befestigen Sie die Lager mit der Zur Demontage der Lagerschalen benutzen sie Linsen - Blechschraube 3,5 x 19 mm einen splintentreiber. Stecken sie diesen in ein ( Schraubenliste nr. 0004 ) Schraubenloch und schlagen sie abwechselnd Die Schrauben der Lager nur handfest anziehen, leicht mit dem Hammer auf den splintentreiber da die Stangen sonst klemmen können. - Seite 12 Schlagen sie die Stange Leicht mit dem Griff auf den Boden, bis sich der Griff komplett auf die Stange schiebt. Tipp: Bitte legen sie dabei eine Unterlage auf den Boden z.B. ein Holzbrett damit der Boden geschützt ist. ( zum Griff ) <-------------------------- lange seite Kurze seite STANGE 3 LOCH TOR STANGE 3 LOCH STURM...
- Seite 13 BITTE BEIM AUFZIEHEN DER FIGUREN DIE RICHTIGE AUSRICHTUNG BEACHTEN. 0014 0014...
-
Seite 14: Pflege Wartung Und Hinweise
PFLEGE WARTUNG und Hinweise Pflege Spielfeldreinigung: Benutzen sie zum Reinigen des Spielfelds nur klares Wasser. Der Lappen sollte nur leicht feucht sein. Anschließend das Spielfeld mit einem Lappen trocken reiben. Lagerreinigung: Zum Reinigen der Lager müssen die Stangen ausgebaut werden. Benutzen sie hierfür warmes Wasser, etwas Spülmittel und einen Lappen.
