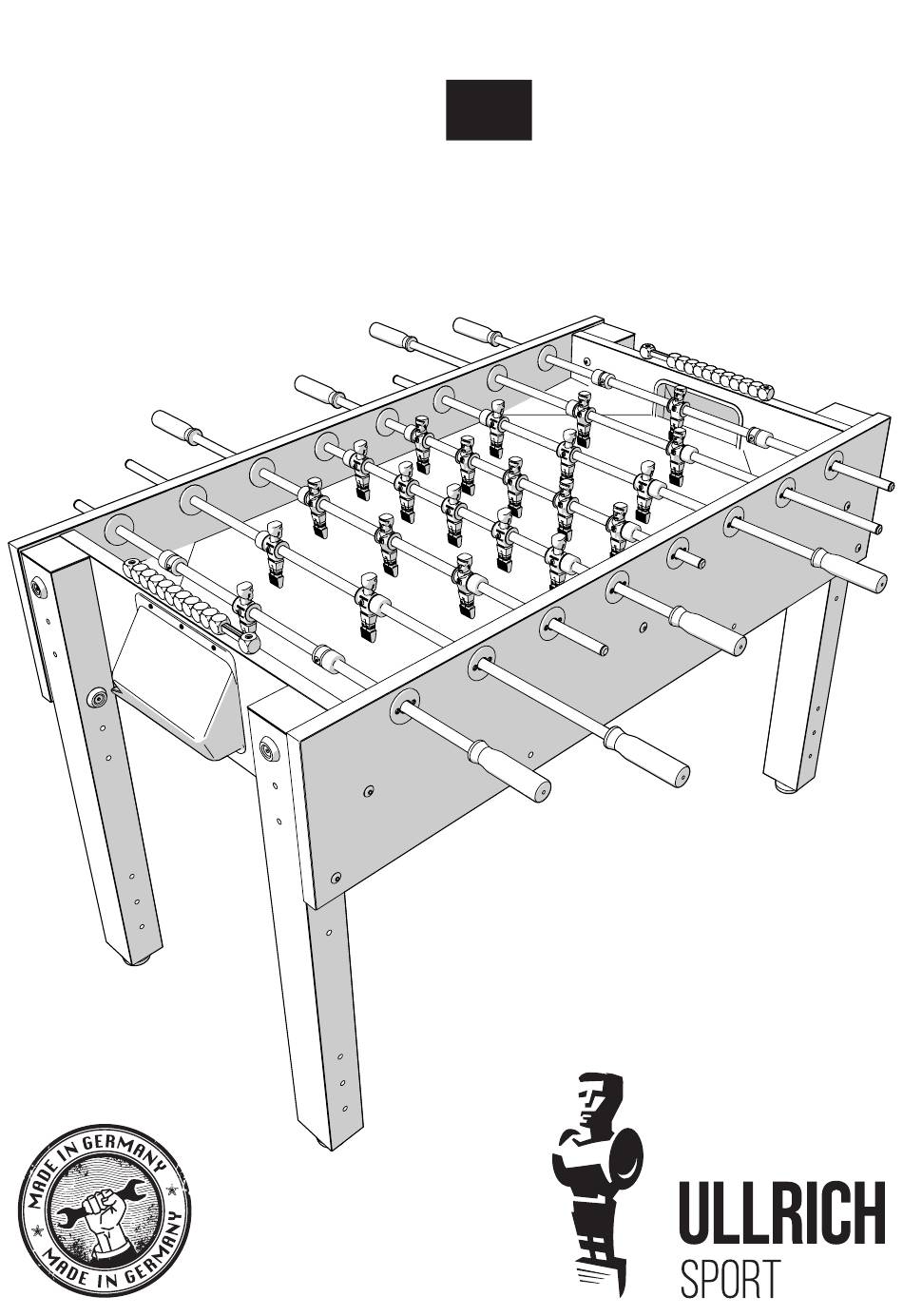

- Seite 1 Ullrich-Sport BASIC...
-
Seite 2: Benötigte Werkzeuge
TEILELISTE Ullrich - Basic PRO 8 x 30 mm 3,5 x 16 mm 3,5 x 19 mm 3,5 x 35 mm Achtung! Achtung! Die Schrauben be nden sich in der Tüte mit den Einschlagmuffe Lagern. Bei Wechsellagersystem nur 16x ggf. bereits... - Seite 3 BITTE BEACHTEN: BEI VORMONTIERTEN TISCHEN BEGINNT DER AUFBAU AB SCHRITT ( 8 ) 0061 Dübel nicht mit dem Hammer rein-schlagen Die Gewindestange 0096 befindet sich in der separaten Stangenbox. 0096 0076...
- Seite 4 Bitte vermeiden Sie, das Spielfeld an den Ecken anzuheben, da die Ecken von unten eingefräst sind und somit brechen können. Die seitlichen Spielfeldkeile dienen der Bandenanhebung. Sollte das Spielfeld nicht in die Nut passen, kann der Keil ca. 2-3 mm heRausgezogen werden.
-
Seite 5: Schrauben Leicht Andrehen
SChrauben leicht andrehen 0076... - Seite 6 0061 Drücken sie die 4 Ecken des Spielfeldes nach unten und stecken sie nur mit der hand einen Dübel ( Nr.0061) in die seitliche Bohrung. Anschließend die Schrauben ( nr. 0076 ) im seitenteil fest anziehen. Tipp: Benutzen sie zum runter drücken der Ecken einen Hammer. Aber bitte drücken sie die Ecken nur mit dem Hammerstiel herunter.
- Seite 7 0077 0093...
- Seite 8 0076 0100 0036 0076 0100 0034...
- Seite 9 0007 0005 0003...
- Seite 10 Achtung! Beim Wechsellagersystem bitte die Lagerreihenfolge und das Beiblatt „Wechsellager“ beachten. Lagerseite Ohne Bohrung innen montieren...
-
Seite 11: Demontage
MONTAGE DEMONTAGE 0004 Befestigen Sie die Lager mit der Zur Demontage der Lagerschalen benutzen sie Linsen - Blechschraube 3,5 x 19 mm einen splintentreiber. Stecken sie diesen in ein ( Schraubenliste nr. 0004 ) Schraubenloch und schlagen sie abwechselnd Die Schrauben der Lager nur handfest anziehen, leicht mit dem Hammer auf den splintentreiber da die Stangen sonst klemmen können. - Seite 12 Bitte beim Aufziehen der Figuren die richtige Ausrichtung beachten STANGE 3 LOCH STANGE 2 LOCH STANGE 5 LOCH STANGE 3 LOCH Tipp: Zum Aufziehen der Figuren auf die Stange, empfehlen wir ein Schmiermittel zu verwenden (z.B. Pronto oder Silikonspray) GLEITRINGE SIND EIN UPGRADE UND NICHT STANDARDMÄßIG DABEI 0014...
- Seite 13 KLAPPFUNKTION DER BEINE Schraube 0034 von 0076 lösen und Schraube entnehmen Hülsenmutter Verbleibt in der Torwand 0034 Bein Einklappen und mit Schraube 0034 fixieren...
-
Seite 14: Pflege Wartung Und Hinweise
PFLEGE WARTUNG und Hinweise Pflege Spielfeldreinigung: Benutzen sie zum Reinigen des Spielfelds nur klares Wasser. Der Lappen sollte nur leicht feucht sein. Anschließend das Spielfeld mit einem Lappen trocken reiben. Lagerreinigung: Zum Reinigen der Lager müssen die Stangen ausgebaut werden. Benutzen sie hierfür warmes Wasser, etwas Spülmittel und einen Lappen.
