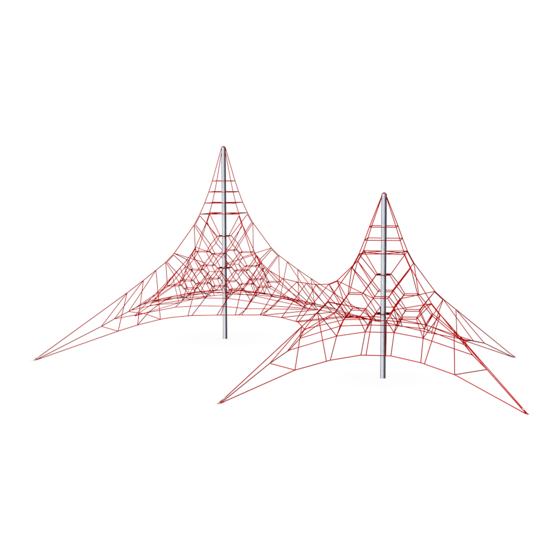

COROCORD 3030/2 Montageanleitung

MONTAGEANLEITUNG / INSTALLATION INSTRUCTION
Begriffe
Fig. 1
Fig. 1
Mastfuß
Ankerblock Mastfundament
Fig. 2
Horizontales Randseil
Sicherheitshinweise
! Fundamentgröße und Betonqualität
müssen den Herstellerangaben entsprechen !
! Zustand und Lage der einbetonierten Eisenteile
müssen den Herstellerangaben entsprechen !
Überdeckung der Fundamente muß den
!
Herstellerangaben entsprechen!
Werkzeuge
Bandmaß, Zollstock, Hammer, Feilen, Meißel,
Schraubenschlüssel, Gummihammer, Greifzug, Schlupp,
Schaufel
Copyright 2010 by COROCORD Raumnetz GmbH / Eichborndamm 167 / D-13403 Berlin / Telefon +49 30. 408988-0 / Fax +49 30. 408988-77 / info@corocord.de / www.corocord.de
Personal- und Zeitaufwand
Gerät Montagezeit
3030/2
3144/2
Mastkopf
3144/3244 6 Stunden
Mast
3244/2
3244/3344 2 Tage
Vertikales
3348/2
Randseil
3348/3448 2 Tage
Horizontales
3448/2
Randseil
Kontrolle der Montagevoraussetzungen
Fig. 3
Vertikales Randseil
Sicherungsseil
Spannschloß
Sicherheitsanker
Hauptanker
Kontrollieren Sie:
- Die Fundamente
nach Fundament- und Detailplan,
Diagonalen und die Seitenlängen zwischen den
Hauptankern A, B, C, D
- Die Ankerlaschen.
Sind alle Bohrungen gesäubert ?
- Die Ausrichtung der Mastfußspitze auf Ankerblock .
- Die Füllung des Mastfußes mit Beton.
- Den Mast auf Transportschäden:
Der Querschnitt muß rund sein.
Wählen Sie den besseren Querschnitt als Mastspitze.
Monteure Kranzeit
6 Stunden 3
6 Stunden 3
4 Kran hilfreich
6 Stunden 4 2 Stunden
4 6 Stunden
8 Stunden 4 4 Stunden
4 6 Stunden
2 Tage 4 6 Stunden
. Fig.3
B Fig.3
3000: ZWEIMAST-SEILZIRKUS-RAUMNETZE
Montage
Fig. 4
Fig. 5
- Stellen Sie die Kiste in die Mitte zwischen die Mastfüße. Öffnen
Sie die Kiste. Fig.4
- Stülpen Sie die Mastfußplatten mit der Gummiseite nach unten
Fig.5
über die Mastfüße.
Die Fundamentoberseite muß frei von Sand sein.
- Kippen Sie die Kiste um. Fig.4
Ziehen Sie das Netz am Mastkopf aus der Kiste.
- Breiten Sie das Netz aus. Fig.4
- Ziehen sie die Mastköpfe in Richtung der Ankerblöcke C, auf
die die Mastkopfspitzen weisen.
- Ziehen Sie die seitlichen Spannschlösser in Richtung der
Ankerblöcke B und . D
Mastfußplatte
