COROCORD 4240 Montageanleitung

MONTAGEANLEITUNG / INSTALLATION INSTRUCTION
Begriffe

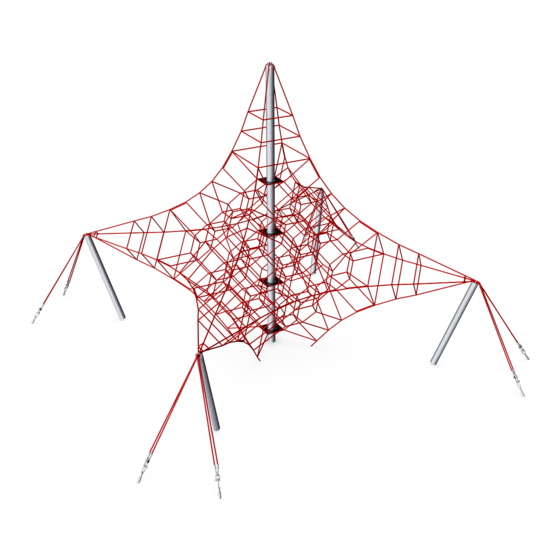

Fig.1
Haupt-Mastkopf Hauptmast
Seiten-Mastköpfe
Seitenmast
Ankerblock
Randseile
Spannschlösser
Fig.2
Ankerlaschen
Ankerblock
Sicherheitshinweise
! Fundamentgröße und Betonqualität müssen den
Herstellerangaben entsprechen !
! Zustand und Lage der einbetonierten Eisenteile
müssen den Herstellerangaben entsprechen !
! Überdeckung der Fundamente muß den
Herstellerangaben entsprechen !
WERKZEUGE
Bandmaß, Zollstock, Hammer, Feilen, Meißel,
Schraubenschlüssel, Gummihammer, Greifzug, Schlupp ,
Stahlseil-Schlaufe, Schaufel
Copyright 2008 by Corocord Raumnetz GmbH / Eichborndamm 167 / D-13403 Berlin / Telefon +49 30. 408988-0 / Fax +49 30. 408988-77 / info@corocord.de / www.corocord.de
Personal- und Zeitaufwand
Gerät Montagezeit
4240 6 Stunden
vertikales
4340 8 Stunden
Randseil
4348 8 Stunden
horizontales
Kontrolle der Montagevoraussetzungen
Randseil
Fig.3
Abspannseil
Kontrollieren Sie:
- Die Fundamente:
nach Fundament- und Detailplan, Seitenlänge und
Abständen zwischen den Mastfundamenten und
Ankerblöcken Fig.3
- Die Ankerlaschen: Sind alle Bohrungen gesäubert ?
- Die Ausrichtung der Haupt-Mastfußspitze auf einen
Ankerblock ( Ankerblock B )
- Die Füllung des Mastfußes mit Beton.
- Den Mast auf Transportschäden:
Der Querschnitt muß rund sein. Wählen Sie den besseren
Querschnitt als Mastspitze.
4240 · 4340 · 4348: GROSSES UND RIESEN-OKTANETZ
Montage
Monteure Kranzeit Fig.4
3
3 3 Stunden
3 3 Stunden
Fig.5
- Stellen Sie die Kiste in die Mitte neben den Haupt-Mastfuß.
Öffnen Sie die Kiste.
- Stülpen Sie die ebene Mastfußplatte nach oben und der
Gummiseite nach unten über den Haupt-Mastfuß.
- Stülpen Sie die Mastfußplatten für die Seitenmasten mit den
Bolzen nach unten über die seitlichen Mastfüße.
- Kippen Sie die Kiste um und ziehen Sie das Netz an dem
Fig.3 Mastkopf aus der Kiste. Breiten Sie das Netz aus und ziehen
Sie den Haupt-Mastkopf in Richtung des Ankerblocks auf den
die Mastfußspitze weist.
- Ziehen Sie die Seiten-Mastköpfe in Richtung der jeweiligen
Seiten-Mastfüße.
Plastikschlauch
Ankerlaschen
Mastfußplatte
Seitenmastfuß Hauptmastfuß
Fig.5
Fig.5
Fig.4
