Plockmatic MPS XL Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MPS XL:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt verwenden,
und bewahren Sie die Anleitung zum späteren Nachschlagen griffbereit auf.
Befolgen Sie zu Ihrer Sicherheit bitte die Anweisungen in dieser Bedienungsanleitung.
Dok. Nr: X04135DE_A
Datum: 29. August 2022

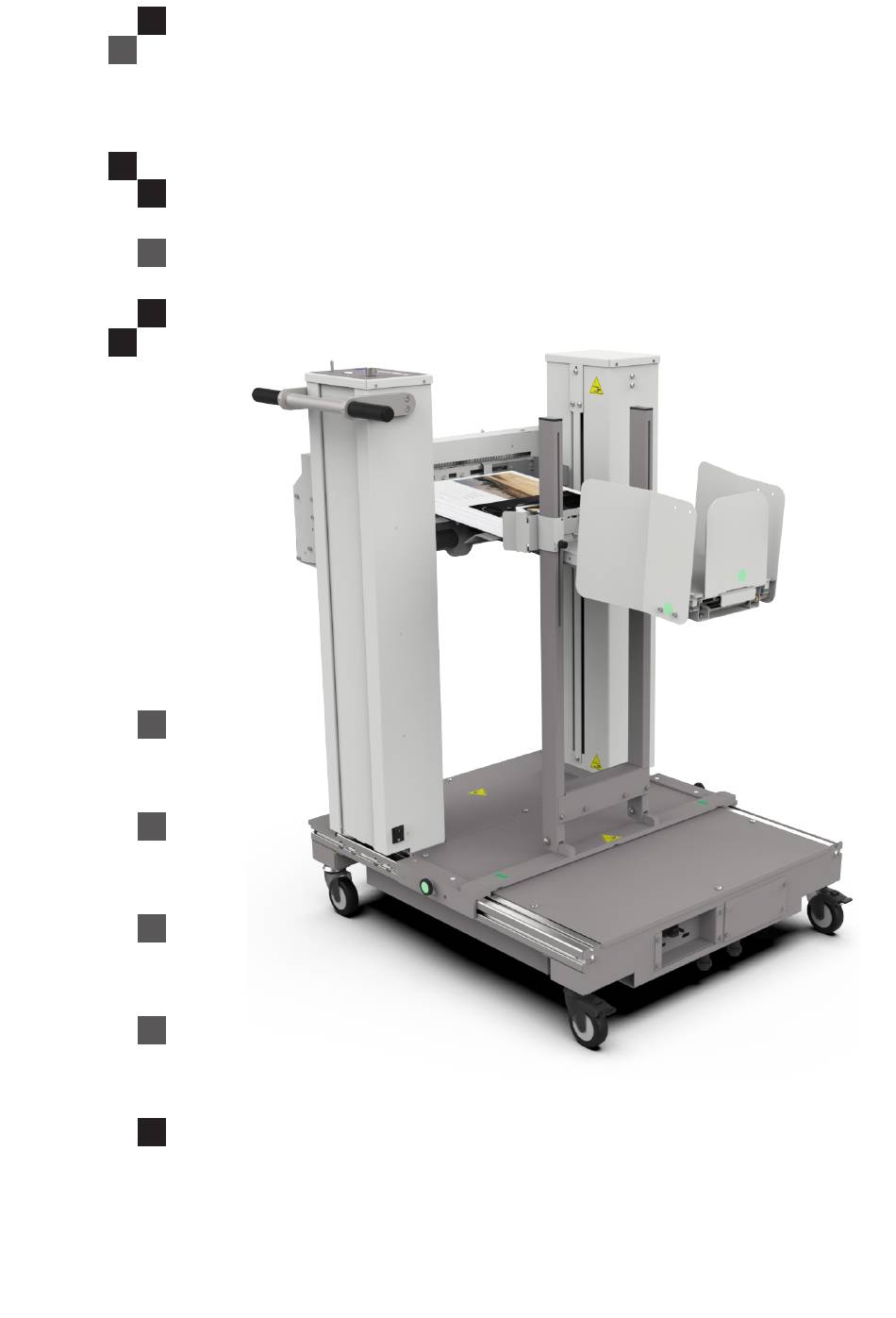

Plockmatic MPS XL
Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Plockmatic MPS XL

Inhaltszusammenfassung für Plockmatic MPS XL

  • Seite 1 Plockmatic MPS XL Bedienungsanleitung Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt verwenden, und bewahren Sie die Anleitung zum späteren Nachschlagen griffbereit auf. Befolgen Sie zu Ihrer Sicherheit bitte die Anweisungen in dieser Bedienungsanleitung. Dok. Nr: X04135DE_A Datum: 29. August 2022...
  • Seite 2 WARNUNG: Es handelt sich um ein Produkt der Klasse A. In einer Wohnumgebung kann dieses Produkt Funkstörungen verursachen; in diesem Fall muss der Anwender angemessene Maßnahmen ergreifen. Das an dieses Gerät angeschlossene Produkt (System) gehört der Klasse A an. HINWEIS: Wohngegenden sind Umgebungen, in denen mit der Verwendung von Radio- und TV-Empfängern im Umkreis von 10 m / 32' um das Gerät herum zu rechnen ist.

  • Seite 3: Einführung

    Wo immer es in dieser Bedienungsanleitung notwendig ist, werden die folgenden Punkte gekenn- zeichnet, die Ihre Aufmerksamkeit erfordern. Der Plockmatic MPS XL wird im gesamten vorliegenden Dokument als Stapler bezeichnet. WARNUNG: Zeigt eine potenziell gefährliche Situation an, die zu lebensgefährlichen oder schweren Verletzungen führen kann, wenn die Anweisungen nicht befolgt werden.

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Bei der Verwendung dieses Geräts sollten immer die folgenden Sicherheitshinweise befolgt werden. Sicherheit beim Betrieb WARNUNG: • Zur Vermeidung von gefährlichen Situationen, wie z. B. Stromschlag oder Gefahr durch beweg- liche, rotierende oder scharfe Bauteile, dürfen ausschließlich die in dieser Bedienungsanlei- tung angegebenen Abdeckungen, Schutzvorrichtungen oder Schrauben entfernt werden.
  • Seite 5 Allgemeine Sicherheit (Fortsetzung) ACHTUNG: • Das Gerät sowie dazugehörige Peripheriegeräte müssen von einem Kundendienstmitarbeiter instal- liert und gewartet werden, der eine Schulung für diese Modelle abgeschlossen hat. • Befolgen Sie stets alle Warnungen, die am Gerät angebracht sind oder mit diesem mitgeliefert wurden.
  • Seite 6 Seite absichtlich frei gelassen.

  • Seite 7: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Funktionen dieses Geräts....................9 Geräteüberblick ........................ 10 1. Grundlagen ..................13 Ein-/Ausschalten des Staplers ..................13 Abkoppeln des Staplers....................14 Ankoppeln des Staplers....................14 Einstellen der Papierauflage ................... 15 2. Bedienfeld ..................17 Bedienfeld ......................... 17 Tischpositionierungshebel ......................17 Pause-/Fortsetzen-Taste ......................
  • Seite 8 Seite absichtlich frei gelassen.

  • Seite 9: Funktionen Dieses Geräts

    Funktionen dieses Geräts Der Stapler ist ein robuster und universell einsetzbarer Mehrzweckstapler, der Bediener beim Stapeln und beim Handling des Papiers während des Finishing-Prozesses unterstützt. Der Stapler wird im Inline-Bereich positioniert und ist mit verschiedenen Druckern und nachgelagerten Modu- len von Canon kompatibel. Durch den motorisierten Fachtisch entfällt die Notwendigkeit, schwere Papierstapel anheben zu müssen.

  • Seite 10: Geräteüberblick

    Geräteüberblick A. Seitenführung für lange Blätter Einstellknöpfe für Endanschlag (2x) B. Endanschlag für lange Blätter J. Einzugssensor (nicht sichtbar) C. Bedienfeld K. Kleine Abdeckplatte D. Papierpfadverlängerung L. Feststellknopf für Tischverlängerung E. Einzugseinheit M. Führungsstifte (2x) F. Hinterer Turm N. Führungsstiftöffnungen (2x) G.
  • Seite 11 Geräteüberblick (Fortsetzung) P. Staplertisch W. Laufrollen (2x) Q. Turmabdeckung X. Laufrollen mit Verriegelungen (2x) R. Einzugseitenführung Y. Abdeckplatte S. Papierstapelsensor Z. Netzschalter T. Griffe AA. Untere Abdeckung der Einzugseinheit U. Seitenführung AB. Papierauflage V. Seitenführungsstütze Fortsetzung auf der nächsten Seite...
  • Seite 12 Geräteüberblick (Fortsetzung) AC. Führungszapfen (2x) AD. Kopplungsbügel...

  • Seite 13: Grundlagen

    1. Grundlagen Ein-/Ausschalten des Staplers Der Stapler verfügt über einen Netzschalter am vorderen Turm. HINWEIS: Der Netzschalter des Staplers muss beim Starten des Druckers eingeschaltet sein, damit er den Stapler erkennt. Netzschalter 1 1 Stellen Sie sicher, dass das Netzkabel mit einer Wandsteckdose verbunden ist. 2 2 Stellen Sie den Netzschalter des Staplers auf ON.

  • Seite 14: Abkoppeln Des Staplers

    Abkoppeln des Staplers 1 1 Betätigen Sie das Abkopplungspedal [A]. 2 2 Bewegen Sie den Stapler weg vom vorgelagerten Gerät. HINWEIS: Durch Anheben des Staplertischs vor dem Abkoppeln des Staplers lassen sich fertige Drucke leichter entfernen Ankoppeln des Staplers Docking-Platte Stapler 1 1 Bewegen Sie den Stapler nahe zum vorgelagerten Gerät und koppeln Sie ihn an.

  • Seite 15: Einstellen Der Papierauflage

    Einstellen der Papierauflage Die Papierauflage ist ein wichtiger Bestandteil des Staplers, die die Seiten des Papierstapels beim Stapeln abstützt. Sie muss für jedes neue Papierformat entfernt und wieder angebracht werden und wird in diesem Dokument immer wieder referenziert. Bewegen Sie die Papierauflage, nachdem Sie die Papierauflagenbolzen (einer auf jeder Seite) gelöst haben.
  • Seite 16 Seite absichtlich frei gelassen.

  • Seite 17: Bedienfeld

    2. Bedienfeld Bedienfeld Im folgenden Abschnitt werden die Funktionen des Bedienfelds vorgestellt. Tischpositionierungshebel Tischpositionierungshebel Mit diesem Hebel kann der Benutzer den Stap- lertisch nach oben und unten bewegen. Sekundäre Nutzung: Wenn mehrere Fehlercodes ausgelöst werden, können die zusätzlichen Fehlercodes durch Umschalten des Tischpositionierungshebels angezeigt werden (5.

  • Seite 18: Einstellen Der Lüfterdrehzahl

    Einstellen der Lüfterdrehzahl Einstellen der Lüfterdrehzahl Die Lüfterdrehzahl wirkt sich darauf aus, wie Papier gestapelt wird, und trägt zur Kühlung des Stapels bei. Mit dem Einstellrad für die Lüfterdrehzahl kann der Bediener die Lüfterdrehzahl wäh- rend des Betriebs steuern. • Auto –...

  • Seite 19: Status-Led

    Status-LED Status-LED Die Status-LED kennzeichnet den Status des Staplers. • ROT: Stau/Fehler • ROT BLINKEND: Mehrere Fehlercodes • GRÜN: Bereit • BLAU: In Betrieb • BLAU BLINKEND: In Betrieb – Angehalten • LILA: Version/Zähler/Kalibrierung werden angezeigt. • AUS: Ausgeschaltet/Abgedockt Blattzähler Blattzähler Der Blattzähler gibt die Gesamtzahl an Blättern an, die den Stapler durchlaufen haben, nicht die...
  • Seite 20 Blattzähler (Fortsetzung) Erste LED Beispiele: 10.000.000* 300.000** *Erste LED blinkt einmal. **Dritte LED blinkt dreimal. 2.010.000*** 10.300.000**** ***Zweite LED blinkt zweimal, ****Erste LED blinkt einmal, vierte LED blinkt einmal. dritte LED blinkt dreimal.

  • Seite 21: Jobs

    3. Jobs Jobverarbeitung Der Stapler ist zum Stapeln von Papier mit den folgenden Abmessungen konzipiert: • Papierbreite von 210 mm / 8,27" bis 330 mm / 13" • Papierlänge von 210 mm / 8,27" bis 1200 mm / 47,2" Wenn versucht wird, Papier zu stapeln, das nicht den Spezifikationen entspricht, werden Papier- staus verursacht.

  • Seite 22: Einstellen Der Seitenführungen Und Des Endanschlags

    Einstellen der Seitenführungen und des Endanschlags HINWEIS: Bewegen Sie beide Seitenführungsstützen gleichzeitig mit beiden Händen um deren Mittelpunkt, um eine Fehlausrichtung zu vermeiden. Die Positionen der Seitenführungen und des Endanschlags müssen entsprechend den Papier- abmessungen eingestellt werden. Papierlänge ≤ 715 mm / ≤ 28,1" Entfernen Sie die Papierauflage (Abschnitt 1 –...
  • Seite 23 Einstellen der Seitenführungen und des Endanschlags (Fortsetzung) Lösen Sie die Knöpfe zur Höhenregulierung der Seitenführungen (2x) und verschieben Sie sie etwa auf die Hälfte der Strecke zwischen der Oberseite des Staplertischs und der Oberseite der Seitenführungsstütze, und ziehen Sie die Knöpfe dann wieder fest. Oberseite der Seitenführungsstüze Knöpfe zur Höhenregulierung der Seitenführungen...
  • Seite 24 Einstellen der Seitenführungen und des Endanschlags (Fortsetzung) Drücken Sie die Pause-/Fortsetzen-Taste, um den Staplertisch in seine Ausgangsposition zu bringen. Lösen Sie die Knöpfe zur Breitenregulierung der Seitenführungen (2x), so dass die Breite der Seitenführungen eingestellt werden kann. Knöpfe zur Breitenregulierung der Seitenführungen Stellen Sie sicher, dass die Einstellknöpfe für den Endanschlag (2x) (einer auf jeder Seite) locker sind, um die Seitenführungsstütze bewegen zu können.
  • Seite 25 Einstellen der Seitenführungen und des Endanschlags (Fortsetzung) Lösen Sie die Knöpfe zur Höhenregulierung der Seitenführungen (2x) und verschieben Sie sie nach unten, so dass sie sich auf dem Niveau des Staplertischs oder leicht darunter befinden. Beachten Sie, dass die Staplerführung jetzt auf dem Staplertisch aufliegt und frei nach oben und unten bewegt werden kann.

  • Seite 26: Einstellen Der Führungen Und Des Endanschlags Für Lange Blätter

    Einstellen der Führungen und des Endanschlags für lange Blätter Die Positionen der Führungen und des Endanschlags für lange Blätter müssen entsprechend den Papierabmessungen eingestellt werden. Papierlänge ≥ 715 mm / ≥ 28,1" Klappen Sie bei Papier mit einer Länge von mehr als 715 mm/ 28,1 mm die Seitenführungsstütze nach unten und ziehen Sie den Tisch [C] bis zur korrekten Länge heraus: +3 mm bis 5 mm (+0,12"...
  • Seite 27 Einstellen der Führungen und des Endanschlags für lange Blätter (Fortsetzung) Entfernen Sie die Papierauflage (Abschnitt 1 – Einstellen der Papierauflage). Schwenken Sie die Seitenführungsstützen an deren Mittelpunkt zusammen in die horizontale Position. HINWEIS: Bewegen Sie beide Seitenführungsstützen gleichzeitig mit beiden Händen um deren Mittelpunkt, um eine Fehlausrichtung zu vermeiden.
  • Seite 28 Einstellen der Führungen und des Endanschlags für lange Blätter (Fortsetzung) Lösen Sie den Feststellknopf für die Tischverlängerung. Feststellknopf für Tischverlängerung Verschieben Sie den Endanschlag für lange Blätter manuell in die äußerste Position. Endanschlag für lange Blätter...
  • Seite 29 Einstellen der Führungen und des Endanschlags für lange Blätter (Fortsetzung) Ersetzen Sie die Papierauflage (Abschnitt 1 – Einstellen der Papierauflage). Drücken Sie die Pause-/Fortsetzen-Taste, um sicherzustellen, dass sich der Tisch in der richti- gen Position für die Papieraufnahme befindet. Legen Sie Papier auf den Staplertisch und stellen Sie den Endanschlag für lange Blätter auf die richtige Länge, +3 mm bis 5 mm (+0,12"...
  • Seite 30 Seite absichtlich frei gelassen.

  • Seite 31: Maximale Stapelhöhe

    4. Maximale Stapelhöhe Stapel-Limit Der Einzugssensor und die Liniengeschwindigkeit bestimmen die maximale Stapelhöhe. Mit diesen Begrenzungen wird ein Überlastzustand (über 40 kg / 88,18 lbs) verhindert. Die maximale Stapelhöhe gemäß Spezifikation wird in der folgenden Tabelle beschrieben. Wenn die maximale Stapelhöhe erreicht ist, wird der Druck angehalten. Bei Standardformaten bis zu SRA4 / 9 x 12"...
  • Seite 32 Seite absichtlich frei gelassen.

  • Seite 33: Fehlerbehebung

    5. Fehlerbehebung Fehlercodes Allgemein HINWEIS: Falls die Verfahren in dieser Anleitung das Problem nicht beheben, muss ein autori- sierter Techniker konsultiert werden. Lesen der Fehlercodes Die Fehlercodes werden anhand der LEDs am Bedienfeld angezeigt. Wenn ein Fehler auftritt, leuchten die LEDs auf und zeigen die Nummer des Fehlercode entweder in Rot (Verbindliche Beendigung = Drucker wird unmittelbar angehalten) oder Gelb (Nachlauf = Drucker beendet den Stapel und wird dann angehalten) an.

  • Seite 34: Liste Der Fehlercodes

    Liste der Fehlercodes HINWEIS: Wenn das Problem durch Ausführung der folgenden Schritte nicht behoben wird, muss ein autori- sierter Techniker hinzugezogen werden. Fehler- Farbe Behebung code Verwenden Sie den Tischpositionierungshebel, um den Staplertisch (Verbindliche abzusenken, und betätigen Sie dann zum Zurücksetzen die Pause-/ Beendigung) Fortsetzen-Taste.
  • Seite 35 Stellen Sie sicher, dass der Stapler ordnungsgemäß angedockt ist, (Verbindliche und betätigen Sie anschließend die Pause-/Fortsetzen-Taste. Beendigung) Stellen Sie sicher, dass der Job mit dem auf "MPS XL" eingestellten DFA-Profil übermittelt wird. Entfernen Sie alle Hindernisse unter der Einzugseinheit und betätigen (Verbindliche Sie anschließend die Pause-/Fortsetzen-Taste.

  • Seite 37: Anmerkungen

    6. Anmerkungen Hinweise zum richtigen Umgang mit dem Gerät • Befolgen Sie stets alle Warnungen, die auf dem Gerät angebracht sind oder mit diesem mit- geliefert wurden. • Seien Sie stets vorsichtig beim Verschieben oder Umstellen des Geräts. • ACHTUNG: Ziehen Sie das Netzkabel aus der Steckdose und aus dem Gerät, bevor Sie dieses verschie- ben oder umstellen.

  • Seite 38: Sicherheitsfunktionen

    Sicherheitsfunktionen Sicherheitsschalter für Einzugseinheit und Staplertisch Die untere Abdeckung der Einzugseinheit ist lose. Dadurch kann der Sicherheitsschalter ausge- löst werden, wenn etwas zwischen der Einzugseinheit und dem Staplertisch eingeklemmt wird. Dadurch wird dafür gesorgt, dass der Staplertisch nicht mehr bewegt werden kann, bis sich die Abdeckung wieder in Betriebsposition befindet.

  • Seite 39: Sicherheitsschalter Für Seitliche Einzugsführungen Und Staplertisch

    Sicherheitsfunktionen (Fortsetzung) Sicherheitsschalter für seitliche Einzugsführungen und Staplertisch Die Einzugseinheit kann geneigt werden. Dadurch wird der Sicherheitsschalter ausgelöst, wenn sich etwas auf dem Staplertisch befindet, das breiter als die seitlichen Einzugsführungen ist. Dadurch wird dafür gesorgt, dass der Staplertisch nicht mehr bewegt werden kann, bis sich die Einzugseinheit wieder in Betriebsposition befindet.

  • Seite 40: Aufstellort Des Staplers

    Aufstellort des Staplers Geräteumgebung • Das Gerät darf nur auf einer ebenen und waagerechten Fläche eingesetzt werden, die der vorgelagerten Einheit entspricht. • Stellen Sie den Stapler stets auf eine feste Oberfläche, die das Gewicht des Geräts problem- los tragen kann. •...

  • Seite 41: Wartung Des Staplers

    Wartung des Staplers Versuchen Sie niemals, Wartungsfunktionen durchzuführen, die nicht ausdrücklich in dieser Dokumentation beschrieben sind. Reinigung der Sensoren Die Sensoren müssen alle 500.000 Seiten gereinigt werden. Je nach Medientyp kann eine häufigere Reinigung erforderlich sein. Reinigen Sie den Sensor mit einem fusselfreien Tuch oder einer Bürste mit weichen Borsten. ACHTUNG: Verwenden Sie niemals Reinigungsflüssigkeiten für Sensoren.

  • Seite 42: Bewährte Vorgehensweisen Zum Betrieb Des Staplers

    Bewährte Vorgehensweisen zum Betrieb des Staplers • Es wird empfohlen, die Seitenführung/Führung für lange Blätter nicht zu eng einzustellen, um eine ordnungsgemäße Stapelung zu ermöglichen. Sobald eine ordnungsgemäße Stapelung erreicht ist, passen Sie die Seitenführung/Führung für lange Blätter nach innen an, um die Stapelqualität zu verbessern.

  • Seite 43: Spezifikationen

    7. Spezifikationen Spezifikationen des Geräts Parameter Spezifikationen Anmerkungen Maximale Stapelhöhe Für Blätter ≤ 715 mm (28,1"): Geringe positive/negative Abwei- 330 mm (13") chungen in der Stapelhöhe sind Für Blätter ≥ 715 mm (28,1"): aufgrund von Medientyp und 140 mm (5,5") Gewicht möglich.

  • Seite 44: Spezifikationen Zur Stapelqualität Des Staplers

    Spezifikationen zur Stapelqualität des Staplers • Der Stapler kann Papier im Format von 210 mm (8,27") x 210 mm (8,27") bis 330 mm (13") x 1200 mm (47,2") stapeln. Die Stapelqualität hängt von der Papierqualität, dem Papiergewicht, dem Bediener-Setup und den Umgebungsbedingungen ab. Es ist Aufgabe des Bedieners, das Gerät so einzurichten, dass eine hohe Stapelqualität erreicht wird und der Stapler störungsfrei ohne die Gefahr eines Papierstaus betrieben werden kann.
  • Seite 45 Seite absichtlich frei gelassen.
