Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses S/PDIF-Audio-Konverters, mit
dem Sie digitale Audio-Signale (Toslink / Koax) in analoge (Cinch)
umwandeln.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Audio-
Konverter optimal einsetzen können.
Lieferumfang
• S/PDIF-Audio-Konverter
• Netzteil
• Bedienungsanleitung
Zusätzlich benötigt:
• Cinch-Kabel (z. B. PX-5885)
• Toslink- oder Koaxial-Kabel (z. B. ZX-2535, PX-8951)
Technische Daten
Stromversorgung
5 V DC / 1 A
Eingang
100 – 240 V AC 50/60 Hz 0,8 A
Ausgang
5 V DC / 2 A
Ausgangsleistung
10 W
Durchschnittliche
79,2 %
Effizienz im Betrieb
Netzteil
Effizienz bei geringer
80,2 %
Last (10 %)
Leistungsaufnahme
0,1 W
bei Nulllast
Modellkennung
K-0502000
Netzteil zu PX3678
1× Toslink-Eingang
1× Koaxial-Eingang
Anschlüsse
1× 5-V-Buchse
2× Cinch-Ausgang
Eingangs-Signal
Koaxial / Toslink
Ausgangs-Signal
L/R-Audio (Cinch)
Unterstützte Frequenzen
32 / 44,1 / 48 / 96 KHz
Umgebungstemperatur
0° – 70 °C
Umgebungsluftfeuchtigkeit
10 – 85 % RH
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
S/PDIF-Audio Konverter
digital (Toslink und Koaxial) zu analog
Lagertemperatur
-10° bis 80 °C
Lagerluftfeuchtigkeit
5 – 90 % RH
Maße
6,2 × 4,1 × 2,6 cm
Gewicht
70 g

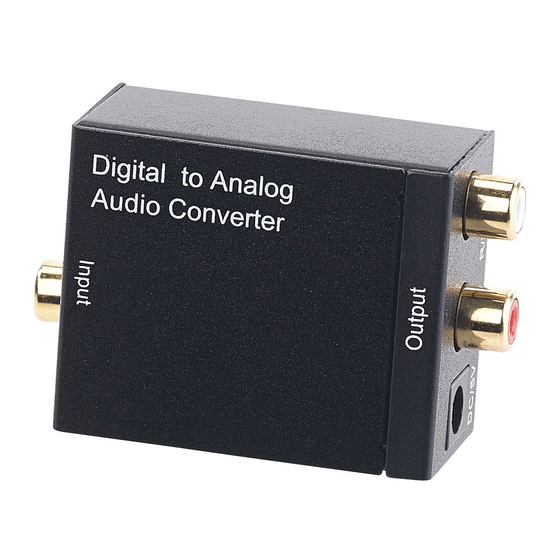

Produktdetails
1. Betriebs-LED
2. Koaxial-Eingang
3. Toslink-Eingang
4. L-Cinch-Ausgang
5. R-Cinch-Ausgang
6. 5-V-Buchse
Bedienungsanleitung – Seite 1
Verwendung
1. Legen Sie Ihren Audio-Konverter auf einen ebenen, festen,
hitzeunempfindlichen Untergrund.
2. Schalten Sie alle Geräte aus, die Sie mit Ihrem Audio-Konverter
verbinden möchten.
3. Verbinden Sie die ausgeschaltete Eingangsquelle über ein
Toslink- oder Koaxial-Kabel (nicht im Lieferumfang enthalten)
mit dem entsprechenden Anschluss Ihres Audio-Konverters.
4. Schließen Sie einen A/V-Receiver oder Verstärker über
ein Cinch-Kabel (nicht im Lieferumfang enthalten) an die
entsprechenden Anschlüsse Ihres Audio-Konverters an. Farbe
von Stecker und Buchse muss übereinstimmen (weiß zu weiß,
rot zu rot).
5. Schließen Sie das Netzteil an die 5-V-Buchse Ihres Audio-
Konverters und eine geeignete Steckdose an. Die Betriebs-LED
leuchtet.
6. Schalten Sie nun alle verbundenen Geräte ein.
HINWEIS:
Achten Sie beim Anschluss eines Toslink-Kabels darauf,
vorher die kleinen Schutzkappen an den Enden des Kabels
abzuziehen.
© REV3 – 24. 08. 2021 – EB//CR/BS//SK
