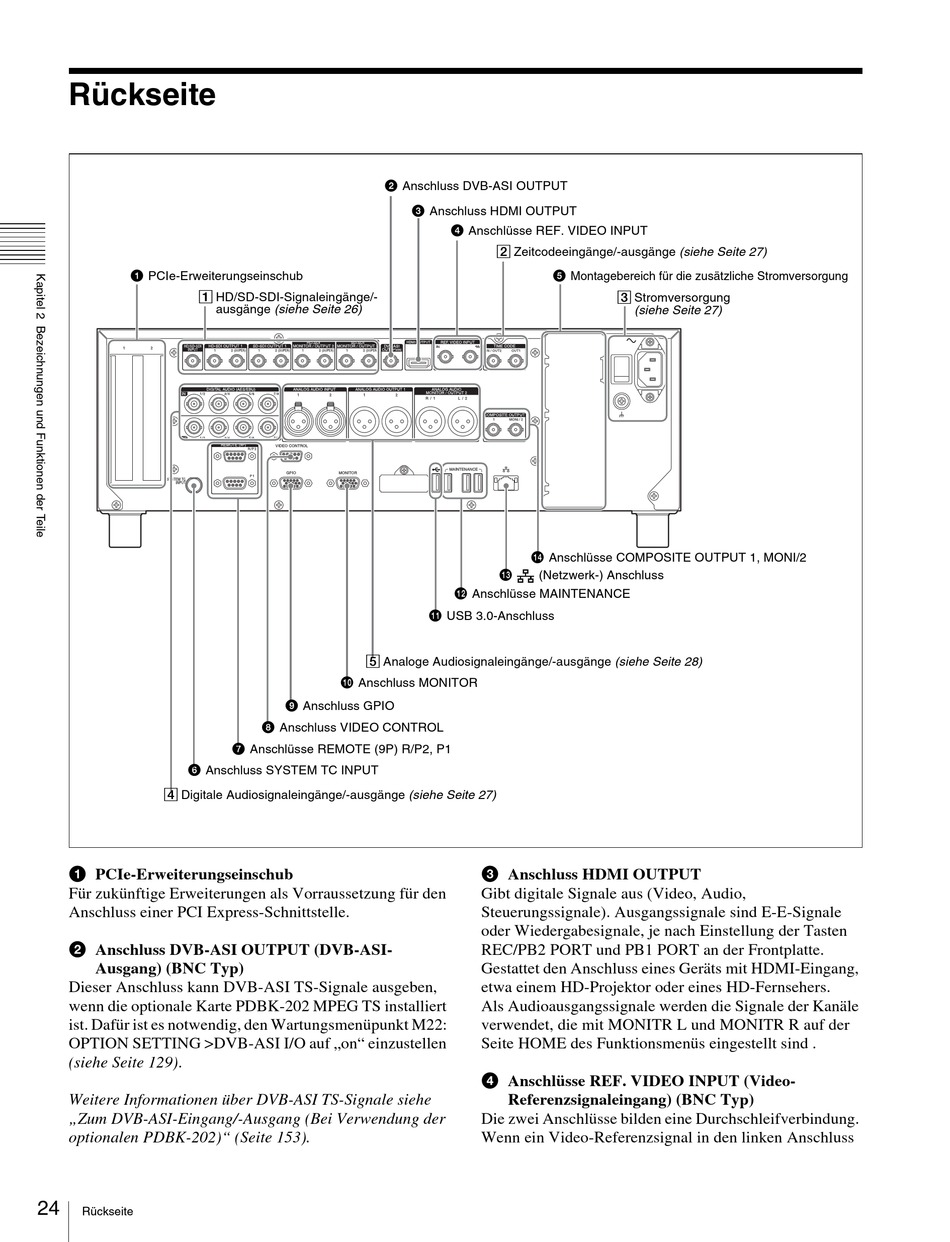

Rückseite
1 PCIe-Erweiterungseinschub
1 HD/SD-SDI-Signaleingänge/-
ausgänge (siehe Seite 26)
6 Anschluss SYSTEM TC INPUT
4 Digitale Audiosignaleingänge/-ausgänge (siehe Seite 27)
a PCIe-Erweiterungseinschub
Für zukünftige Erweiterungen als Vorraussetzung für den
Anschluss einer PCI Express-Schnittstelle.
b Anschluss DVB-ASI OUTPUT (DVB-ASI-
Ausgang) (BNC Typ)
Dieser Anschluss kann DVB-ASI TS-Signale ausgeben,
wenn die optionale Karte PDBK-202 MPEG TS installiert
ist. Dafür ist es notwendig, den Wartungsmenüpunkt M22:
OPTION SETTING >DVB-ASI I/O auf „on" einzustellen
(siehe Seite 129).
Weitere Informationen über DVB-ASI TS-Signale siehe
„Zum DVB-ASI-Eingang/-Ausgang (Bei Verwendung der
optionalen PDBK-202)" (Seite 153).
24
Rückseite
2 Anschluss DVB-ASI OUTPUT
3 Anschluss HDMI OUTPUT
5 Analoge Audiosignaleingänge/-ausgänge (siehe Seite 28)
q; Anschluss MONITOR
9 Anschluss GPIO
8 Anschluss VIDEO CONTROL
7 Anschlüsse REMOTE (9P) R/P2, P1
4 Anschlüsse REF. VIDEO INPUT
2 Zeitcodeeingänge/-ausgänge (siehe Seite 27)
5 Montagebereich für die zusätzliche Stromversorgung
qf Anschlüsse COMPOSITE OUTPUT 1, MONI/2
(Netzwerk-) Anschluss
qd
qs Anschlüsse MAINTENANCE
qa USB 3.0-Anschluss
c Anschluss HDMI OUTPUT
Gibt digitale Signale aus (Video, Audio,
Steuerungssignale). Ausgangssignale sind E-E-Signale
oder Wiedergabesignale, je nach Einstellung der Tasten
REC/PB2 PORT und PB1 PORT an der Frontplatte.
Gestattet den Anschluss eines Geräts mit HDMI-Eingang,
etwa einem HD-Projektor oder eines HD-Fernsehers.
Als Audioausgangssignale werden die Signale der Kanäle
verwendet, die mit MONITR L und MONITR R auf der
Seite HOME des Funktionsmenüs eingestellt sind .
d Anschlüsse REF. VIDEO INPUT (Video-
Referenzsignaleingang) (BNC Typ)
Die zwei Anschlüsse bilden eine Durchschleifverbindung.
Wenn ein Video-Referenzsignal in den linken Anschluss
3 Stromversorgung
(siehe Seite 27)
