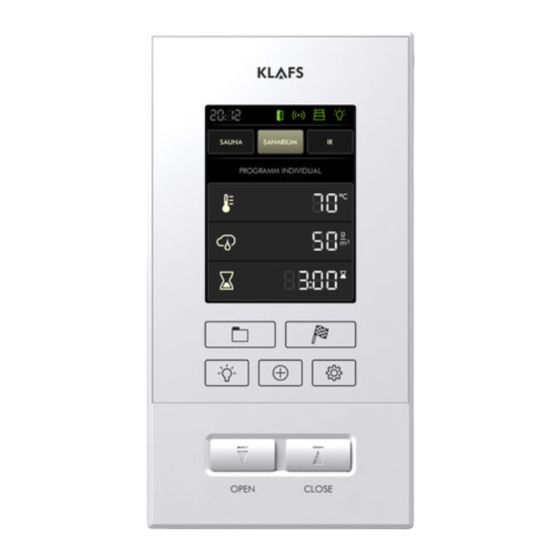

Klafs ML 033 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

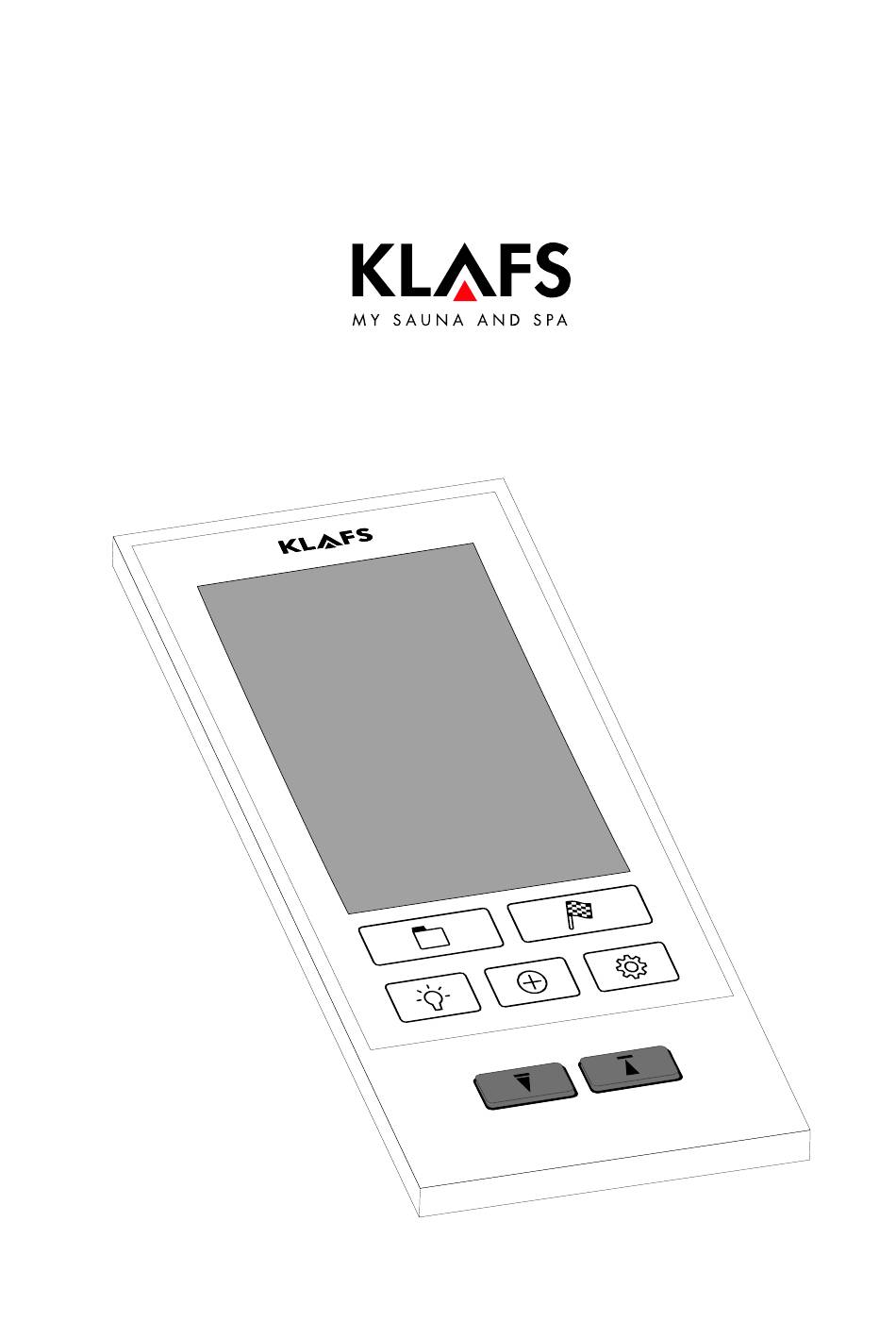

Bedienungsanleitung
Steuerung ML 033

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Klafs ML 033

Inhaltszusammenfassung für Klafs ML 033

  • Seite 1 Bedienungsanleitung Steuerung ML 033...

  • Seite 2: Inhaltsverzeichnis

    Seite Kurzbeschreibung - Steuerung ML 033 ..... . . Badeform ........... . .
  • Seite 3 Inhaltsverzeichnis Seite Sollte etwas nicht funktionieren ......11.1. Fehleranzeige auf dem Bildschirm ......... 11.2.

  • Seite 4: Kurzbeschreibung - Steuerung Ml 033

    Steuerung ML 033 Kurzbeschreibung - Steuerung ML 033 Die Klafs Steuerung ML 033 bietet Ihnen die Möglichkeit, Ihre Sauna S1 komfortabel zu betreiben. Zu jeder Badeform Sauna, SANARIUM (Option) stehen Erlebnisprogramme zur Verfügung. Veränderungen an Einstellungen werden in ein Individualprogramm abgespeichert. Für jede Badeform steht je ein Individualprogramm zur Verfügung.

  • Seite 5: Badeform

    Steuerung ML 033 Badeform Jede Badeform in Ihrer Klafs Sauna S1 soll Ihrer Gesundheit und der Gesundheitsvorsorge nützen. Deswegen: Im Rahmen Ihrer Gesundheit und Ihres Wohlbefindens baden! Das gilt für: Temperatur relative Luftfeuchte Badedauer. Richten Sie sich nicht nur nach den vorgegebenen Badezeiten, sondern auch nach Ihrem Befinden.

  • Seite 6: Bestimmungsgemäße Verwendung

    Steuerung ML 033 Bestimmungsgemäße Verwendung Die Steuerung ist für die beim VDE oder TÜV geprüften und freigegebenen Heizgeräte bestimmt: Saunaofen mit oder ohne Verdampfer Die Steuerung ist nur für den bestimmungsgemäßen Gebrauch bestimmt. Dieser setzt auch die Einhaltung der vom Hersteller vorgeschriebenen Bedienungs-, Montage- und Serviceanleitungen voraus.

  • Seite 7: Allgemeine Sicherheitshinweise

    Aufgussmittel nie in konzentrierter Form aufgießen. Nur die angegebenen Konzentrationen verwenden (auf 1 Liter Wasser ca. 20 - 30 Tropfen)! Als Aufgussmittel sind nur die Klafs-Aufgussextrakte zulässig! Flasche mit Aufgussmittel niemals in der Kabine aufbewahren! Kontrollieren Sie regelmäßig den Saunaofen auf Beschädigungen.

  • Seite 8: Steuerung

    Steuerung ML 033 Steuerung 6.1. Bedien- und Anzeigeelemente Pos. Element Bezeichnung Hauptschalter Steuerung. Der Hauptschalter schaltet die Netzspannung zur Steuerung ab. Die interne Uhr verfügt bei Stromausfall über eine Gangreserve von einigen Monaten. Siehe Seite 17. Schalter Kabinenlicht. Bei angeschlossener Steuerung am Stromnetz kann das Kabinenlicht unabhängig vom Hauptschalter eingeschaltet...

  • Seite 9: Touchscreen

    Steuerung ML 033 Steuerung 6.2. Touchscreen SAUNA SANARIUM PROGRAMM INDIVIDUAL Bereich Bezeichnung Uhrzeit oder Störmeldesymbole. A + B (A) siehe Seite 11. (B) siehe Seite 11. Statusleiste. Siehe Seite 12. Badeform. Siehe Seite 13. Gewähltes Badeprogramm. Badeprogramm wählen, siehe Seite 39.

  • Seite 10: Touchscreen - Grundlagen Zur Bedienung Und Anzeige

    Steuerung ML 033 Steuerung 6.3. Touchscreen - Grundlagen zur Bedienung und Anzeige Die Steuerung muss zur Bedienung am Hauptschalter eingeschaltet sein. Siehe Seite 17. Die Steuerung mit einem Fingerdruck auf den Touchscreen bedienen. Der Touchscreen ist in Anzeigebereiche und Symbole für Funktionen unterteilt.

  • Seite 11: Touchscreen - Bereich 1 A: Uhrzeit

    Steuerung ML 033 Steuerung 6.4. Touchscreen - Bereich 1 A: Uhrzeit Uhrzeit einstellen. Siehe Seite 19. 6.5. Touchscreen - Bereich 1 B: Störmeldesymbole Die Statusleiste zeigt bei einer Störung anstelle der Uhranzeige das entsprechende Störmeldesymbol. Symbol Anzeige/Funktion Störmeldesymbole Die Steuerung befindet sich im Servicebetrieb.

  • Seite 12: Touchscreen - Bereich 2: Statusleiste

    KLAFS‐Sauna APP, z. B. mit einem Smartphone. KLAFS‐Sicherheitskonzept ASC. Eine Kabinenkontrolle ist die Voraussetzung zum Nutzen der Funktion Fernwirken über die KLAFS‐Sauna APP. Dazu muss eine PIN an der Steuerung vergeben sein. Weiterhin muss die Steuerung beim KLAFS Server registriert und angemeldet sein.

  • Seite 13: Touchscreen - Bereich 3: Badeform

    Steuerung ML 033 Steuerung 6.6. Touchscreen - Bereich 2: Statusleiste Fortsetzung Symbol Anzeige/Funktion Statussymbole Das WLAN ist installiert und aktiviert (Option). Bei installiertem WLAN-Modul erscheint der Punkt des Symbols. Wenn eine Verbindung zwischen der Steuerung und einem Router besteht, erscheinen zusätzlich die Wellen.

  • Seite 14: Touchscreen - Bereich 4: Gewähltes Badeprogramm

    Steuerung ML 033 Steuerung 6.8. Touchscreen - Bereich 4: Gewähltes Badeprogramm Symbol Anzeige/Funktion Gewähltes Badeprogramm. PROGRAMM INDIVIDUAL Badeprogramm wählen, siehe Seite 39. 6.9. Touchscreen - Bereich 5: Temperatur, relative Feuchte, Restbadezeit, Vorwahlbetrieb Symbol Anzeige/Funktion Digitalanzeige Temperatur. Temperatur einstellen, siehe Seite 41.

  • Seite 15: Tasten Steuerung

    Steuerung ML 033 Steuerung 6.10. Tasten Steuerung Symbol Anzeige/Funktion Erlebnisprogramm/Individualprogramm wählen. Siehe Seite 39. Vorwahlbetrieb einstellen. Siehe Seite 43. Kabinenlicht. Siehe Seite 18. Sonderausstattungen. Siehe Seite 44. Farblicht, siehe Seite 45. Einstellungen. Uhrzeit/Datum, siehe Seite 19. Verbinden mit einem Bluetooth-Gerät, siehe Seite 20.

  • Seite 16: Tasten Kabine

    Steuerung ML 033 Steuerung 6.11. Tasten Kabine Symbol Anzeige/Funktion Kabine ausfahren Voraussetzung: Option: Bodenschoner legen. Die Bodenschoner werden für die Kabine z. B. bei Teppichböden benötigt. Vor dem Ausfahren der Kabine sicherstellen, dass sich keine Personen oder Gegenstände auf dem Fahrweg befinden.

  • Seite 17: Grundfunktionen Und Einstellungen

    Steuerung ML 033 Grundfunktionen und Einstellungen 7.1. Netzspannung am Hauptschalter ein-/ausschalten Netzspannung einschalten Die Taste (1) drücken. Die Steuerung wird Standby geschaltet. Bei eingeschalteter Steuerung erscheint folgendes Symbol: Uhrzeit. Bei eigeschaltetem Kabinenlicht oder ausgefahrener Kabine erscheinen zusätzlich die Symbole Kabinenlicht und Kabinenstatus (Kabine ausgefahren/eingefahren).

  • Seite 18: Kabinenlicht Ein-/Ausschalten

    Steuerung ML 033 Grundfunktionen und Einstellungen 7.2. Kabinenlicht ein-/ausschalten Die Taste (1) drücken oder das Symbol (2) antippen. Das Kabinenlicht schaltet ein oder aus. Das Kabinenlicht lässt sich auch bei ausgeschaltetem Hauptschalter einschalten. SAUNA SANARIUM Willkommen SEITE 18 50001179/06.17...

  • Seite 19: Uhrzeit/Datum Einstellen

    Steuerung ML 033 Grundfunktionen und Einstellungen 7.3. Uhrzeit/Datum einstellen Das Symbol EINSTELLUNGEN (1) antippen. < EINSTELLUNGEN Die Zeile UHRZEIT (2) antippen. SPRACHE > Der Bildschirm zum Einstellen der Uhrzeit und des UHRZEIT > Datums erscheint. PAIRING Die gewünschte Zeile zur Einstellung der Uhrzeit, BEEP des Datums antippen.

  • Seite 20: Verbinden Mit Einem Bluetooth-Gerät (Z. B. Smartphone, Tablet)

    AudioRelaxSystem verbinden Lesen Sie in der Bedienungsanleitung zu Ihrem Bluetooth-Gerät nach, wie die Funktion Bluetooth aktiviert wird. An der Klafs Saunasteuerung das Symbol EINSTELLUNGEN (1) antippen. Die Zeile PAIRING (2) antippen. Sie haben nun drei Minuten Zeit, Ihr Bluetooth-Gerät mit dem AudioRelaxSystem zu verbinden.
  • Seite 21 Steuerung ML 033 Grundfunktionen und Einstellungen 7.4. Verbinden mit einem Bluetooth-Gerät (z. B. Smartphone, Tablet) Fortsetzung Ihr Bluetooth-Gerät Der Verbindungsaufbau wird beispielhaft erklärt: An Ihrem Bluetooth-Gerät die Funktion Bluetooth (3) aktivieren. Am Bluetooth-Gerät erscheint ggf. eine Liste von Bluetooth-Geräten in Ihrer Nähe.

  • Seite 22: Eingabequittierungston

    Steuerung ML 033 Grundfunktionen und Einstellungen 7.5. Eingabequittierungston Die Steuerung ML 033 kann einen Eingabequittierungston ausgeben. < EINSTELLUNGEN Dieser Quittierungston kann abgeschaltet werden. SPRACHE > Das Symbol EINSTELLUNGEN (1) antippen. UHRZEIT > Das entsprechende Symbol OFF / ON in der PAIRING Zeile BEEP (2) antippen.

  • Seite 23: Wasserhärte

    Steuerung ML 033 Grundfunktionen und Einstellungen 7.6. Wasserhärte Voraussetzung: < EINSTELLUNGEN Die Wasserhärte für die Einstellung an der Steuerung beim zuständigen Wasserwerk > SPRACHE erfragen. > UHRZEIT Das Symbol EINSTELLUNGEN (1) antippen. PAIRING Die Zeile WASSERHÄRTE (2) antippen. BEEP Der Einstellbereich liegt zwischen POP UP 0 und 30 °dH.

  • Seite 24: Scc Abluftmodul

    Steuerung ML 033 Grundfunktionen und Einstellungen 7.7. SCC Abluftmodul Das SCC Abluftmodul kann für den Badebetrieb eingestellt werden. < EINSTELLUNGEN > SPRACHE Das Symbol EINSTELLUNGEN (1) antippen. > UHRZEIT Das Symbol SONSTIGES (2) antippen. PAIRING BEEP POP UP > SPERRE STEUERUNG >...

  • Seite 25: Scc Abluftmodul Einstellen

    Steuerung ML 033 Grundfunktionen und Einstellungen 7.7. SCC Abluftmodul Fortsetzung SCC Abluftmodul einstellen < Eine der angezeigten Funktionen auswählen. AB BADEBEREIT IMMER AN Z. B. die Zeile (4) antippen. IMMER AUS Neben der gewählten Funktion erscheint ein Symbol (5). WÄHREND BADEZYKLUS AUS SEITE 25 50001179/06.17...

  • Seite 26: Standby

    Steuerung ML 033 Grundfunktionen und Einstellungen 7.8. Standby Im Standby zeigt der Bildschirm folgende Symbole Uhrzeit über Analoguhr (1) Wochentag, Datum (2). Erfolgt keine Bedienung, wird die Hintergrundbeleuchtung nach 5 Minuten automatisch ausgeschaltet. Die Steuerung ist im Standby jederzeit über die Tasten bedienbar.

  • Seite 27: Bedienen

    Steuerung ML 033 Bedienen 8.1. Kabine ausfahren Bodenschoner legen (Option) Die Bodenschoner werden z. B. bei Teppichböden benötigt. Wenn keine Bodenschoner benötigt werden, weiter mit ”Kabine ausfahren”. Die Bodenschoner (1) bündig an die Bodenschoner unter der Kabine (2) anlegen. Kabine ausfahren Voraussetzung: Der Hauptschalter an der Kabine muss eingeschaltet sein, siehe Seite 17.

  • Seite 28: Badeform Sauna Starten

    Steuerung ML 033 Bedienen 8.2. Badeform Sauna starten Brandgefahr! Entfernen Sie alle brennbaren Gegenstände in der Nähe des Saunaofens, bevor Sie die Steuerung in Betrieb nehmen. Vorbedingung: Die Kabine muss vollständig ausgefahren sein. Das Symbol Kabinenstatus (1) erscheint. SAUNA SANARIUM...

  • Seite 29: Badebetrieb Sauna Beenden

    Steuerung ML 033 Bedienen 8.3. Badebetrieb Sauna beenden Das Symbol STOP (1) antippen. Nach 3 Sekunden wird der Badebetrieb automatisch beendet. STOP Der Saunaofen schaltet aus. PROGRAMM INDIVIDUAL Die Steuerung schaltet anschließend in Standby. Die Kabinentür nach einem Badebetrieb zum Belüften der Kabine öffnen.

  • Seite 30: Badeform Sanarium (Option) Starten

    Steuerung ML 033 Bedienen 8.4. Badeform SANARIUM (Option) starten Brandgefahr! Entfernen Sie alle brennbaren Gegenstände in der Nähe des Saunaofens, bevor Sie die Steuerung in Betrieb nehmen. Vorbedingung: Die Kabine muss vollständig ausgefahren sein. Das Symbol Kabinenstatus (1) erscheint. SAUNA SANARIUM Kabine ausfahren, siehe Seite 16, 27.

  • Seite 31: Badebetrieb Sanarium Beenden

    Steuerung ML 033 Bedienen 8.5. Badebetrieb SANARIUM beenden Das Symbol STOP (1) antippen. Nach 3 Sekunden wird der Badebetrieb automatisch beendet. STOP PROGRAMM INDIVIDUAL Der Saunaofen schaltet aus. Die Nachtrocknung wird gestartet. SAUNA SANARIUM Die Steuerung schaltet nach Ablauf der Nachtrocknung in Standby.
  • Seite 32 Steuerung ML 033 Bedienen 8.5. Badebetrieb SANARIUM beenden Fortsetzung Die Kabinentür nach einem Badebetrieb zum Belüften der Kabine öffnen. Kabine einfahren, siehe Seite 16, 38. MITTWOCH 12.11.2014 SEITE 32 50001179/06.17...

  • Seite 33: Sperre Steuerung

    Steuerung ML 033 Bedienen 8.6. Sperre Steuerung Sperre Steuerung aufheben Den Bildschirm (1) antippen. Der Bildschirm zur Eingabe des Sperrcodes erscheint. MITTWOCH 12.11.2014 Die vier Ziffern über den Nummernblock (2) eingeben. Die Ziffern erscheinen in der Zeile (3). Eine falsche Eingabe durch Antippen des Symbols (4) löschen.

  • Seite 34: Klappliege Aufklappen

    Steuerung ML 033 Bedienen 8.7. Klappliege aufklappen Verletzungsgefahr! Die Klappliege nur dann benützen, wenn die Stützen (1) herausgeschwenkt und an der Klappliege verankert sind. Vor dem Aufklappen der Klappliege die Kabine ausfahren. Kabine ausfahren, siehe Seite 16, 27. Die Stützen (1) links und rechts herausziehen.

  • Seite 35: Klappliege Zuklappen

    Steuerung ML 033 Bedienen 8.8. Klappliege zuklappen Quetschgefahr! Die Klappliege nur über die Handschlaufe (1) greifen und zuklappen. Die Klappliege (1) an der Handschlaufe greifen, hochschwenken und auf die Liege klappen. Die Stützen (2) links und rechts herausziehen und vollständig in die Seitenwange (3) einschwenken.

  • Seite 36: Varius S - Verdampfer In Betrieb Nehmen

    Steuerung ML 033 Bedienen 8.9. Varius S - Verdampfer in Betrieb nehmen Brandgefahr! Kontrollieren Sie immer vor der Inbetriebnahme, dass keine brennbaren Gegenstände auf dem oder am Saunaofen liegen. Heiße Oberflächen - Verbrühungsgefahr! Die Abdeckung (1) ist direkt nach dem Badebetrieb noch heiß.

  • Seite 37: Varius S - Verdampfer Außer Betrieb Nehmen

    Steuerung ML 033 Bedienen 8.10. Varius S - Verdampfer außer Betrieb nehmen Restwasser ablassen Das Restwasser nach jedem Badebetrieb ablassen. Heiße Oberflächen - Verbrühungsgefahr! Das Restwasser ist direkt nach dem Badebetrieb noch heiß. Die Finger und Hände vor Verbrühungen schützen.

  • Seite 38: Kabine Einfahren

    Steuerung ML 033 Bedienen 8.11. Kabine einfahren Kabine einfahren Bedingungen zum Einfahren der Kabine: Es darf kein Badebetrieb gestartet sein. Die Kabine muss nach einem Badebetrieb abgekühlt sein. In der Kabine Gegenstände auf dem Ofen (1) oder dem Multifunktionskanal (2) entfernen.

  • Seite 39: Individuell Einstellen

    Steuerung ML 033 Individuell einstellen 9.1. Erlebnisprogramm/Individualprogramm wählen Für die Badeformen steht jeweils ein Individualprogramm für persönliche Einstellungen und stehen Erlebnisprogramme mit fest hinterlegten Einstellungen der Badeparameter zur Verfügung. Eine Änderung eines Badeparameters wird automatisch gespeichert. Entsprechen die persönlich eingestellten Badeparameter den Einstellungen eines Standardprogramms, wird automatisch das Standardprogramm gewählt.
  • Seite 40 Steuerung ML 033 Individuell einstellen 9.1. Erlebnisprogramm/Individualprogramm wählen Fortsetzung Der Bildschirm mit einer Auswahl an IMMUNSYSTEM Programmen in der Kategorie < IMMUNSYSTEM erscheint. FAMILY-SANARIUM Durch Antippen des Symbols (4) wird eine IMMUN-POWER-SANARIUM Programmbeschreibung (5) und werden RELAX-SANARIUM Programmparameter (6) angezeigt.

  • Seite 41: Temperatur Einstellen

    Steuerung ML 033 Individuell einstellen 9.2. Temperatur einstellen Die Zeile TEMPERATUR (1) durch Antippen aktivieren. Die gewünschte Temperatur (2) durch STOP Antippen der Symbole +/- (3) einstellen. Einstellbereich Sauna 10 °C - 90 °C. PROGRAMM INDIVIDUAL Einstellbereich SANARIUM 48 °C - 75 °C.

  • Seite 42: Badedauer Einstellen

    Steuerung ML 033 Individuell einstellen 9.4. Badedauer einstellen Die Zeile BADEDAUER (1) durch Antippen aktivieren. Die Anzeige der Badedauer (2) blinkt. STOP Die Stundenanzeige der Badedauer durch Antippen der Symbole +/- (3) einstellen. PROGRAMM INDIVIDUAL Die Minutenanzeige durch Antippen aktivieren.

  • Seite 43: Vorwahlbetrieb Einstellen

    Steuerung ML 033 Individuell einstellen 9.5. Vorwahlbetrieb einstellen Brandgefahr! Entfernen Sie alle brennbaren Gegenstände in der Nähe des Saunaofens, bevor Sie die Steuerung in Betrieb nehmen. Die Zeile VORWAHLZEIT (1) durch Antippen aktivieren. Die Anzeige der Vorwahlzeit (2) blinkt. SAUNA...

  • Seite 44: Sonderausstattungen

    Steuerung ML 033 Individuell einstellen 9.6. Sonderausstattungen Sonderausstattungen ein‐/ausschalten und einstellen < SONDERAUSSTATTUNGEN < SONDERAUSSTATTUNGEN Das Symbol SONDERAUSSTATTUNGEN (1) antippen. > > Die Anzeige der Sonderausstattungen (2) erscheint. > > Die Sonderausstattung: Ein-/ausschalten (3) Einstellungsbildschirm aufrufen (4). Die Anzeige Sonderausstattung verlassen, das Symbol SONDERAUSSTATTUNGEN (2) antippen.

  • Seite 45: Farblicht

    Steuerung ML 033 Individuell einstellen 9.7. Farblicht Farblicht einstellen < SONDERAUSSTATTUNGEN Das Symbol SONDERAUSSTATTUNGEN (1) antippen. > Die Anzeige der Sonderausstattungen erscheint. > Das Symbol Farblicht (2) antippen. Die Anzeige zum Einstellen des Farblichts FARBLICHT erscheint. Manuelle Einstellungen zum Farblicht SZENE vornehmen, das Symbol (3) antippen.
  • Seite 46 Steuerung ML 033 Individuell einstellen 9.7. Farblicht Fortsetzung Die geänderte Einstellung übernehmen. Das FARBLICHT Symbol (7) NEU antippen. Durch Antippen des Symbols (8) ALT wird der SZENE Vorgang abgebrochen und die bisherige Einstellung bleibt erhalten. EINSTELLUNG Fortsetzung nächste Seite SEITE 46...

  • Seite 47: Szene Einstellen

    Steuerung ML 033 Individuell einstellen 9.7. Farblicht Fortsetzung Szene einstellen FARBLICHT Eine Szene zum Farblicht einstellen. Das Symbol (1) antippen. SZENE Im unteren Bildschirmbereich werden AUSWAHL auswählbare Optionen angezeigt. GLUT Eine Szene auswählen. Die Zeile antippen. POLARLICHT Neben der gewählten Szene erscheint ein SONNENAUFGANG Symbol (2).

  • Seite 48: Pin An Der Steuerung Vergeben

    Blinken des Symbols (8) angezeigt. Wenn die Initialisierung erfolgreich abgeschlossen ist, wechselt das Symbol (8) von Blinken auf Dauerleuchten. Das KLAFS WLAN-Modul ist nun bereit zur Konfiguration. Das KLAFS WLAN-Modul konfigurieren, siehe Montageanleitung Artikelnummer 5060108/5060109. SEITE 48...

  • Seite 49: Sperre Steuerung Aktivieren/Deaktivieren

    Steuerung ML 033 Individuell einstellen 9.9. Sperre Steuerung aktivieren/deaktivieren Menü Sperre Steuerung aufrufen Die aktivierte Sperre Steuerung verhindert ein ungewolltes Bedienen der Steuerung. Die Steuerung am Hauptschalter (1) einschalten. Das Symbol EINSTELLUNGEN (2) antippen. Die Zeile SPERRE STEUERUNG (3) antippen.

  • Seite 50: Steuerung Für Fernwirken Programmieren

    Um die Funktion Fernwirken nutzen zu können, ist ein WLAN-Router Voraussetzung. An der Steuerung muss eine PIN vergeben sein. Weiterhin muss das WLAN-Modul dieser Steuerung eingerichtet und beim KLAFS Server angemeldet und registriert sein. PIN an der Steuerung ML 033 vergeben, siehe Seite 48.

  • Seite 51: Sicherheitsüberprüfung An Der Saunakabine Durchführen

    Infrarotstrahlers liegen dürfen. Die Saunatür (3) schließen. Das Symbol (2) ist statisch an. Die Steuerung meldet nun dem KLAFS Server die Standby-Bereitschaft zum Fernwirken. Mit der KLAFS Sauna App können Sie Ihr SANARIUM® jetzt bequem von unterwegs programmieren und starten. ABBRECHEN FERNEINSCHALTUNG Sauna Tür öffnen...

  • Seite 52: Sollte Etwas Nicht Funktionieren

    11.1. Fehleranzeige auf dem Bildschirm Verletzungsgefahr und Sachschäden! Reparatur- und Instandsetzungsarbeiten ausschließlich von Klafs-Servicepersonal oder einem ausdrücklich von Klafs autorisiertem Fachmann durchführen lassen! Klafs-Gewährleistungen für Reparatur- und Instandsetzungsarbeiten bleiben nur dann bestehen, wenn Klafs-Servicepersonal diese Arbeiten durchführt. Fehleranzeige und Quittierung...
  • Seite 53 Steuerung ML 033 Sollte etwas nicht funktionieren 11.1. Fehleranzeige auf dem Bildschirm Fortsetzung Nr. Fehler Fehler beheben Der Kabinenantrieb wurde wegen Überlast Hindernisse auf dem Verfahrweg der Kabine des Motors abgeschaltet. entfernen. Bei wiederholter Fehlermeldung liegt ein technisches Problem vor.

  • Seite 54: Mögliche Weitere Fehler

    Stromversorgung überprüfen. einschalten. Die Sicherung SI100 oder Die Sicherung SI100 (1,0 AT) oder SI101 hat ausgelöst. SI101 (3,15 AT) wechseln oder das Klafs- Servicepersonal informieren. Das Kabinenlicht Das Leuchtmittel ist defekt. Das Leuchtmittel wechseln. leuchtet nach dem Die Steuerung vom Netz trennen.

  • Seite 55: Fehlermeldung Zurücksetzen

    Steuerung ML 033 Sollte etwas nicht funktionieren 11.3. Fehlermeldung zurücksetzen Hinweis! Arbeiten an elektrischen Bauteilen/-gruppen nur von Elektrofachkräften, die entsprechend den elektrotechnischen Regeln arbeiten, durchführen lassen. Die Steuerung ausschalten, vom Stromnetz trennen und gegen Wiedereinschalten sichern. Die Steuerung am Hauptschalter (1) ausschalten.

  • Seite 56: Wartung Und Pflege

    Steuerung ML 033 Wartung und Pflege 12.1. Saunakabine reinigen Niemals die Kabineninnenwände sowie die Liege- und Sitzeinrichtung mit Wasser oder einem Hochdruckreiniger abspritzen! Die Oberflächen mit einem feuchten Lappen abwischen. Die Luftfeuchte beim Betrieb schadet dem Holz Ihrer Kabine nicht.

  • Seite 57: Verdampfer

    Steuerung ML 033 Wartung und Pflege 12.3. Verdampfer Heiße Oberflächen - Verbrühungsgefahr! Die Abdeckung (5) ist direkt nach dem Badebetrieb noch heiß. Die Finger und Hände vor Verbrühungen schützen. Verdampfer - entleeren Die Abdeckklappe (1) im Bereich unten nach innen drücken (2) und herausschwenken.

  • Seite 58: Verdampfer - Ausspülen

    Steuerung ML 033 Wartung und Pflege 12.3. Verdampfer Fortsetzung Verdampfer - ausspülen 12. Die Abdeckklappe (1) im Bereich unten nach innen drücken (2) und herausschwenken. 13. Die Einfüllkanne (3) unter den Ablasshahn (4) halten. 14. Den Ablasshahn (4) öffnen. 15. Nachdem der Verdampfer entleert ist, den Ablasshahn (4) wieder schließen.

  • Seite 59: Meldung Zurücksetzen

    Steuerung ML 033 Wartung und Pflege 12.3. Verdampfer Fortsetzung Meldung zurücksetzen < EINSTELLUNGEN 25. Das Symbol EINSTELLUNGEN (1) antippen. SPRACHE > 26. Das Symbol WASSERHÄRTE (2) antippen. > UHRZEIT PAIRING BEEP POP UP > SPERRE STEUERUNG > WASSERHÄRTE > ASC PIN >...

  • Seite 60: Außenverkleidung Ofen Varius Reinigen

    Steuerung ML 033 Wartung und Pflege 12.4. Außenverkleidung Ofen Varius reinigen Die Außenverkleidung mit einer Kleider- oder Fusselbürste abbürsten. Mit der Kleider- oder Fusselbürste nur in eine Richtung arbeiten. Die Außenverkleidung mit einem Staubsauger mit Bürstenaufsatz absaugen. Dabei vorsichtig und mit wenig Druck in eine Richtung arbeiten um keine Beschädigung der Oberfläche zu verursachen.

  • Seite 61: Scc Abluftmodul - Kondensatwanne

    Steuerung ML 033 Wartung und Pflege 12.5. SCC Abluftmodul - Kondensatwanne Das Kondensatwasser nach jedem Saunagang ablassen. In der Kabine unter der Sitzbank die Holzabdeckung öffnen. Am SCC Abluftmodul die Kistenbeschläge (1) links und rechts öffnen. Die Wartungsklappe (2) zur Kondensatwanne aufklappen.

  • Seite 62: Scc Abluftmodul - Filter Wechseln

    Steuerung ML 033 Wartung und Pflege 12.6. SCC Abluftmodul - Filter wechseln Die Filter 1x jährlich wechseln. Den Zuluftkanal (1) von der Aufnahme (2) am SCC Abluftmodul abziehen und nach links schieben. Das SCC Abluftmodul (3) nach vorne herausziehen. Die Kistenbeschläge (4) öffnen.

  • Seite 63: Notizen

    Steuerung ML 033 Notizen SEITE 63 50001179/06.17...

  • Seite 64: Anschriften

    Onlineshop A-6361 Hopfgarten/Tirol auf www.klafs.at Tel. +43 5335 2330-0 Mit Ihrer ”Steuerung ML 033” wünschen wir Ihnen immer viel Spaß, Wohlbefinden, Entspannung und Erholung. Technische Änderungen vorbehalten. Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Firma KLAFS GmbH & Co. KG SEITE 64 50001179/06.17...
