V e r s t ä r k e r ( P a s s i v e M o d e l l e )
2 :
Die Wahl der passenden Verstärker für die Lautsprecher der
Passive Entry Series hat erheblichen Einfluss auf die Leistung des
Systems. Beachten Sie bei der Auswahl des Verstärkers
Folgendes:
Bei jedem passiven Lautsprecher gibt es einen Kompromiss
■
zwischen der Ausdehnung der tiefen Frequenzen und der
Effektivität. Ein tiefer Frequenzgang bedeutet, dass die Effektivität
relativ gering ist. Es ist daher ratsam, einen Verstärker mit relativ
hoher Leistung zu wählen. Wenn Sie einen unterdimensionierten
Verstärker verwenden, kann das System bei hohen Pegeln
verzerrt klingen und die Lautsprecher könnten beschädigt
werden. Röhren- oder Transistorverstärker mit einer hohen
Ausgangsimpedanz sollten sorgfältig getestet werden, um
festzustellen, ob ihre typische geringere Dämpfung bei niedrigen
Frequenzen vertretbar ist. In der Regel liefern Verstärker mit
einer Ausgangsleistung von mehr als 75 W (Dauerleistung) die
besten Ergebnisse.
The ADie Schwingspulen der ATC-Tief-/Mitteltöner sind
■
besonders groß und arbeiten in einem Überhang-Spalt. Dadurch
weisen die Monitore nicht nur extrem niedrige Verzerrungen bei
allen Pegeln auf, sondern auch einen stark erweiterten effektiven
Dynamikbereich. Diese außergewöhnliche Verzerrungsleistung,
die zudem mit einem sehr breiten Abstrahlverhalten kombiniert
ist, deckt Mängel in der Peripherie schonungslos auf. Es ist daher
ratsam, Ihre Lautsprecher mit dem von Ihnen vorgeschlagenen
Verstärker und Zusatzsystem zu testen, wobei die Verstärker
und Vorverstärker von ATC Ihre erste Wahl sein sollten.
A n s c h l ü s s e ( P a s s i v e M o d e l l e )
3 :
Die Monitore der ATC Entry Series sind mit einem "Bi-" oder
"Tri-Wire"-Anschlussfeld ausgestattet. "Tri-Wire"-Anschlussfeld
ausgestattet, das eine getrennte Verstärkung von Tief-/
Mitteltöner und Hochtöner ermöglicht. Entfernen Sie die
Verbindungsstege zwischen den Klemmenpaaren, wenn Sie
diese Möglichkeit nutzen möchten.
Die Anschlussklemmenpaare sind so angeordnet, dass sie den
Positionen der Chassis entsprechen, wobei das Tieftönerpaar
zur unteren Kante des Eingangsfeldes hin ausgerichtet ist.
Stellen Sie sicher, dass die für Bi- oder Tri-Amping
verwendeten Verstärker die gleiche Verstärkung haben und
verwenden Sie den leistungsstärksten Verstärker für den LF-
Treiber. An die Klemmen können Sie entweder abisolierte
Kabelenden oder 4mm-Stecker anschließen.
Verwenden Sie stets hochwertige Lautsprecherkabel mit einem
Mindestquerschnitt von 2,5 mm2 pro Leiter (79 Litzen). Kabel
mit einem kleineren Querschnitt oder weniger Litzen sind
ungeeignet. Verwenden Sie für Strecken über 5 m ein Kabel mit
einem deutlich höheren Querschnitt. Wenden Sie sich für
spezifische Kabelempfehlungen an unseren Händler oder
Berater. Stellen Sie sicher, dass die Plus- und Minuspole an
jedem Anschlussfeld mit den entsprechenden Plus- und
Minuspolen am Verstärker verbunden sind..
A n s c h l ü s s e ( A k t i v e M o d e l l e )
4 :
Signalkabel-Optionen:
Symmetrische Kabel sind die
bevorzugte Option, aber auch unsymmetrische Verbindungen
sind möglich. Die Abb. 3 und 4 zeigen die für jede Option
erforderlichen Signalkabelverbindungen. Eine symmetrische
Verbindung (XLR zu XLR) bietet weniger Rauschen und mehr
Immunität gegen Brummeinstreuungen. Eine unsymmetrische
Verbindung (XLR auf Phono oder zweipolige Klinke) birgt das
Risiko von Brummeinstreuungen, die durch mehrfache
Signalerdungen verursacht werden. Brummprobleme, die durch
unsymmetrische Verbindungen entstehen, können durch EINE
dieser Änderungen an den Signalkabelverbindungen reduziert
werden: Wenn der treibende Vorverstärker (oder das
Mischpult) doppelt isoliert ist (d.h. keine Netzerde hat), trennen
Sie die Abschirmung des Signalkabels am Ende des RCA-Phono-
Steckers. Alternativ können Sie auch die Abschirmung des
Signalkabels am XLR-Ende abnehmen. Bei dieser zweiten Option
wird die Quelle zur Referenzsignalmasse.
Anschluss:
Pro Monitor sind zwei Anschlüsse erforderlich:
einer für die Netzstromversorgung und einer für das Audiosignal.
Der Netzanschluss muss immer geerdet sein. Das Signalkabel
und der Stecker (nicht unbedingt im Lieferumfang enthalten)
sollten von guter Qualität sein und einen XLR-Anschluss haben.
Schlechte Kabel- und Steckerqualität beeinträchtigt die Leistung
Ihrer Monitore. Die Pin-Konfiguration des Signaleingangs ist in
Abb. 5 dargestellt.
Aufgrund der Beschaffenheit der Elektronik in ATC-
Aktivlautsprechern ist es ganz normal, dass ein Geräusch aus
dem Lautsprecher zu hören ist, wenn die Stromversorgung ein-
oder ausgeschaltet wird. Das hörbare Geräusch beschädigt den
Lautsprecher nicht. Obwohl ATC die hochwertigsten
Komponenten verwendet, kann das Geräusch bei jedem
Lautsprecher anders ausfallen, da die Verstärkerkomponenten
leicht variieren.
3 Pin Female XLR
3 Pin Male XLR
Two Core Screened Cable
Connector
Connector
Hot
2
2
Return
3
3
Screen
1
1
To Monitor Input
To Source Output

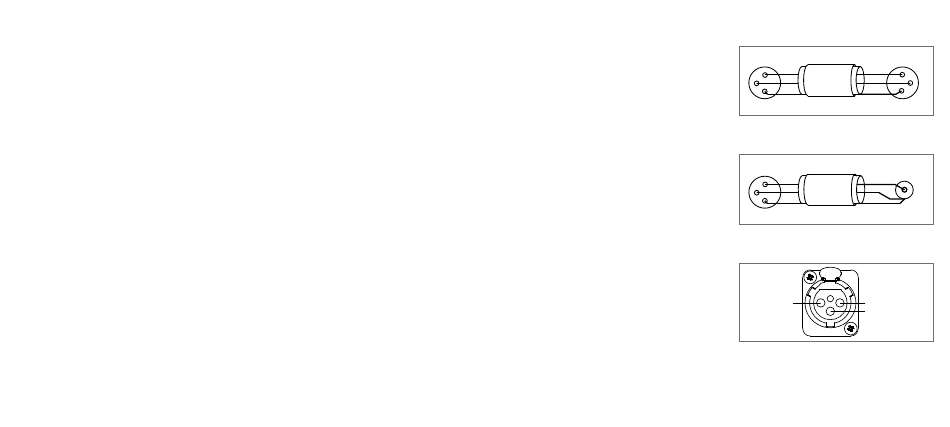

Abb. 3 Symm. Kabel
Phono (RCA)
3 Pin Male XLR
Connector
Two Core Screened Cable
Connector
Hot
2
Return
3
1
Screen
To Source Output
To Monitor Input
Abb. 4 Unsymm. Kabel
PUSH
2
1
Pin 2, Signal (hot)
Pin 1, Screen
3
Pin 3, Signal (return)
Abb. 5 Eingangs-Pins
