Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten
Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren
ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht
bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen
Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen,
dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.

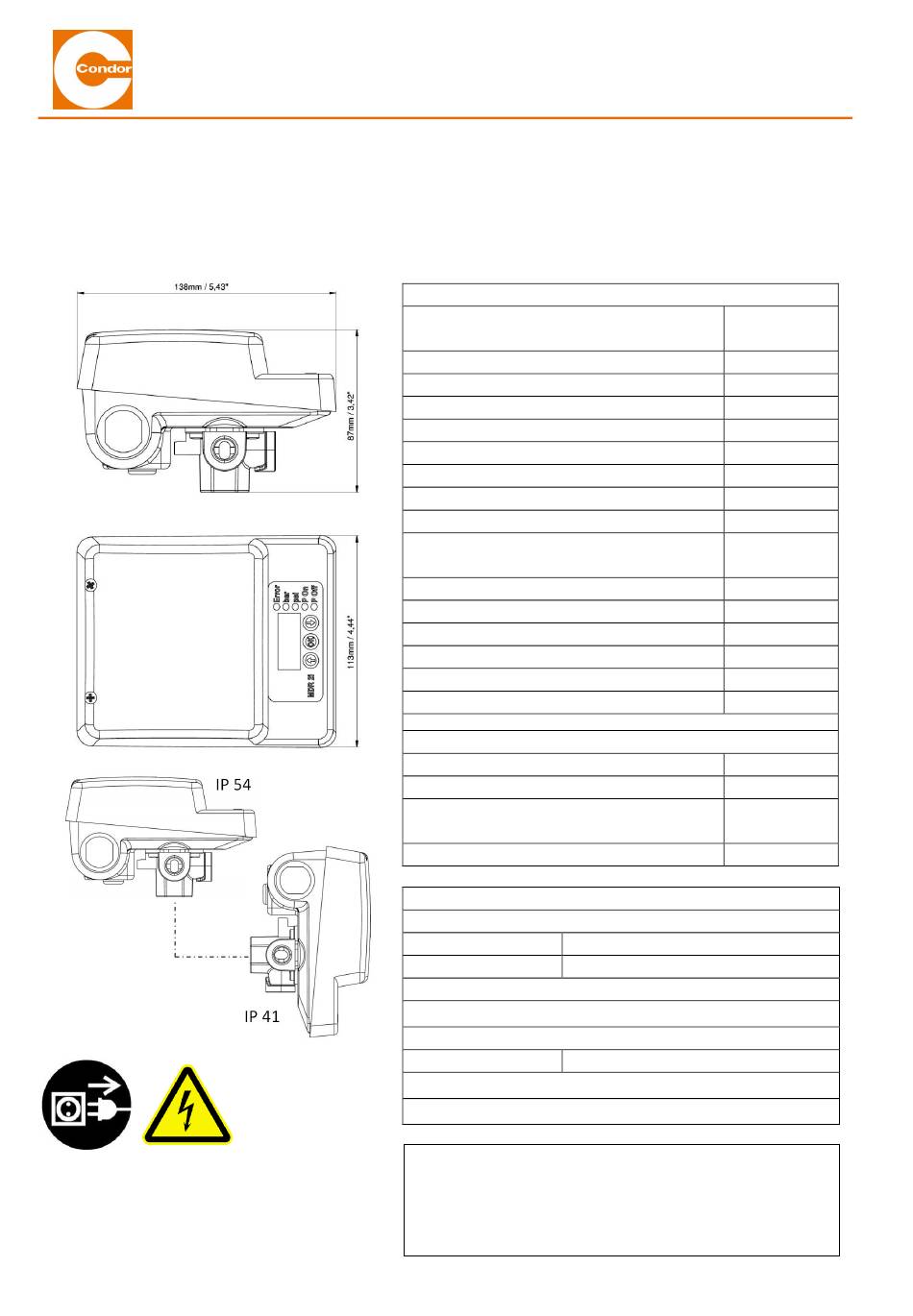

Betriebsanleitung / Operating instruction MDR-2i
BETRIEBSANLEITUNG MDR-2i
Technische Daten (DIN EN 60947-4-1)
Bemessungsbetriebsstrom Ie
(Ue = 250 V, AC 3)
Nennspannung
Nennfrequenz
Bemessungsisolationsspannung Ui
Spannungsfestigkeit
IP-Schutzart
Verschmutzungsgrad
Schutzklasse
Mechanische Lebensdauer
Max. Schalthäufigkeit mechanisch
Schaltspiele / h
Elektrische Lebensdauer (AC 3)
Zulässige Mediumstemperatur (Luft)
Umgebungstemperatur
Kontaktwerkstoff
Koordinationstyp
Anschlussdaten (Netz + Motor)
Zusätzlicher Kontakt/ Entlastungsventil (100.000 Zyklen)
240V AC 12
30V DC 12
Kontaktwerkstoff
Anschlussdaten
Ratings (UL 508, 100,000 Cycles)
Load:
120 VAC
240 VAC
120/240 VAC, 15 FLA, 90 LRA – Definite Purpose
Wire range: 28 ...12 AWG, Cu, 75 °C
AUX Load:
240 VAC/30 VDC
B300
Wire range: 28 ...12 AWG, sol/STR, Cu, 75 °C
Druckbereich:
Ausschaltdruck:
Einschaltdruck:
Der Druckbereich kann im Menü Limits begrenzt werden.
16 A
85...265V
50 Hz / 60 Hz
500 V
1500 VAC
IP 54 / IP 41
3
I
> 1 x 10
300
> 1 x 10
-20°C ...+70°C
-5°C ... 50°C
AgSnO
2
0,08 .. 4mm²
5A
5A
AgNi90/10,
AgSnO
0,08 .. 2,5mm²
1HP
2HP
5A Resistive
0,4 ... 16,0 bar 6 ... 232 psi
0,2 ... 15.8 bar 3 ... 229 psi
30.830.90.050 – _ – 26.11.2021
6
5
2
2
1

Werbung

loading

Verwandte Anleitungen für Condor MDR-2i

Inhaltszusammenfassung für Condor MDR-2i

  • Seite 1 BETRIEBSANLEITUNG MDR-2i Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten.

  • Seite 2: Anschlussdiagramm

    Anschluss eines Entlastungs/ Entlüftungsventil: PE, EV and N terminals. Der “EV” Anschluss wird vom Relais geschaltet, der Anschluss “N” ist direkt mit dem „N-i“ Anschluss verbunden. Sicherung: Der EV Anschluss ist mit einer wechselbaren Sicherung 250V T1A geschützt. Betriebsanleitung / Operating instruction MDR-2i 30.830.90.050 – _ – 26.11.2021...

  • Seite 3: Softwarebeschreibung

    Standby Ein Druck für 3 sec auf „OK“ wechselt zwischen: Standby (Anzeige ‚ - ´, es erfolgt unabhängig vom Druck kein Schalten der Relais) Betriebsbereitschaft (Anzeige des Drucks, normales Betriebsverhalten). Betriebsanleitung / Operating instruction MDR-2i 30.830.90.050 – _ – 26.11.2021...
  • Seite 4 Hier kann eine Zeit in Minuten eingestellt werden. Wurde der Ausschaltdruck für die eingestellte Zeit nicht erreicht, wird ein entsprechender Fehler (s.u.) gemeldet. Einstellbare Zeit 000 (=deaktiviert) – 999 min. Betriebsanleitung / Operating instruction MDR-2i 30.830.90.050 – _ – 26.11.2021...
  • Seite 5 Zeigt die Einschaltzeitzeit des Hilfsrelais (EV) in Stunden. Die „Anzeige“ ist 6-stellig. Es werden im Wechsel die linken 3 Stellen (kein Dezimalpunkt an) und die rechten 3 Stellen (Dezimalpunkt ganz rechts ein) angezeigt. Betriebsanleitung / Operating instruction MDR-2i 30.830.90.050 – _ – 26.11.2021...
  • Seite 6 Mit den Pfeiltasten muss jetzt der Istdruck angegeben werden. Voreinstellung 10 bar o Mit ‘OK’ wird das Kalibrieren des Scale- Faktors beendet. Der ADC- Wert wird für 1 Sekunde angezeigt Betriebsanleitung / Operating instruction MDR-2i 30.830.90.050 – _ – 26.11.2021...
  • Seite 7 Der Wert kann zwischen 00.2 und 15.8 bar bzw. 003 und 229 psi eingestellt werden Maximaler Ausschaltdruck Menüpunkt ‘P0F’ => maximum Pressure OFF Druckwert Der Wert kann zwischen 00.4 und 16.0 bar bzw. 006 und 232 psi eingestellt werden Betriebsanleitung / Operating instruction MDR-2i 30.830.90.050 – _ – 26.11.2021...

  • Seite 8: Fehlermeldungen

    Funktion. Fehler quittiert sich selbst, wenn Wert wieder im gültigen Bereich. Übertemperatur – Die Temperatur überschreitet den max. zulässigen Wert. Die Relaisausgänge bleiben in Funktion. Fehler quittiert sich selbst, wenn der Wert wieder im gültigen Bereich ist. Betriebsanleitung / Operating instruction MDR-2i 30.830.90.050 – _ – 26.11.2021...
  • Seite 9 Service des Ventils auf Grund vieler Betriebsstunden erforderlich. Die Relaisausgänge bleiben in Funktion. Zur Fehlerquittierung den Servicewert erhöhen oder deaktivieren oder den Betriebsstundenzähler für Relais 2 löschen. Notiz: kommt es zu mehreren Fehlermeldungen so werden dies im Wechsel angezeigt. Betriebsanleitung / Operating instruction MDR-2i 30.830.90.050 – _ – 26.11.2021...
