MAUI
i1 WMBT (W)
®
NEIG- UND SCHWENKBARE WANDHALTERUNG FÜR LDMAUII1, SCHWARZ UND WEISS
BESCHREIBUNG
Diese robuste Wandhalterung für Maui® i1 ist aus pulverbeschichtetem Stahl gefertigt
und bietet eine horizontale und vertikale Verstellung für eine präzise Ausrichtung. Der
Schwenkbereich beträgt 160° und die Neigung nach unten ist stufenlos bis zu einem
Maximum von 40° verstellbar ist. Die hochbelastbare 5 mm Wandplatte ist mit einer
Sicherungsöse gemäß BGV C1 ausgestattet.
SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Zubehör nur in der dafür vorgesehenen Art und Weise.
GEFAHR: VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND
VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE
VON KINDERN AUFBEWAHRT WERDEN!
PRODUKTINFORMATIONEN
Bei diesem Artikel handelt es sich um produktspezifisches Zubehör, das ausschließlich für die
Verwendung zusammen mit dem LD Systems MAUIi1 Installationslautsprecher vorgesehen ist.
Diese Montageanleitung ersetzt nicht die Bedienungsanleitung des zugehörigen Produkts.
Lesen Sie immer zuerst die entsprechende Bedienungsanleitung.
Dieses Zubehör hat keinen Einfluss auf den bestimmungsgemäßen Gebrauch des
zugehörigen Produkts.
Beachten Sie die Sicherheitshinweise aus der Bedienungsanleitung des zugehörigen Produkts!
Die in der Bedienungsanleitung ausgewiesenen technischen Daten können sich in
Verbindung mit diesem Zubehörartikel verändern.
HERSTELLERERKLÄRUNGEN
Herstellergarantie & Haftungsbeschränkung
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach
E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0.
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf
Im Servicefall wenden Sie sich an Ihren Vertriebspartner.
ENTSORGUNG
Verpackung:
1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf
zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und
Wertstoffverordnungen in Ihrem Land.
Produkt:
Entsorgen Sie das Produkt gemäß den in Ihrem Land geltenden Entsorgungsvorschriften.
CE-KONFORMITÄT
Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht
(soweit zutreffend):
Niederspannungsrichtlinie (2014/35/EU)
EMV-Richtlinie (2014/30/EU)
RoHS (2011/65/EU)
RED (2014/53/EU)
Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!
1
B
A
2
LD Systems
Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany | Phone: +49 6081 9419-0 | adamhall.com
FEATURES
•
160° schwenkbare Lautsprecher-Wandhalterung
•
0 bis 40° Neigung nach unten, stufenlos einstellbar
•
Leicht ablesbare Neigungswinkelskala
•
5 mm Wandplatte mit Sicherheitsseilöse
LIEFERUMFANG
Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches
Verpackungsmaterial.
Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrich-
tigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht
komplett oder beschädigt ist.
Im Lieferumfang des Produkts sind enthalten:
•
1x neig- und schwenkbare Wandhalterung
•
4x Befestigungsschraube M5 x 12 plus Federscheiben und Unterlegscheiben für die
Montage der Wandhalterung am Lautsprecher
•
Montageanleitung

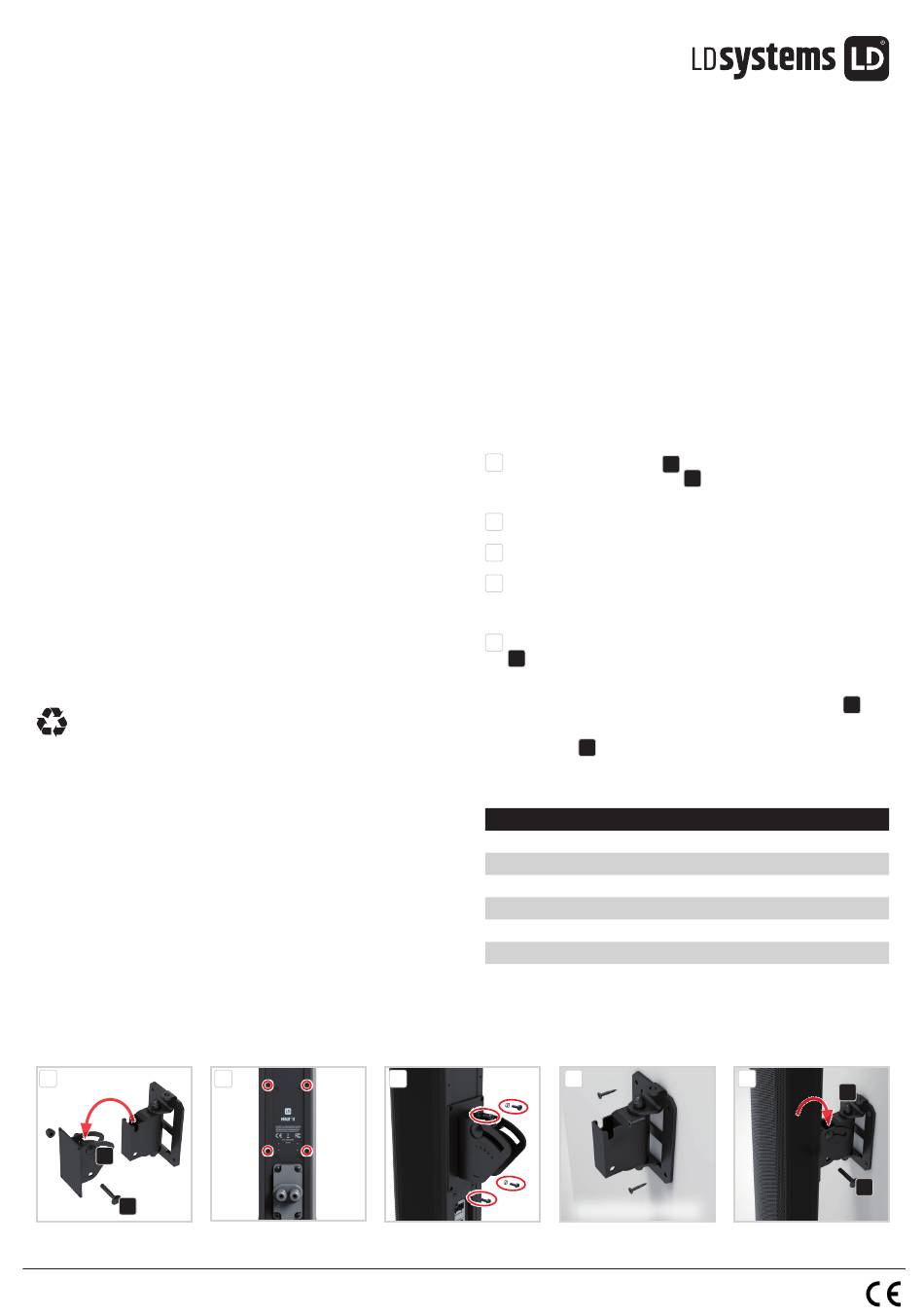

MONTAGE
1 Lösen Sie die Mutter von Schraube
ung. Lösen Sie die Mutter von Schraube
nun den Teil der Halterung mit der Adapterplatte für den Lautsprecher vom Teil der
Halterung mit der Wandmontageplatte.
2 Lösen und entfernen Sie zum Befestigen der Adapterplatte die vier im Bild markierten
M5 Gehäuseschrauben vom Lautsprecher.
3 Verschrauben Sie die Adapterplatte mit Hilfe der mitgelieferten M5 Befestigungs-
schrauben, den Federscheiben und den Unterlegscheiben am Lautsprechergehäuse.
4 Schrauben Sie den Teil der Halterung mit der Wandmontageplatte mit der
Sicherungsöse nach oben an einer geeigneten Stelle senkrecht an eine tragfähige
Wand (4 Schrauben). Verwenden Sie geeignete Schrauben und Dübel etc. und achten
auf festen Halt.
5 Setzen Sie nun den Lautsprecher auf die Halterung an der Wand, führen die Schraube
A
wieder an der dafür vorgesehenen Stelle ein und befestigen sie mit Hilfe der
zuvor entfernten Mutter.
Den Lautsprecher können Sie vertikal neigen, indem Sie die Mutter der Schraube
leicht lösen (Plastikkappe vorher entfernen), den gewünschten Winkel einstellen und die
Mutter wieder festziehen. Horizontal können Sie den Lautsprecher verstellen, indem Sie die
Mutter der Schraube
nach Wunsch einstellen und die Mutter wieder festziehen.
SPEZIFIKATION
Artikelnummer:
Produktart:
Typ:
Material:
Oberfläche
Farbe :
Max. Belastung:
Gewicht :
3
®
is a registered brand of the Adam Hall Group
A
und entfernen die Schraube aus der Halter-
B
nur leicht (ca. 1 Umdrehung). Nehmen Sie
C
leicht lösen (Plastikkappe vorher entfernen), die Abstrahlrichtung
LDMAUII1WMBT(W)
Zubehör für Installationslautsprecher
Wandhalterungsset für LD MAUIi1
Stahl
Pulverbeschichtet
Schwarz (LDMAUII1WMBT), Weiß (LDMAUII1WMBTW)
20 kg
1.4 kg
4
5
Screws for the wall not included
B
C
A
