Produktbeschreibung
2.1
Allgemeine Beschreibung
Die Druckluft-Nietenquetsche wird zum Pressen unterschiedlicher Nietgrößen und -typen verwendet. Sie ist
für eine Zweihandbedienung konstruiert.
Die Druckluft-Nietenquetsche wird über einen Anschluss an eine definierte Druckluftversorgung ange-
schlossen. Am Werkzeugkörper ist ein Sicherheits-Auslösehebel installiert, mit dem der Nietprozess gestar-
tet wird.
Durch einen Nietkolben im Gehäuseinneren wirkt eine Kraft auf die Nietbügel am vorderen Teil des Werk-
zeuges und führt durch die Döpper zu einem Pressvorgang.
Beim Loslassen des Sicherheits-Auslösehebel, wird der Nietprozess unterbrochen und der Nietkolben fährt
automatisch zurück.
2.2
Bedienungs- und Funktionselemente
Dieses Kapitel beschreibt die Bedienungs- und Funktionselemente.

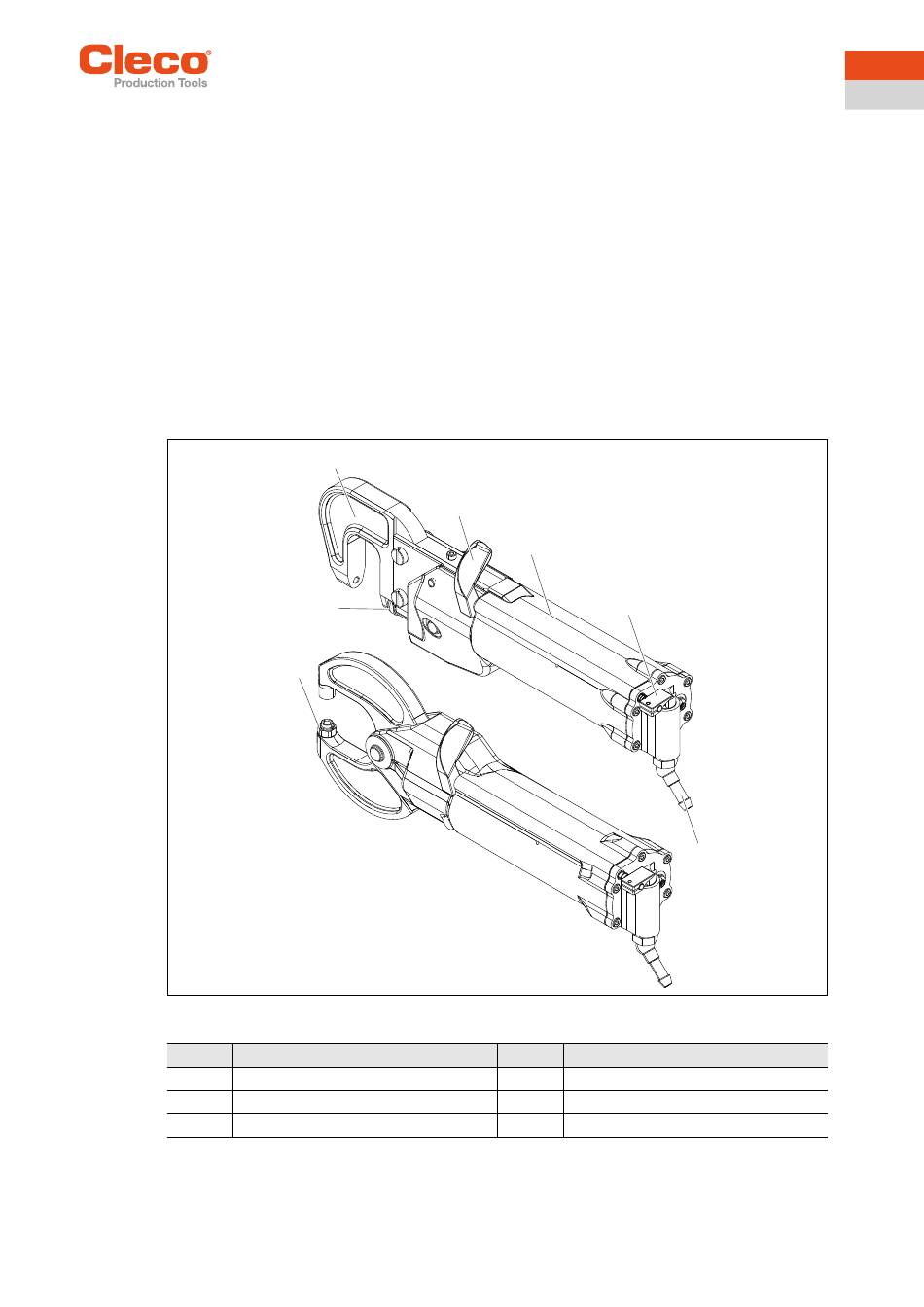

Abb. 2-1: Übersicht
Pos.
Bezeichnung
1
Bügel
2
Sicherheits-Auslösehebel
3
Antriebseinheit
Apex Tool Group
1
2
6
6
P2427BA | 2019-05
3
4
Pos.
Bezeichnung
4
Klinke
5
Anschluss
6
Nietdöpperhalter
2
Produktbeschreibung
